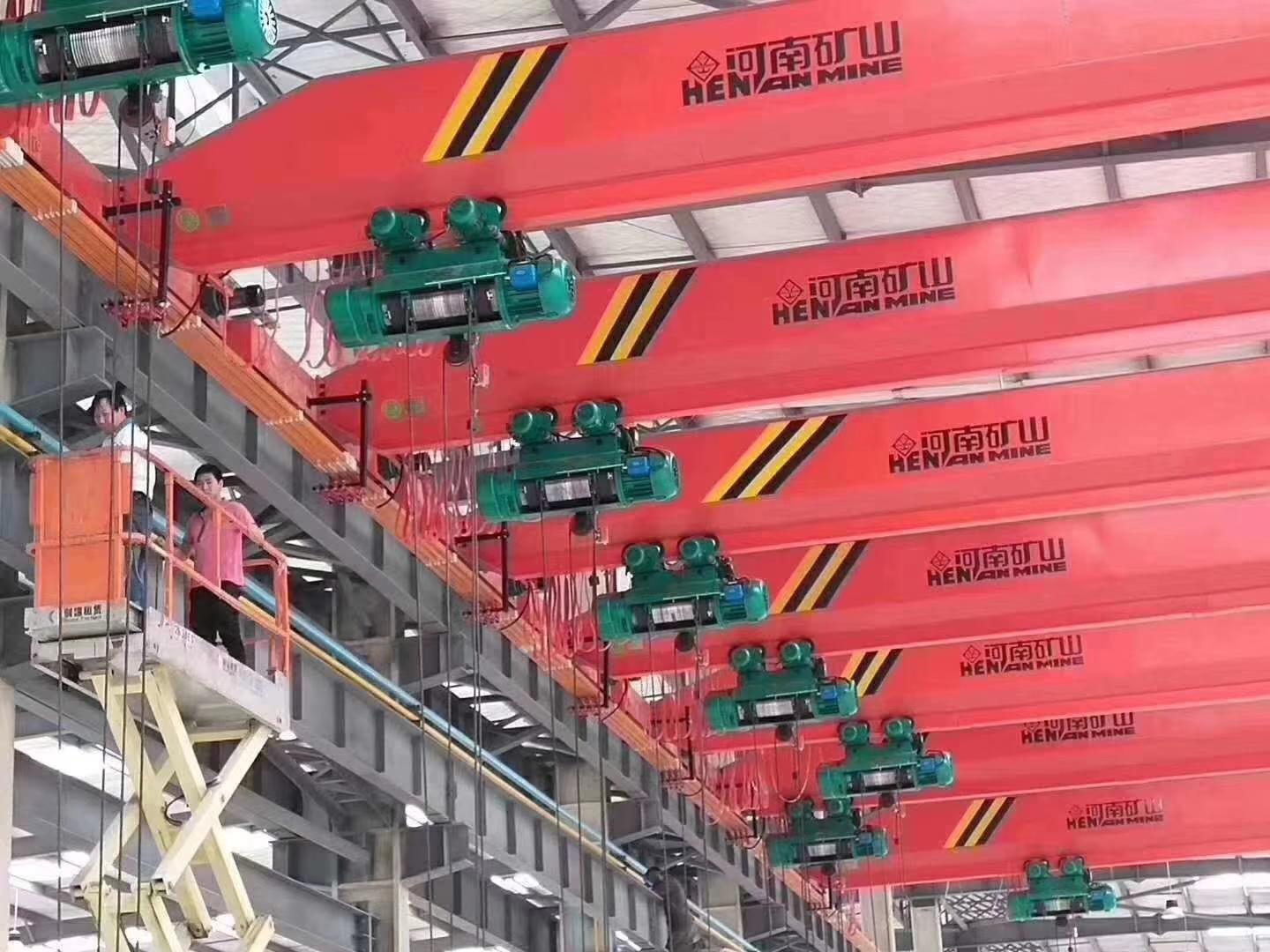

国标电动单梁起重机，产品介绍：

• LDA型“国标单梁起重机”，是在“LD”的基础上进行改进设计的，较“LD型”具有结构合理，整机刚性强的特点。整机与CD1型、MD1型电动葫芦配套使用，是一种轻小型的起重机械。其起重量为1T~10T。跨度为7.5~22.5m，工作级别为A3-A5，工作环境温度为-25℃~40℃
• LDA型国标单梁起重机由钢板与工字钢组焊成的主梁，端梁，电动葫芦及运行机构组成；电动葫芦沿主梁工字钢下翼缘运行，完成物品的调运工作，具有结构轻巧，安装维护方便等特点，广泛应用于工厂，仓库，料场等不同场合调运货物，禁止在易燃，易爆，腐蚀性介质环境中使用；
• 跨度为7.5~22.5米（可根据用户要求进行非标设计），工作级别为A3，A4，A5，工作环境温度为—25度`~40度；
• 操作方式设有地面手柄，无线遥控和司机室三种遥控操作形式。驾驶室有开式，闭式两种；
• 运行电机可根据用户要求选用软启动电机和变频调速，起重机启动平稳，运行安全可靠。

高效且高度整合，满足特定要求，性价比高

国标单梁起重机是河南矿山起重机产品系列中最经济实惠的入门级型号。它具有极高的效率，是轻载荷和相对较小跨度应用的最佳解决方案。主要是因为起重机梁采用轧制型钢与无接缝U型槽组焊而成，并配有专门开发的钢丝绳葫芦或环链葫芦。LDA还有其他优势：

• 优化设计的端梁适合于厂房结构
• 标准刚性工字梁可优化载荷分配
• 符合人体工学的遥控装置，可以高效地操作载荷搬运，而不会使人感到疲劳
• 起重机组件具有很高的安全性和可靠性
• 配备CD/MD 钢丝绳葫芦或 PK 环链葫芦

• 优势一览

  高效

• 优化设计，降低了施工和运行成本
• 行走轮采用锻打碾压车轮组,提高了起重机车轮的耐磨,耐用性
• 低维护驱动设备，实现最佳行走特性和最低磨损
• 所选起重机组件具有较长使用寿命，确保可靠运行
• 生产周期短,交货时间快-5天交货期.我公司已建成国标单梁一整套流水生产线,保证了起重机能够快速交货.

• 性能稳定

• 标准刚性工字梁可优化载荷分配
• 葫芦行走的设计紧凑，极限尺寸小，较长的吊钩行程有助于充分利用可用高度和空间
• 手电门操作起重机行走，同时在监控装置上显示
• 符合人体工学的遥控装置，可以高效地操作载荷搬运，而不会使人感到疲劳
• 该款起重机是使用最广泛,应用最全面销售量最大的一款起重机

• 个性化配置

• 将现有厂房和新厂房结合
• 通过能链系统进行功率和信号传输的可选无线遥控系统
• 采用高度灵活的扁平电缆（带保护接地导体）给小车供电

LDA型国标单梁起重机使用说明：
本说明适用于LDA型国标单梁起重机的安装、使用和维护，供安装、维修人员使用。
1.主要用途LDA型国标单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计的与
CD1/MD1等型式的电动葫芦配套使用的空间运输工具，主要作用是以间歇、周期的工作方式，通过起重吊钩或其它取物装置及时、迅速地完成物体的位移，是现代工业企业中实现生产过程机械化、自动化。减轻繁重体力劳动、提高劳动生产率的重要工具和设备。
2.适用范围LD型起重机适用于在工作级别A3~A5，工作环境温度-25℃~+40℃，相对湿度≤
85%的无易燃、易爆危险及腐蚀性介质环境条件下工作。禁止吊运融化金属、有毒物品及易燃易爆物品。
3.环境条件（1）起重机的电源为三相交流，额定频率为50Hz，额定电压为380V（如电源电压、频率与此规定不同时，应在订货时注明使用地的电源电压和频率），电动机和电器控制设备上允许电压波动的上限位额定电压的+10%，下限（尖峰电流时）为额定电压的-15%。国标单梁起重机内部电压损失为5%。（2）吊运物品对起重机吊钩部位的辐射热温度不超过300℃。
（3）环境温度不超过+40℃，在24h内平均温度不超过+35℃。
4.噪声起重机在非密闭性厂房内，无其它噪声干扰和起升高度不小于5m的情况下，在地面上测量，其整机噪声不大于85dB（A）。
二、起重机的结构和性能参数

国标单梁起重机的结构主要由三部分组成：桥架、电动葫芦和
电气系统（见图2及随机图）桥架用来支承和纵向移动载荷，有金属结构和运行机构组成。金属结构包括主梁、端梁及主、端梁连接三部分。运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。电动葫芦承担升降和横向移动载荷。电气系统由主回路和控制回路组成。
1.桥架主梁由冷弯压制的U型槽钢与工字钢组焊成实腹梁或用钢板组焊成箱形梁。端梁为
U型槽钢组焊成箱形结构，主、端梁之间采用螺栓加抗剪凸缘连接结构或座式结构，安装方便，便于运输储存。
2.运行机构运行机构采用分别驱动形式（见图1），驱动、制动靠锥形转子电动机来完成，
其优点是能减轻因车轮歪斜跑偏造成的啃道磨损，不易出现车轮爬轨掉道故障。
运行速度（m/min）：地面操作一般为20、30；司机室操作为30、45、60。起重机设计有单速和双速及变频调速等型式，一般情况下按单速制造，用户如需其它调速方式时，应在订货合同中予以注明。3.起升机构起重机安装电动葫芦组成起升机构，可起升吊运重物，并可沿主梁横向移动。4.电气系统电动葫芦的起升运行电动机采用起动力矩较大的锥形转子电动机，以适应起重机断续工作中频繁的直接启动。起升电动机有两种型式，ZD型为单速电机，ZDS
型为双速电机其常速和慢速之比为10:1。
起重机的操纵通过按动按钮开关（手电门），使接触器的触点接通或切断电动机的电源。其主回路和控制回路电气元件少，线路简单，使用维护方便。
5.操纵形式（1）地面操纵：操作人员于地面控制手电门按钮，控制起重机进行吊载作业。起重机运行速度≤30m/min。
（2）司机室操纵：操作人员于司机室内控制按钮或控制器，控制起重机进行吊载作业。重机运行速度≥30m/min。司机室按开门方向分为侧开门司机室（适用于单跨车间）和端开门司机室（适用于双夸车间）。司机室还有开放式和封闭式两种形式，供用户根据需要进行选购。
