保温板 加气砖打包

设备主要适用于生产量大、物流效率较高的现代化作业，满足较轻或较重货物的包装要求。可根据不同的产品和现场的实际需求，定制不同的包装系统，自动完成货物的感测、包装、对中、输送等过程，输送机构可采用托辊、皮带、滚筒等不同的形式，自动上断膜机构可实现无人化操作。广泛应用于食品、汽配、饮料、化工、造纸、建材机

等行业。

2、包装线动作过程

（1）准备工作

上膜：人工将膜穿好并引出放入上膜器将膜夹住(只有第一个循环过程需人工上膜，以后设备会自动上膜)，走出护栏，关闭安全门

开启电源：

打开电控箱，闭合空气开关，关闭电控箱

用钥匙打开钥匙开关，开始运行

工作人员根据货物情况更改控制面板上的顶层、底层、往复次数等参数，确认后按下启动键。

1. 运行

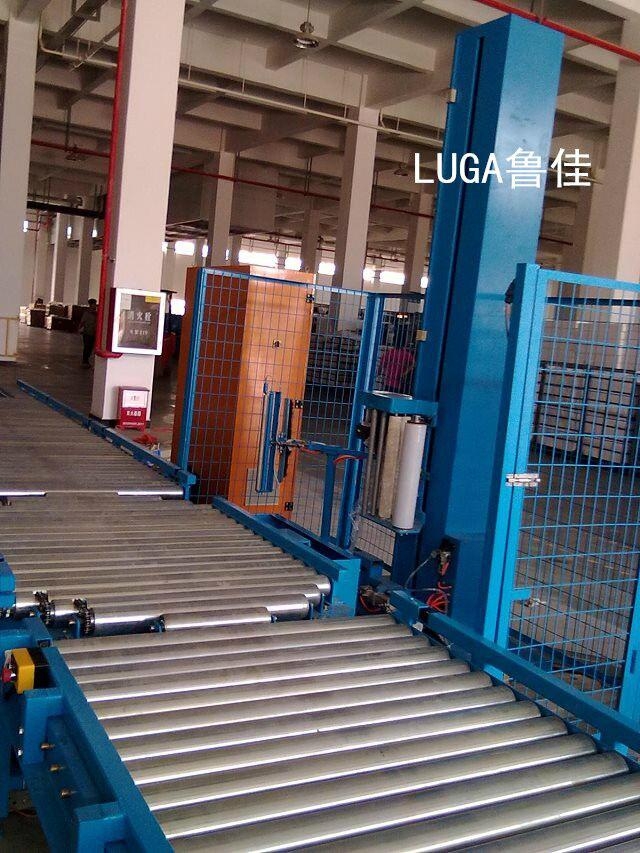

产品通过已有输送线及光电开关输送到达缠绕机位（停止位置由光电开关控制），启动缠绕机，托盘旋转，膜架系统开始绕货物旋转，同时送膜电机送膜，即对货物进行包装。包装结束后，膜架停到原点位置，自动上断膜系统对货物进行自动断膜和抚膜和断膜过程，自动上断膜系统回到原点位置，包装过程完毕辊筒输送系统启动，自动将产品输送到停货位（停止位置由光电开关控制），至此完成一个循环，重复上述动作可连续包装。

（3）换膜

当一卷缠绕膜即将用完时需要停机关闭电源，人工换膜并从步骤一开始

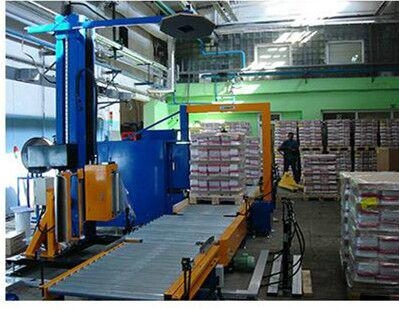

1、摇臂在线式缠绕包装机组成

A、控制系统                                     1套

B、在线缠绕机主机                               1台

C、自动上膜系统                                 1套

D、自动断膜系统                                 1套

E、输送线系统                                   1套

2.包装货物基本参数

可选托盘范围是：（1100mm*800mm）（1100mm*1000mm）

可选用包装高度是：500—1200mm

包装货物最大质量：2000千克

生产速度：30-50件/小时

3.设备基术参数

转台直径     2000mm

转台高度     385mm

托盘范围     (500-1100)mm X (500-1000)mm

包装高度     400-1200mm（可定制）

整机高度     2600mm

整机尺寸     2900*1800*2600 mm

转台承重     2000kg（可定制）

整机重量     800kg

整机功率     2.3 KW

电源电压     AC380V

气压         0.3-0.5Mpa

转盘速度     0~12转/分

4.设备特点：

1）控制系统

² PLC可编程控制，缠绕层数次数、越顶高度、加固层数可直接在面板上设置。

² 只需光电开关检测，即可完成整个包装过程，自动手动随时转换。

² 精选电器控制元件，可靠性高。

² 光电开关，自动感测货物的高度。

² 自动上货，上膜，断膜，出货。

2）转台驱动

² 转盘速度0~15rpm 转速变频可调，转盘可精确定位。

² 包装完毕转盘自动复位,纯钢高耐磨材质。

3）薄膜系统

膜架动力预拉伸机构，预拉伸可达250%。

膜架电子恒张力控制上升、下降速度分别可调，送膜速度可调

顶部及底部缠绕数分别单独可调

薄膜系统随动机构，一拉即可

4）立柱部分

双链条传动，平稳可靠

最高包装高度可订做

5）安全控制：

安全光电探测器。

环形轴承，运行平稳。

6） 输送线系统：

输送线速度：0~12 m/min （速度可调）

输送系统：动力输送线采用滚筒结构。

输送线宽度：1700mm

输送线工作台面：500mm
