HART转MODBUS HART协议转换器HART转RS48

HART转MODBUS HART协议转换器HART转RS485转232
型号:SM100-A/B
品牌:SONGMAO/松茂
原产地:中国
类别:电子、电力 / 仪器、仪表 / 仪器仪表配附件
标签︰HART转MODBUS网关 , HART转RS485 , HART转RS232
单价: ¥480 / 台
最少订量:1 台

产品描述

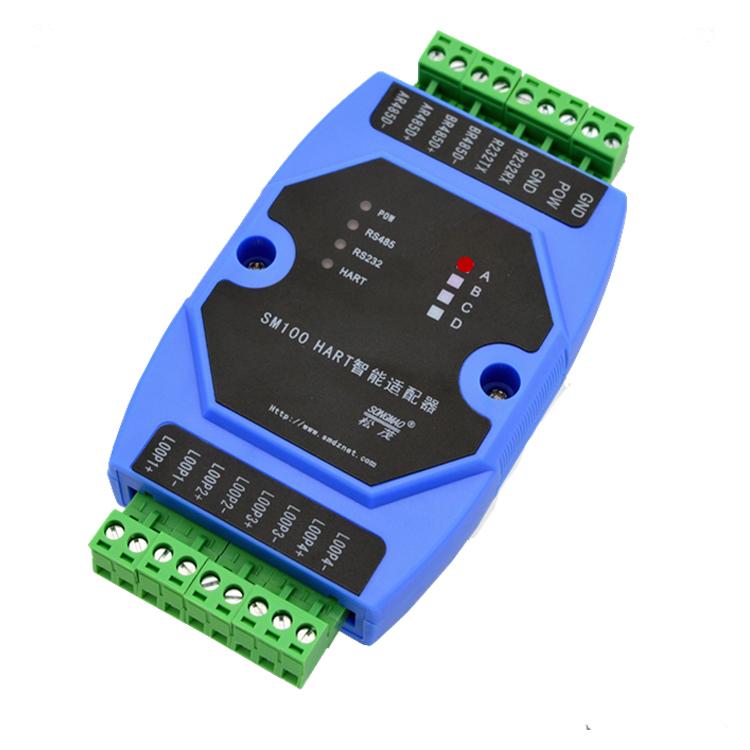

SM100系列HART智能转换器是采用ARM微处理器、HART协议调制解调专用芯片并结合大量的实践经验所研发的产品。按照工业产品要求进行设计,具有很高的可靠性及稳定性。智能转换器配有标准的RS232接口和RS485接口,能与有HART协议智能仪表进行数据透明传输或者采用MODBUS_RTU协议读取数据,保证数据进行实时传输。HART 协议使用 Bell202 频移键控(FSK) 标准,在4-20mA基础上叠加调制数字信号,使得HART 协议仪表在不干扰4-20mA模拟量信号的同时允许双向数据通讯。SM100系列智能转换器就是数字信号与模拟信号进行双向调制解调的智能转换器。

一、产品特点

1. 配有标准的RS232和RS485通讯接口,可以进行参数配置、更改通讯波特率及奇偶校验位,与HART总线上的1200通讯速度无关,从而提高整个系统的运行速度。

2.采用工业通用的模块外壳,便于安装及调试。

3. 配有专用配置软件,通过SM100系列智能转换器,可以与HART协议智能仪表进行数据通讯,及对智能转换器参数配置

4.支持标准的MODBUS_RTU 协议。

5.支持同时连接多台HART协议智能仪表。

6.支持多种特殊HART协议智能仪表,并能自定义读取HART仪表特殊HART协议指令。



二、SM100系列 产品技术参数

1.电源: DC12—24V:电源的波纹不得大于200mV,电流需提供100mA。

2.物理尺寸:长134mm *宽71mm * 高43mm。

3.工作温度:-20℃ — 80℃。

4.相对湿度:10% — 80%。



透明协议与MODBUS-RTU的区别:

一.HART-MODBUS转换器在MODBUS-RTU数据采集应用

二.HART-MODBUS转换器在DCS(PLC)控制系统应用

实际现场测试应用图

HART转MODBUS HART协议转换器HART转RS485转232  1
