射击比赛自动报靶系统

说明方案

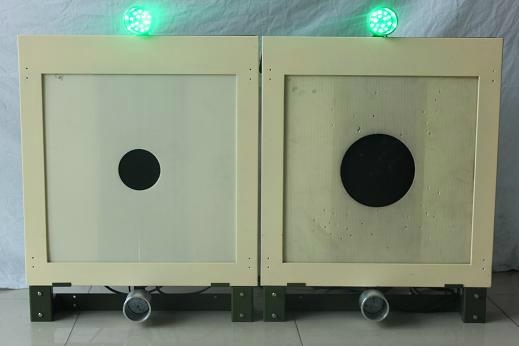

▲25米、50米超声波靶









北京中意明安科技有限责任公司

2014年12月4日





• 射击电子靶介绍

一、射击电子靶发展概述

在射击训练和比赛中，电子自动报靶系统主要包含以下几种类型，双层电极短路采样系统、半导体电子靶系统、基于图像处理的报靶系统、超声定位自动报靶系统、激光自动报靶系统。电极短路采样系统与其他几种报靶系统相比，报靶着弹率太低，无法满足训练和比赛的需求。半导体电子靶系统设计简单，维护简便，有较高的报靶精确度，但是由于使用过于昂贵，无法大范围推广。基于图像处理的报靶系统实现功能简单，报靶公正，但是报靶的精度低，并不能够实现同步实时报靶，相应过慢。超声定位自动报靶系统对环境适应度高，能够在黑暗和电磁干扰等复杂环境中使用，有足够的报靶精度可以大范围推广。激光自动报靶系统是目前报靶精度最好的，零耗材使用的，满足报靶精度和效率的条件，就是其成本略高，相信随着使用时间的增加，零耗材的使用会使得其更利于训练和比赛。

1.1、超声波电子靶简介；

超声波电子靶技术是十几年前就研发出来的，技术成熟稳定，国际赛事都是采用超声波电子靶和激光电子靶进行比赛，超声波电子靶很适合比赛.

1.2、超声波电子靶原理；

超声波射击电子靶系统是根据声学原理，自动检测、汇报射击成绩的射击训练、比赛系统。它采用声学传感器，检测自动穿透靶纸时产生的超声波，计算出弹着点的位置，并转换为对应的环值，最终传回电子靶主控系统进行显示、打印和存储

1.3、超声波电子靶组成及技术参数；

◇电子靶自动报靶系统既可单独用于训练，也可联网比赛，包括目标靶、收弹器、中央控制系统、控制台、打印机、线控器、运动员显示器、观众显示器、大屏投影等。产品的内在质量、功能和外观设计符合国际标准，操作简便、功能齐全、稳定可靠，适用于国内外各类、各级体育场馆。

◇超声波电子靶及成绩显示系统由数据采集、数据传输和数据显示三部分组成。

◇数据采集的检测设备所采集的比赛环境数据、比赛成绩数据，要求客观、准确，数据的精度必须满足国家及国际各单项体育组织的要求。

◇数据采集用各种检测设备须具备良好的性能，室外用设备（若有）须具备防尘和防水功能，应能适应比赛环境的变化，设备应具备符合国际工业标准的联网接口。

2.4、产品系统原理图：



























2.5、电子靶中央控制系统；

中央控制中心是电子靶的中央处理单元，能够接收目标靶传回的数据，精确计算、显示弹着位置和成绩，并进行打印，为比赛系统提供每个运动员的原始射击成绩。超声波电子靶和激光电子靶的中央控制中心硬件一样，软件有差异。

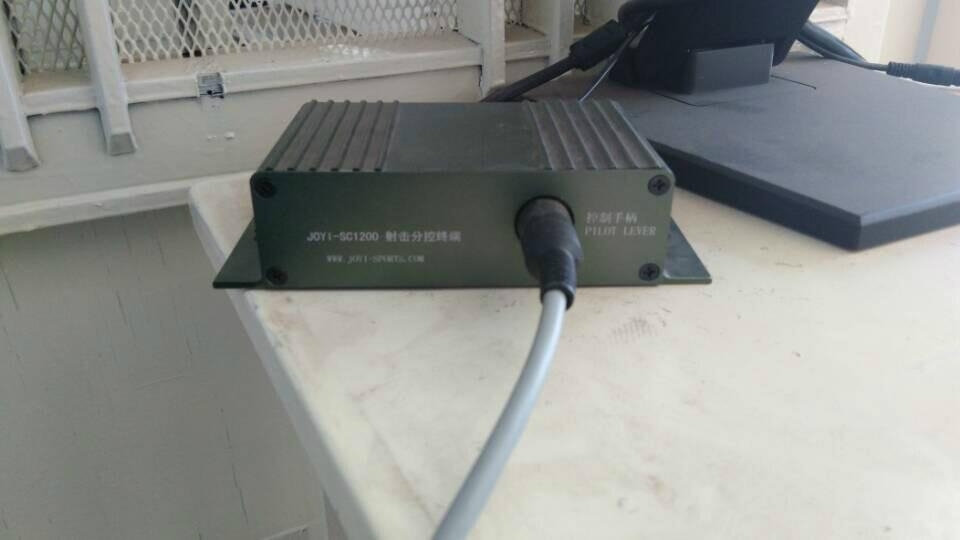

为了使得系统运行更加稳定，我们采用了工业级嵌入式计算机和专用数据转换器（运动员成绩显示、控制手柄、数据转换专用），整体以网络结构方式连接。远端运动员显示器、控制手柄都是以网络方式连接，预留吊装LCD网络数据接口。每一个节点都连接一台电子靶，与电子靶采用RS485数据连接方式，连接线缆的长度可以达到900米。

射击比赛编排系统通过局域网将比赛控制系统根据分组信息，将运动员信息发送到相应的靶位上，能够处理比赛过程中的意外、突发事件，如换靶位、成绩变更等，使整个比赛过程能够连贯、顺利的进行下去。

比赛排名系统主要功能包括比赛项目管理、参赛运动员管理、抽签分组、排名、报表等。

网络控制器采用一台或多台计算机控制，负责汇总各靶位的成绩，统计各运动员的比赛得分和名次，控制发布比赛成绩。此外，驻留其上的成绩统计软件还为50米、10米、飞碟等其它比赛项目提供分组抽签、成绩录入和统计等应用功能。

LED大屏幕成绩显示系统显示屏安装于射击场馆的大厅中，由显示控制计算机控制屏幕的显示，显示方式采用VGA同步显示。显示控制计算机通过以太网与25米网络控制器相连，主要用于显示比赛项目、代表队名称、运动员姓名、各个轮次的成绩、决赛成绩、总成绩、名次、破记录情况等内容，同时还可显示欢迎及广告信息。

利用该系统可实现比赛成绩的实时录入、实时显示和成绩统计的自动化处理。使运动员、教练员能迅速了解自己选手和其他选手的比赛成绩，及时调整自己的比赛状态。该系统还提供了一套功能强大的成绩统计软件，可实现分组抽签、同分排名、动态排名等应用要求，极大地减轻了成统裁判员们的工作负担，实现了边比赛，边公布成绩的独特效果。



第二章  射击比赛编排及成绩统计软件介绍

1．1、 射击成绩统计软件

本软件支持射击比赛项目的成绩录入和统计，并且可根据用户的要求修改和增添。每种项目可按个人或团体，资格赛或决赛分别控制。主要功能包括：使用人员的权限管理；代表队和运动员的录入编辑；运动员的分组抽签；向各个靶位发送运动员信息；实时接收并按比赛规则记录、汇总各个运动员的比赛成绩和累计成绩；可对某个运动员的比赛成绩进行核对；可按靶位排名或按比赛名次动态排名；可选择将资格赛和决赛成绩按照靶位顺序或名次顺序实时送大屏幕公布或手动公布；可以随时按照靶位顺序或名次顺序打印输出选定项目的比赛成绩单；允许具有修改权限的裁判修改比赛成绩；可直接将相应项目资格赛中前几名运动员信息及其资格赛成绩导入决赛表用于决赛控制等。



1．2、综合竞赛成绩显示控制软件

综合竞赛成绩显示屏（LED大屏幕）显示控制软件工作于Windows平台上，以菜单及表格方式显示各种比赛信息。支持用户进行文字编辑、显示控制等工作，使用简便。

该软件自动检测网络控制器传来的比赛成绩信息，并可在用户的控制下自动将比赛成绩显示到大屏幕上，同时也可进行广告插播和图像播放。（详见软件说明）

1.3、倒计时双面电子钟

倒计时双面电子钟（见图），是为记录比赛时间而设。正常使用时，显示预设的当地标准时间，比赛时，裁判员可根据竞赛要求设定比赛时间，电子钟以倒计时方式显示比赛剩余时间。比赛完成后，倒计时电子钟自动回复到显示标准时间。如果一个靶场需要采用一个以上的电子钟，本产品可提供各钟之间的同步机制。

倒计时电子钟可安装于50米靶、10米靶、25米靶靶场的中间，采用遥控方式控制。



倒计时双面钟技术指标

序号	项  目	技  术  指  标
1	显示内容	正常使用时，显示北京时间；比赛时，裁判员可根据竞赛要求设定比赛时间，电子钟以倒计时方式显示比赛剩余时间。
2	显示方式	北京时间:  时、分、秒增量显示，增量单位1秒； 比赛倒计时:时、分、秒增/减量显示，增/减量单位1秒
3	控制方式	无线遥控同步
4	连续工作时间	48小时以上
5	可视距离	≥60米
6	工作条件	防潮、防腐蚀，工作环境温度为-10～+50℃
7	亮度（mcd/字）	≥4000
8	像素点构成	单红色8段12英寸数码管
9	最大功耗（W）	≤400
10	重量（kg）	≤30
11	屏体尺寸	1.6米（长）×0.45米（高）×0.16米（厚）
12	供电	220VAC±10%
13	安装方式	25米靶、50米靶、10米靶/赛区中部











第三章 产品制造标准及使用注意事项

1.1、射击使用过程中始终遵守安全注意事项可以防止意外事故及潜在危险的发生。

 （1）请指定专业人员培训运动员后，运动员开始操作。

  （2）发现问题及时解决，不能解决时请关闭设备，联系专业维护人员。

  （3）射击过程中严格要求运动员不要到电子靶一侧挪动靶纸等。

  （4）重新卷靶纸时，一定要使电子靶保持断电状态。

  （5）保持各接口接触严紧，不要随意改动接口位置。

  （6）严禁更改控制机内部数据结构，影响设备正常运行。

  （7）使用结束后，及时关闭电源和控制器电源。

（8）必须单独使用可靠的接地线，否则有被漏电、静电打击的可能，影响设备使用寿命和精度。

  （9）各部分运行时严禁调整靶机内部结构，否则有烧坏器件和影响精度危险！



1.2、关于设备制造标准、安装标准及技术规范等内容的响应。

（1）本设备按照国家体委射击运动委员会的射击运动规则设计,符合其要求。

（2）设备安装方式符合《中国电气装置安装工程及验收规范》

（3）GBJ232-82的要求。

（4）设备安装过程符合 《安全防范工程设计程序要求》

（5）GA/T75-94 的要求。

（6）设备内外绝缘，可保证人身安全。

（7）可靠性指标：MTBF≥ 一年
