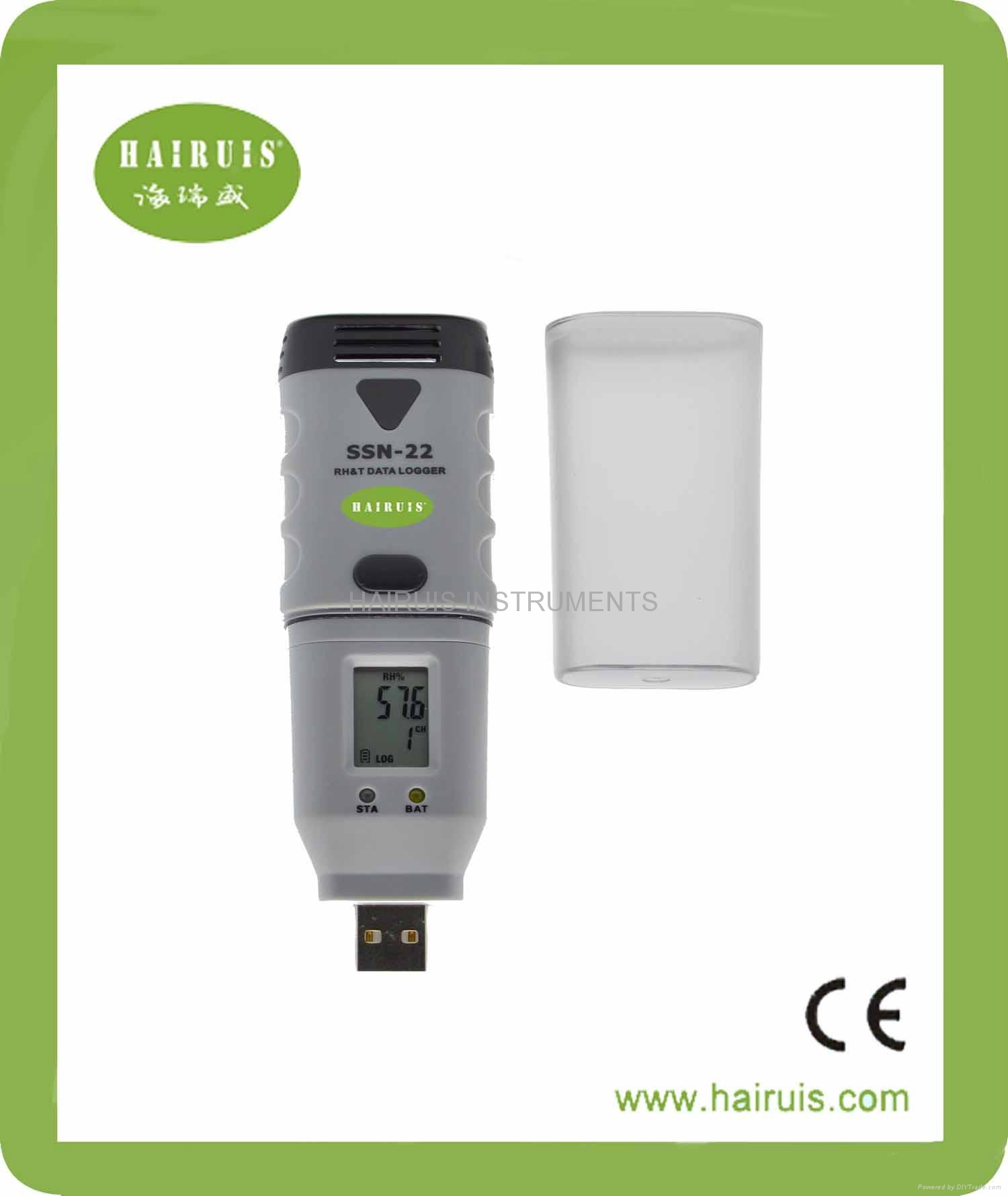

SSN-22阴凉柜冷藏柜专用温湿度记录仪

SSN系列USB温湿度记录仪是针对医药阴凉柜冷藏柜专用的温湿度记录仪，医药制剂存储和运输，疫苗食品冷藏运输，低温冷库，户外试验, 烘箱烤箱等场所的具有国际领先水平的温度（或温湿度）测量仪器，采用原装进口温度（或温湿度）传感器，精度高，一致性非常好，1节1/2AA锂电池供电，连续工作时间达36个月以上，是国家技术监督总局认可的计量仪器。

SSN系列温湿度记录仪分内置探头和外置探头2种探头类型，主机能在-35℃～80℃温度下不间断工作36个月以上，外置探头可测量-40℃～100℃宽温范围，是国内率先USB外置记录仪领跑者。根据内置传感器类型，外置传感器类型，带液晶显示和不带液晶显示等不同的规格对应不同的型号，可满足广大客户不同的使用需求，用户可以根据实际需要选购。





功能特点：

1. USB直接连接计算机进行通信，设置和下载历史数据
2. 用户可设置记录仪数据访问密码，可命名每一个数据记录通道
3. 软件有中文简体与英文版本，可任意选择，具有国际通用性
4. 方便设置高低报警限值，LED报警可禁止和使能，具有LED报警保持功能
5. LED指示记录仪工作状态
6. 多种开始方式：立即开始；按键开始；未来某时间开始
7. 多种结束方式：记录存储器满结束；按键结束；采样点满结束
8. 用户可对每一数据通道进行两点校准
9. IP67 防水防尘等级
10. 电池寿命：1分钟采样率约2年，10分钟采样率约4年，待机约8年。具体依赖环境温度和用户设置





产品型号	SSN-20	SSN-22	SSN-20E	SSN-22E	SSN-21	SSN-23
温度精度	±0.3 ℃	±0.3 ℃	±0.3 ℃	±0.3℃	±0.2 ℃	±0.2 ℃
湿度精度	±3 %RH	±3 %RH	±3 %RH	±3 %RH	±2 %RH	±2 %RH
温度测量范围	-35℃- 80℃	-35℃- 80℃	-40℃- 100℃	-40℃- 100℃	-35℃- 80℃	-35℃- 80℃
湿度测量范围	0 – 100%RH
传感器类型	内置	内置	外置传感器，导线2米	外置传感器，导线2米	内置，高精度	内置，高精度
LCD液晶显示	无	有	无	有	无	有
典型应用	冷柜,阴凉柜，冷链运输，冷库，户外		冰箱，烘箱，烤箱，            恒温恒湿箱		疫苗箱，冷链验证等           精度要求高的领域
其他规格参数	分 辨 率：±0.1℃ / ±0.1%RH 传 感 器：进口 记录容量：3.2万组 电池：1节高能锂电池（1/2AA） 数据通讯接口： USB 软 件：中文简体，英文 尺寸：非常小巧 （120mm×37mm×23mm）
产品优势	便携、高精度、高性价比 具有内置探头，外置探头，带液晶，不带液晶等各类型号可选 独有的配套支持软件DGraph，支持专业级应用，独有的平台级软件支持，数据记录与分析更轻松 细节设计适合更多应用场合 严格的技术设计确保长期稳定可靠工作 加强防静电，确保长寿命稳定工作 适合苛刻温湿度环境下长期工作 用户可自定义公式、自定义数据曲线，自定义单位
配件和包装	专业分析软件光盘CD，电池，支架，固定螺钉，说明书
分析软件	直接将本记录仪插入计算机USB口， 然后安装驱动和我们独有的配套软件DGraph，便可以非常容易的对记录仪进行各种操作，例如设置记录仪属性，下载历史数据，导出数据备份等。与WindowsXP/7/8/Vista 均可以兼容匹配。































开始

请仔细阅读“简易使用指南”，正确安装记录仪电池、计算机软件和驱动。最后，请确保记录仪插入计
算机USB口。请配合“简易使用指南”阅读本软件使用指南。



记录仪设置

双击计算机桌面Data Logger Graph快捷方式图标，打开软件主界面。点击软件左上方      “开始”按钮，打开“记录仪设置与数据下载”对话框。





































































































• 选择设备：点击设备序列号处的下拉列表，用户可以从列表选择即将进行操作的设备。当鼠标停留在LED按钮处，被选中的设备黄色灯会不断闪烁，以提示用户该设备被选中。当前被选中的设备相关信息和状态会展示在对话框左侧，包括设备描述、记录仪工作状态以及电池状态。
•

用户点击“细节”按钮，可查看当前被选择的记录仪的相关信息和状态。

用户点击“停止记录”按钮可停止当前数据记录。

用户点击“开始记录”按钮可以已设置好的参数重新开始记录。



• 记录仪设置：点击右侧“设置”按钮进入设置对话框。
•

1. 记录仪名称。为该记录仪设置一个便于记忆的任意名称。
2. 采样间隔。为记录仪设置采样间隔，每过一个间隔周期，记录仪自动记录存储一个数据。
3. 设置密码。用户设置密码后，必须输入正确的密码方能下载数据到计算机。



选择“通道设置”标签，开始通道相关的设置。一个测量参数为一个通道，比如温湿度记录仪，应为一个温度测量通道，一个湿度测量通道。

1. 描述（Description）。双击此项，可为该通道设置任意名称。
2. 状态（Status）。双击此项，可以选择开启或者关闭该通道。通道被关闭后，该通道数据将不被记录。
3. 单位（Unit）。双击此项，可以为该通道测量数据选择单位，此设置对曲线显示的单位将不产生影响。
4. 下限值（Low Limit）和上限值（High Limit）。双击此项，可以为该通道设置报警的下限值和上限值。
5. 报警。勾选此处，可以开启记录仪LED报警功能，反之则LED不报警。
6. 报警保持。勾选此处，LED发生报警后，LED将保持报警状态，即使测量数据回到正常范围。



接下来请选择记录仪开始和停止方式。

1. 记录开始的方式:

1. 选择“设置完成立即开始”，当用户设置完成，点击“设置”按钮，记录仪将开始记录;
2. 选择“设置完成后，按住按键直到绿色LED亮，则开始”，用户设置完成后，点击“设置”按钮，记录仪不会立即开始，只有当用户按住记录仪的按键直到绿色LED亮，才开始记录;
3. 若选择第三项，则表示用户点击“设置”按钮后，记录仪会自动30分钟开始记录。

1. 记录结束的方式:

1. 选择第一项，表示记录的数据存满记录仪存储器，则记录仪停止记录;
2. 选择第二项，表示记录仪存储器满后，记录并不停止，而是自动把最旧的数据删除，用最新的数据填补上，同时，此选项下，用户可以按住按键直到绿色LED亮，停止记录;
3. 选择第三项，表示在记录完成用户指定的记录数据个数后，记录仪自动停止记录。

1. 记录时间总长:
   •



接下来进入高级选项

1. 选中“绿色LED指示”，则记录仪会启用绿色LED，指示记录仪工作状态。若不选中此项，可一定程度降低电池耗费。
2. 选中“液晶长亮”，则记录仪液晶会始终保持显示，并且每隔一段时间自动切换显示通道。若不选中此项，用户短按记录仪按键可激活液晶显示，30秒内如果没有任何按键动作，液晶将自动关闭(若为灰色，则表明
3.



以上设置完成，最后请点击“设置”按钮正式确定生效，或者点击“取消”按钮退出。

重要技巧：通常情况下，以上所有设置可保持默认，用户只需直接点击“设置”即可开始记录。



※警告：

-所有之前记录的数据在点击“设置”后将被永久擦除。

-在进行重要记录任务前，务必确保电池能量充足。

-如果用户选择用按键开始记录，请用户务必记住按住按键并看到绿色LED亮，表明记录开始。



数据下载

当数据记录完成后，请根据“记录仪设置”章节，打开“记录仪设置与下载”对话框。点击对话框右侧“下载”按钮，开始数据下载。

※温馨提示：

-当记录仪尚未停止时，请先点击“停止”再下载数据。



用户可打开“保存”对话框，请为即将下载的数据选择合适的存储位置，并命名文件。



如果记录仪被设置了密码，此时要求用户输入正确的密码，方能继续下载数据。



数据下载完成，用户将看到如下对话框。

若点击“打开”，用户可直接打开下载文件显示曲线图，或者点击“嵌入”，用户可将当前下载的文件直接合并到当前打开的文件，进行合并显示，以便同时对比分析。若点击”退出“，则不进行任何文件打开操作，直接退出。



实时显示

将记录仪插入计算机USB口后，用户点击主界面“开始”按钮，进入“记录仪设置与数据下载”对话框，再点击右下方“实时”按钮，用户可以实时观察当前记录仪测量的实时数据。



软件主界面



1. 标准工具栏Standard Toolbar
2. 放大、缩小与平移工具栏Zoom and Pan Toolbar
3. 曲线工具栏Graph Toolbar
4. 网格线Grid line
5. 左纵坐标The left vertical axis
6. 右纵坐标The right vertical axis
7. 曲线Graph line
8. 跟随线Floating line
9. 横坐标The horizontal axis
10. 跟随线对应读数The readings for the current floating line
11. 图例Legend
12. 曲线背景Graph background
13. 页面背景Page background
14. 曲线列表Graph list window
15. 统计Statistics window
16. 数据表格Data table window
17. 主菜单Main menu



打开文件



点击标准工具栏左起第二个按钮“打开”，或者进入菜单->文件->打开，用户即可打开以*.dlg或者*.mdlg为后缀命名的专用格式数据记录文件。



嵌入文件

本软件支持将多个文件在一张曲线图中显示，这样便于用户比较观察数据。首先，应该打开其中一个文件，然后采用嵌入文件的方式，打开其他文件，即可实现合并显示。点击标准工具栏左起第三个按钮“嵌入”，或者进入菜单->文件->嵌入，即可嵌入一个文件到当前文件。

大写字母用于标识文件，曲线图中对应字母的曲线与带字母的文件是对应的。嵌入文件后，用户可将新的文件保存为*.mdlg类型的文件。需要特别注意的是，*.mdlg类型的文件只保存文件的包含信息，不保存实际文件数据，所以要正确打开*.mdlg类型的文件，前提是不能改变它所包含文件的存储路径和文件名，以及它自身的存储路径。

嵌入的文件，在曲线列表中会全部列出，鼠标在对应文件位置点击鼠标右键，可弹出“移除文件”菜单，可移除嵌入的文件。



放大、缩小与平移

用户可通过在曲线区域点击鼠标右键弹出菜单或者工具栏进行放大、缩小与平移操作。

• 放大、缩小与平移方向

-自动  可任意方向

-水平  操作仅在水平方向进行

-垂直  操作仅在垂直方向进行

-手动  用户可自行设置横坐标的起始和结束时间，以及纵坐标的缩放比例

• 放大与平移

- 在曲线区域按住鼠标左键不放开，朝任意方向拖动方形框，方形框内将被放大显示

- 按住鼠标中键不放开，朝任意方向移动鼠标，则可平移曲线

• 缩小

-点击      返回上一个，将显示最近放大前的曲线图

-点击      返回全部，将默认显示曲线



导出

本软件支持导出多种格式的文档，包括文本文档txt，Excel电子表格文档xls，CSV文档，还有jpg、bmp图片文档。用户可点击菜单->文件->导出，将默认的*.dlg格式文件另存为其他格式的文件。

请注意，如上图Excel表格文档有两个选项，其中带for Window字样的表示仅保存当前曲线显示区内的数据到指定格式文档，不保存未在曲线显示区的数据。



曲线列表

在主界面，用户可看到“曲线列表”窗口，如果没有找到，则鼠标在工具栏空位置点击右键，将弹出菜单，勾选“曲线列表”项。

在“曲线列表”窗口，罗列出了所有曲线，用户可点击相应曲线前方的复选框，显示或隐藏指定曲线，或者在相应曲线位置点击鼠标右键，进入该曲线所对应的“通道属性”设置。



统计

在主界面，用户可看到“统计”窗口，如果没有找到，则鼠标在工具栏空位置点击右键，将弹出菜单，勾选“统计”项。

在“统计”窗口，用户可以观察当前曲线图的相关统计信息，如最小值、最大值、平均值等。



数据表格

在主界面，用户可看到“数据表格”窗口，如果没有找到，则鼠标在工具栏空位置点击右键，将弹出菜单，勾选“数据表格”项。

在“数据表格”窗口，用户可以观察当前曲线图的相关数据列表。



打印

用户可以打印曲线、统计值和数据列表。在打印之前，用户点击菜单->文件->打印与输出选项，调出“打印与输出选项”对话框，用户可通过勾选相应的复选框，决定即将打印的内容。

接下来，点击菜单->文件->打印，或者标准工具栏“打印”按钮，可进行打印。



曲线设置

本软件提供强大的曲线显示定制功能。在曲线区，鼠标点击右键，弹出菜单，选择“曲线设置”，进入曲线设置对话框。

在曲线设置对话框中，用户可以设置显示标题、字体、颜色、曲线颜色与线粗，以及纵坐标显示单位。



标记记录点

在曲线区，点击鼠标右键，弹出菜单，点击“标记记录点”，可在曲线记录数据点位置用圆点加强标记。



增加注释

鼠标右键点击曲线区任意位置，弹出菜单，并点击“显示区加注释”，可在鼠标点击位置增加文字注释。

注释添加后，鼠标邻近该注释后，按住鼠标左键，可移动该注释的放置位置。若点击鼠标右键，弹出菜单，可“编辑注释”或者“移除注释”。

另外，鼠标邻近数据记录点位置，点击鼠标右键，可为该记录点添加注释，其他操作与任意点注释类似。





温湿度记录仪循环使用流程：



首次使用——设置参数——开始记录——记录完成——下载数据——重新开始
