气动活塞切断阀ZGQP产品主要特点：

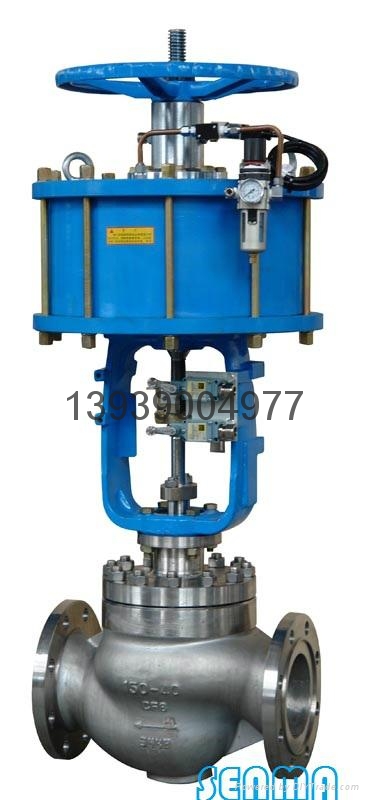

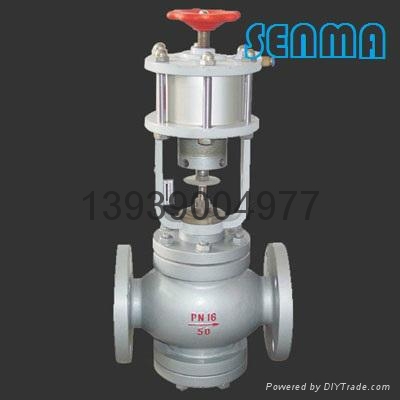

气动活塞切断阀ZGQP/ZSQM 气动活塞切断阀ZGQP 气动活塞切断阀ZSQM

气动活塞切断阀ZGQP,ZSQM介绍

ZSQM型气动活塞式套筒切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,拆装方便等优点。

切断阀接受来自调节仪表的信号,切断,开启或改变介质流向,达到对压力,流量,液位等工艺参数自动控制。广泛应用于石油,化工,冶金,电力,轻工,纺织等各种工业部门的生产过程自动控制和运程控制系统中。

本系列产品公称压力等级有PN10,16,40,46四种,公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

产品特点

◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30％,重量可减轻约30％。

◇ 阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30％。

◇ 阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。

◇ 平衡型阀内件,提高了切断阀的许用压差。

◇ 波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。

◇ 活塞式执行机构,操作力大,使用压差大。

气动活塞切断阀ZGQP主要零件材料
阀体,密封套筒：HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG1Cr18Ni12MO2Ti
阀芯,阀座：1Cr18Ni9T, OCr18Ni12MO2Ti,1Cr18Ni9Ti堆焊司太莱合金
套筒,阀塞：1Cr18Ni9T, OCr18Ni12MO2Ti,1Cr18Ni9Ti堆焊司太莱合金
填料：聚四氟乙烯,柔性石墨
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆,推杆：2Cr13,1Cr18Ni9Ti
阀芯,阀塞(软质件)：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti。

气动活塞切断阀ZGQP/ZSQM技术参数

气动活塞切断阀ZGQP主要技术参数和性能指标(表一)

1) 本产品性能和指标贯彻GB/T4213-92;

2) 表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变；

3) 表允许值为使用标准缸值,可配用不同的气缸提高允许压差。

外形尺寸及重量表

连接标准：

法兰标准：铸铁法兰按BG4216-84

铸铁法兰按BG9113-88,JB/T79-94

法半密封面型式：PN10,PN16为凸面；

PN10,PN16为凹凸面,阀体为凹面。

结构长度：BG12221-98。

执行机构气信号接号：内螺纹M10×1。

＊ 阀体法法及法兰端面距离可以按用户指定的标准制造。如：ANS,IJIS,DIN等标准。
