工业电导率仪

一：产品概述

本公司生产的工业电导率仪表，可对各种工业用水的电导率值进行连续测量和控制，本装置广泛应用于科学实验装备、化工、制药、环保、冶金、造纸、食品、饮料及供水等行业。

根据水工业的环境和特点结合国际供电标准，考虑了特殊环境的电气设计规范，增加了220V AC以及安全的低电压24V AC，24V DC供电选择。

二：主要特点

♦出厂标准配置中文界面，语言化菜单，可中英切换

♦可进行电导率和温度的测量、上限控制、电流输出、数字通讯

♦可自由调整电导率温度补偿系数和TDS转换系数

♦双路继电器，可对电导率和温度分别进行控制,迟滞量可自由调整

♦一组仪表模式隔离变送端口，可组态成电导率或温度，最大环路电阻300Ω

♦声讯报警可开关功能，通过界面选项设定开或关

♦液晶背光可选择节能模式，定时自动关闭

♦高性能CPU，良好的电磁兼容性能

♦具有一键恢复出厂参数功能

♦密码管理功能，防止非专业人员的误操作

三：技术指标

 测量范围:

0.01 电极:   0.02～20.00 uS/cm-1

0.1 电极:   0.2～200.0 uS/cm-1

1.0 电极:   2～2000  uS/cm-1

10.0电极:   20 us/cm～20.00 mS/cm-1

 准确度：+ 1% FS

  稳定性：±1%（FS）/24h

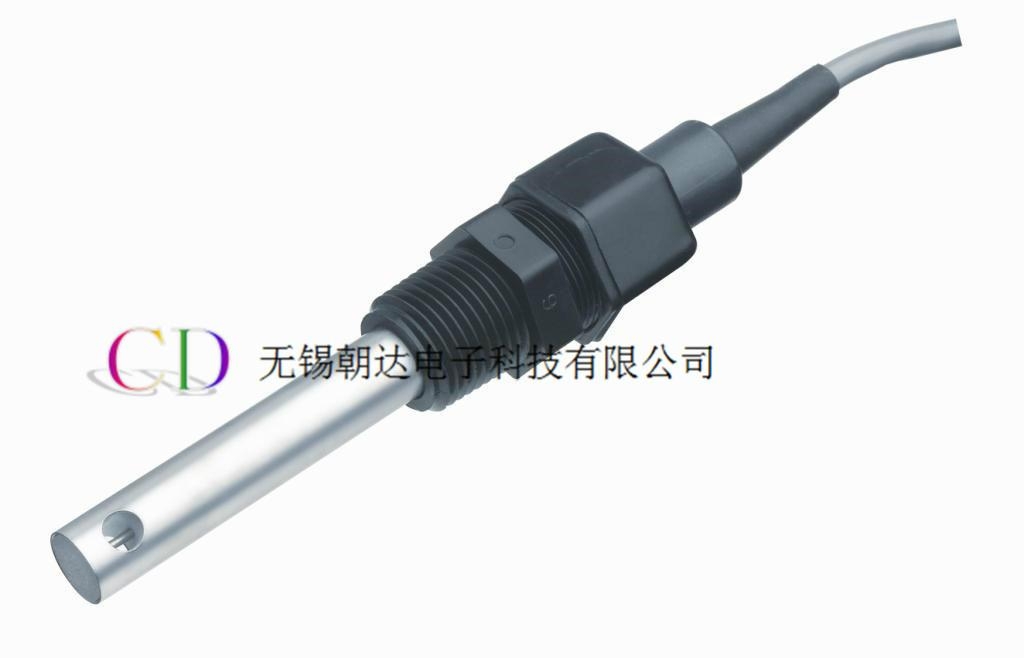

配套电极：

电极常数：1.0cm-1

材    质：不锈钢

温补元件：NTC 10K

温度显示范围：0～100℃(分辨率0.1℃)

介质温度：5 ～ 100℃

螺纹尺寸：1/2"管螺纹

介质压力：0～0.5MPa

线缆长度：5m或约定______m

温度补偿：以25℃为基准,温补系数可修正

显示方式：128*64液晶

输出信号：两组继电器，报警转换触点（3A/250 V AC）

四：安装方式

将控制器从面板前放入，再装上下两个固定夹，用螺丝批锁紧即可固定。

图1 固定支架安装



五：测量电极的安装

1. 配套电极常数的选择



1. 电极外型以及安装形式

电极外观尺寸







电极安装形式
