产品展示

通径DN(mm)	英寸″	尺寸(mm)
		长度	D	D1-ANSI	D1-JIS	D1-DIN	H	N-d-ANSI	N-d-JSI	N-d-DIN
50	2	43	56.5	120	120	125	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139	140	145	113	4-19	4-19	4-18
80	3	47.5	79	152	150	160	115	4-19	4-19	4-18
100	4	57.2	103	191	175	180	135	8-19	8-19	8-18
125	5	66	130	216	210	210	165	8-22	8-23	8-18
150	6	74	151	242	240	240	177	8-22	8-23	8-23
200	8	87.5	200	299	290	295	210	8-22	8-23	8-23
250	10	110	255	362	355	350	240	12-25	12-25	12-23
300	12	129	311	432	400	400	297	12-25	12-25	12-23

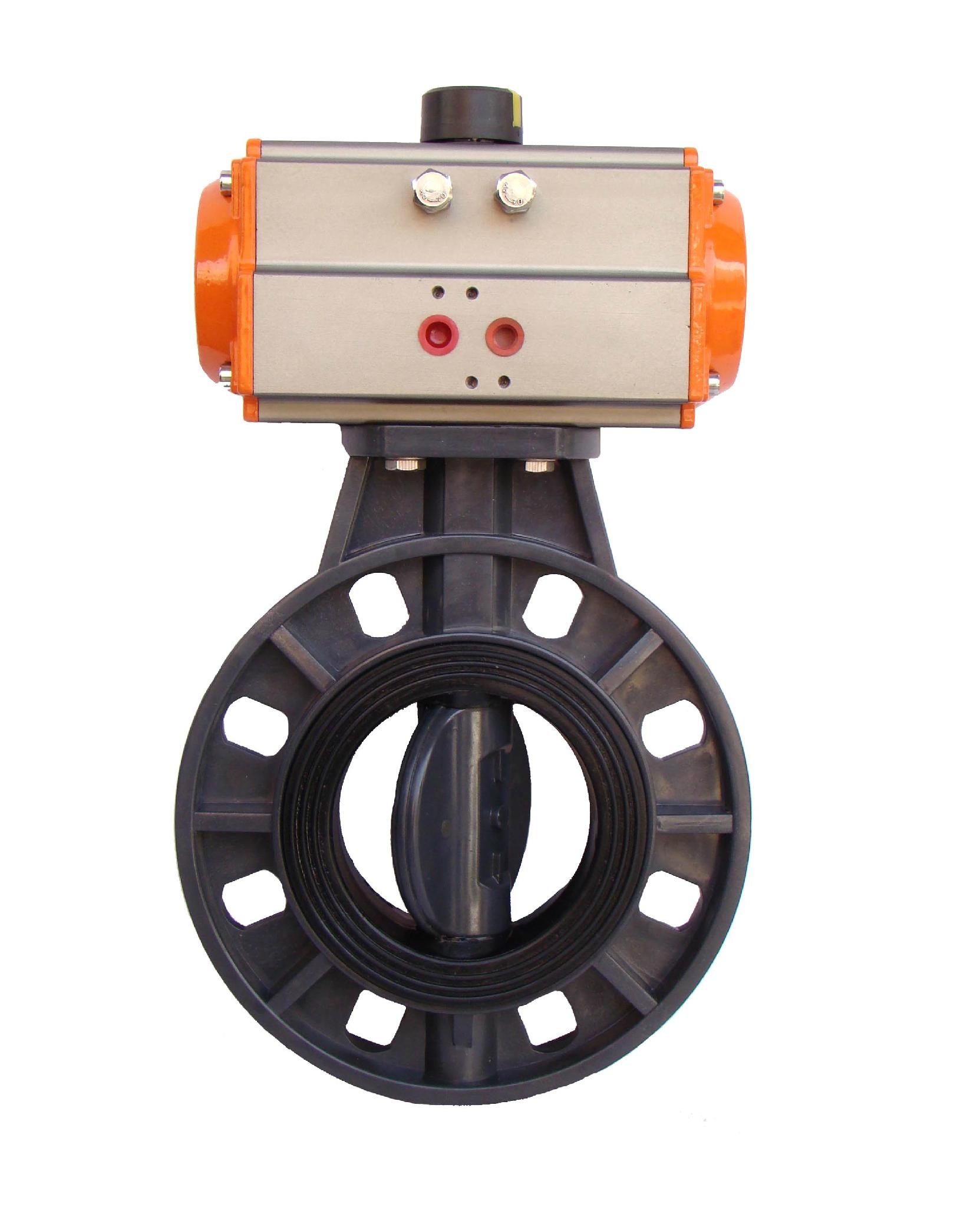

气动塑料蝶阀参数：

型号说明：D671X-10S

空气驱动：压缩空气4-8bar.

公称通径：25～300mm

公称压力：0.6-1.6Mpa

适用温度：0～+80℃

连接方式：对夹式

阀体材质：UPVC、CPVC、RPP

阀芯材质：UPVC、CPVC、RPP

密封材质：EPDM等

可选附件：限位开关、定位器、电磁阀、气源处理三联件

气动塑料蝶阀产品概述

气动塑料蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

产品特点

1，外型结构紧凑美观

2，本体重量轻容易安装

3，耐腐蚀性强，应用范围广

4，材质卫生无毒

5，耐磨损、容易拆卸，维护简单易行

性能特点

气动塑料蝶阀主要零部件性质：

气动塑料蝶阀阀体采用聚丙烯UPVC、CPVC材料，耐化学性非常好，对一般的酸、有机溶剂的抵抗性好。

密封橡胶材料有三元乙丙橡胶EPDM和氟橡胶FPM等。

根据其各自的特点而适用于不同的环境：

EPDM可耐一般酸碱，耐化学药品性和耐水性好，但不耐矿物油和过热蒸汽(200℃)，使用温度在-40～120℃。

而FPM耐油、耐热、耐酸碱和耐化学药品性能佳。常用于耐高温、耐腐蚀的场合，使用温度在-20℃～210℃。

订购方式

本商品为厂家直供产品，如需特殊配置的(可定做)，订货时请详细说明以下参数：

(例如：阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料 、阀体材料、适用温度、是否带附件)
