TGP-085-03A 配电端子台 Power Distri
| 型号： | TGP-085-03A1 |
|---|---|
| 品牌： | 享历 |
| 原产地： | 台湾 中国 |
| 类别： | 电子、电力 / 电子元器件 / 端子、连接器 |
| 标签︰ | 配电端子台 , 端子台 , 端子盘 |
| 单价： |
-
|
| 最少订量： | 60 件 |
产品描述

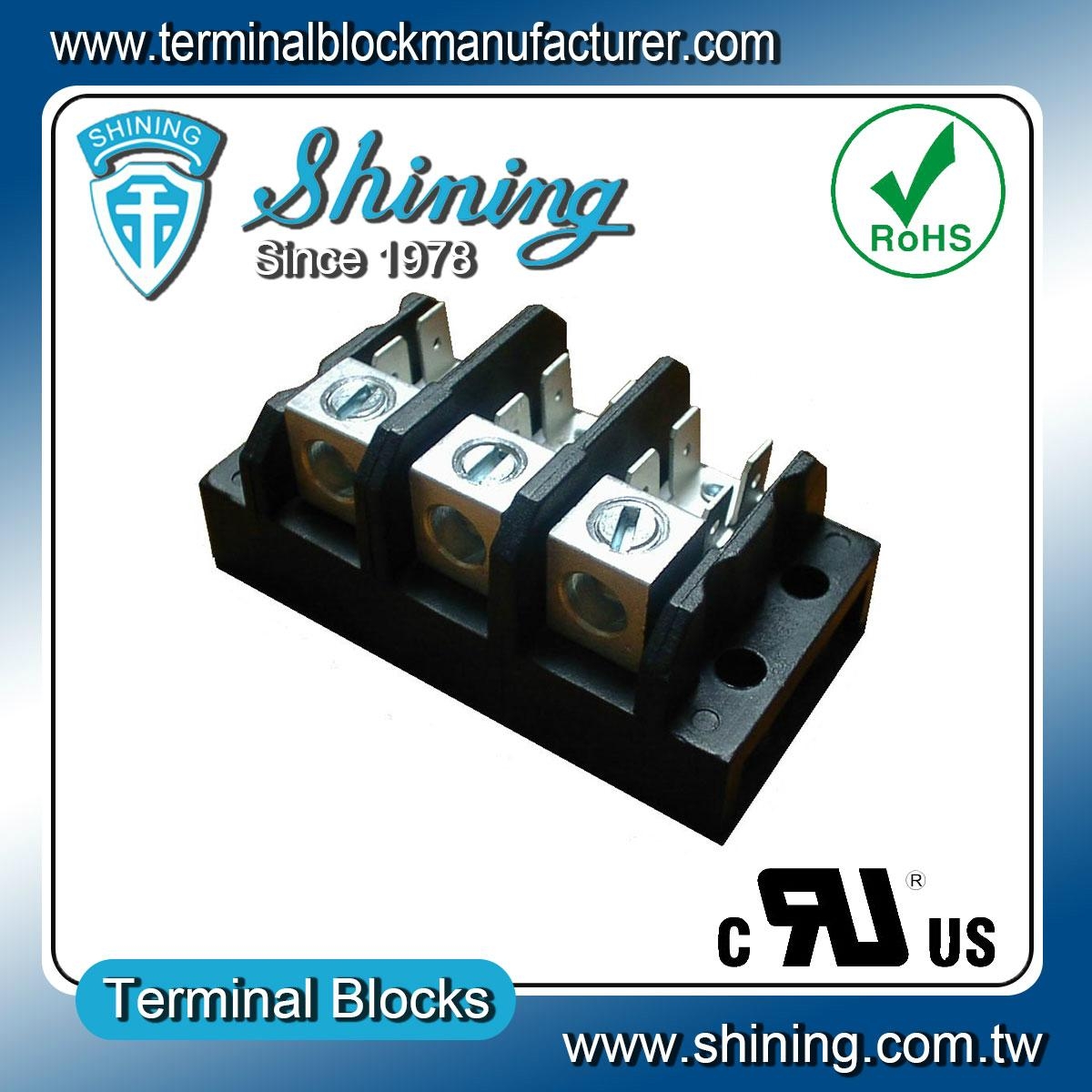

型号: TGP-085-03A 配电端子台
1. 额定电流: 85安培 额定电压: 600伏特
2. 电路数:3
3. 外观尺寸: 79*41*33.2mm (长*宽*高), 3.11”*0.63”*1.307” (L*W*H)
4. 适用导线: 22mm2 / AWG 2-14
5. 螺丝大小:内六角凹端紧定螺钉5/16-24
6. 塑胶本体采用耐冲击与防火耐燃等级UL94-V2的工程塑胶原料来制造
7. 可广泛应用于各种接线场合, 例如: 配电盘, 控制面板, 变压器, 机械设备, 不断线系统, 发电机组, 冷冻空调, 电池组, 照明设备, 船舶飞机等等
8. 符合欧盟之RoHS有害物质限用的指令
9. 品质优良
10. 价格具竞争力
11. 快速供货
12. 满意的服务
13. 网址 : http://www.shining.com.tw/2CT/CT_terminal_blocks-power_TGP-085.htm
|
|
|||||||
|
电源端子台 型号 |
TGP-085-02A |
TGP-085-03A |
TGP-085-04A |
TGP-085-05A |
TGP-085-06A |
TGP-085-07A |
TGP-085-08A |
|
规格 / 尺寸 |
|
|
|
|
|
|
|
|
总长度 (L) |
59.8mm (2.354") |
79.0mm (3.110") |
97.4mm (3.835") |
116.8mm (4.598") |
136.2mm (5.362") |
154.8mm (6.094") |
174.0mm (6.850") |
|
参考长度 (L1) |
48.0mm (1.890") |
67.0mm (2.638") |
86.0mm (3.386") |
105.0mm (4.134") |
124.0mm (4.882") |
143.0mm (5.630") |
162.0mm (6.378") |
| 参考长度 (L2) | 19.0mm (0.748") | 19.0mm (0.748") | 19.0mm (0.748") | 19.0mm (0.748") | 19.0mm (0.748") | 19.0mm (0.748") | 19.0mm (0.748") |
| 参考长度 (L3) | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") |
| 宽度 (W) | 41.0mm (1.614") | 41.0mm (1.614") | 41.0mm (1.614") | 41.0mm (1.614") | 41.0mm (1.614") | 41.0mm (1.614") | 41.0mm (1.614") |
| 参考宽度 (W1) | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") | 16.0mm (0.630") |
| 高度 (H) | 33.2mm (1.307") | 33.2mm (1.307") | 33.2mm (1.307") | 33.2mm (1.307") | 33.2mm (1.307") | 33.2mm (1.307") | 33.2mm (1.307") |
| 螺丝尺寸规格 | 内六角头螺丝
5/16-24 |
内六角头螺丝
5/16-24 |
内六角头螺丝
5/16-24 |
内六角头螺丝
5/16-24 |
内六角头螺丝
5/16-24 |
内六角头螺丝
5/16-24 |
内六角头螺丝
5/16-24 |
| 额定扭力矩 | 6.78 N-m
(60 in-lb) |
6.78 N-m
(60 in-lb) |
6.78 N-m
(60 in-lb) |
6.78 N-m
(60 in-lb) |
6.78 N-m
(60 in-lb) |
6.78 N-m
(60 in-lb) |
6.78 N-m
(60 in-lb) |
| 快速连接端子 | 6.35 mm
(1/4" Q.C. 4 Tab) |
6.35 mm
(1/4" Q.C. 4 Tab) |
6.35 mm
(1/4" Q.C. 4 Tab) |
6.35 mm
(1/4" Q.C. 4 Tab) |
6.35 mm
(1/4" Q.C. 4 Tab) |
6.35 mm
(1/4" Q.C. 4 Tab) |
6.35 mm
(1/4" Q.C. 4 Tab) |
| 电极P数 (电路数) | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 电气规格 | |||||||
| 额定电压 [V] | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V |
| 额定电流 [A] | 85 A | 85 A | 85 A | 85 A | 85 A | 85 A | 85 A |
| 导线尺寸 [mm2] | 2.0-22 mm2 | 2.0-22 mm2 | 2.0-22 mm2 | 2.0-22 mm2 | 2.0-22 mm2 | 2.0-22 mm2 | 2.0-22 mm2 |
| 导线尺寸 (AWG) | #2-14 AWG | #2-14 AWG | #2-14 AWG | #2-14 AWG | #2-14 AWG | #2-14 AWG | #2-14 AWG |
| 材料 | |||||||
| 基座塑胶材料 | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| 颜色 | 黑 | 黑 | 黑 | 黑 | 黑 | 黑 | 黑 |
| 防火耐燃等级 | UL 94V-0 | UL 94V-0 | UL 94V-0 | UL 94V-0 | UL 94V-0 | UL 94V-0 | UL 94V-0 |
| 工作温度 [oC] | 120oC | 120oC | 120oC | 120oC | 120oC | 120oC | 120oC |
| 国际认证 | UL/cUL 认证通过 File No.E25927 | ||||||
