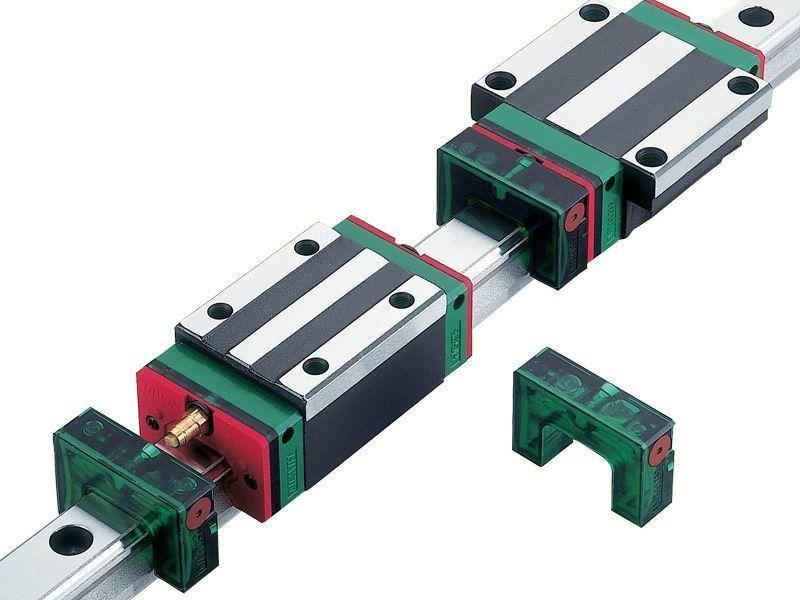

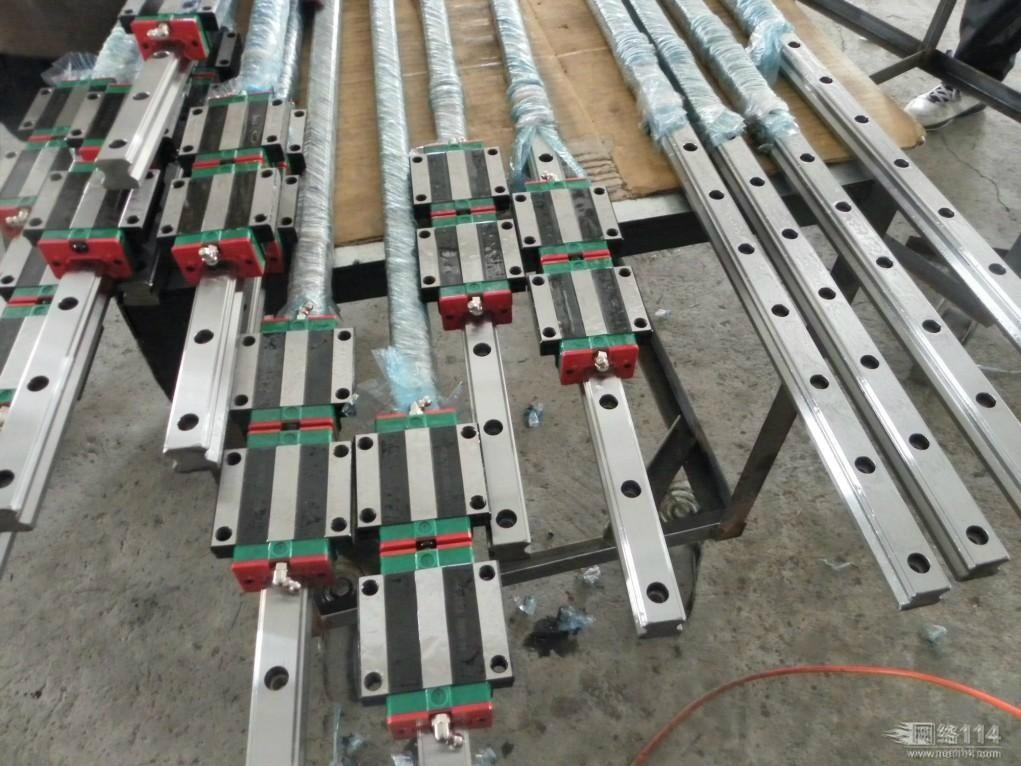

上银线性滑轨HGW25CA

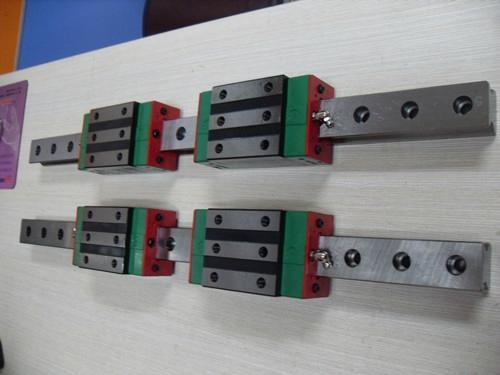

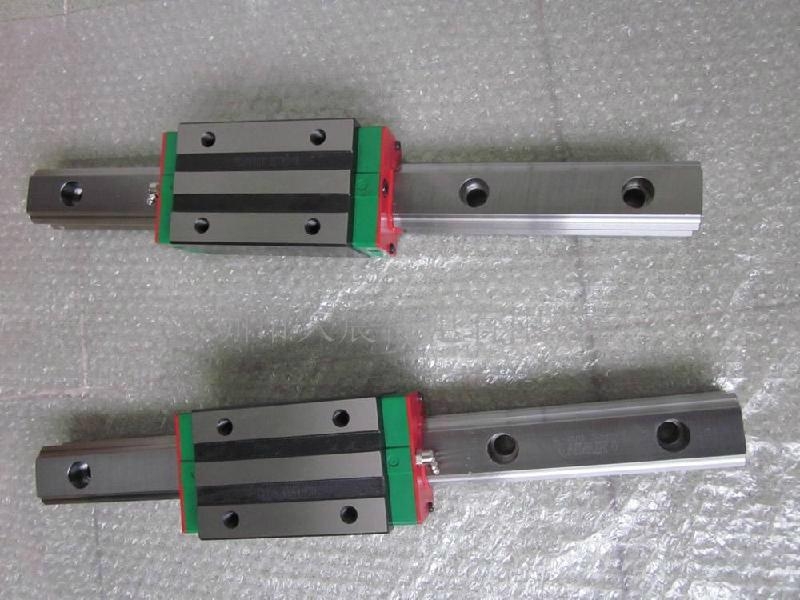

产品简介

　　HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。上银线性滑轨HGW25CA再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

　　HIWIN直线导轨优点及特点：
　　1.定位精度高
　　使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

　　2.磨耗少能长时间维持精度
　　传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。上银线性滑轨HGW25CA而滚动导引的磨耗非常小，故机台能长时间维持精度。

　　3.适用高速运动且大幅降低机台所需驱动马力
　　由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。上银线性滑轨HGW25CA且因其摩擦产生的热较小，可适用于高速运行。

　　4.可同时承受上下左右方向的负荷
　　由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

　　5.组装容易并具互换性
　　组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。上银线性滑轨HGW25CA直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

　　6.润滑构造简单
　　滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。

名称： MG系列小型直线导轨

品牌： HIWIN

简介： ◎特点 ：
MGN
●体积小、轻量化，特别适合小型化设备使用。
●滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金●属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。
●采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。
●有钢珠保持器设计，在精度允许下具备互换性。
MGW(宽幅)
●加宽滑轨之设计大幅提升力矩负荷能力,可单轴使用。
●哥德型四点接触设计,可承受各种方向之负荷并具有高刚性之特点。
●滑块装有微小型保持钢丝,取下滑块钢珠也不会脱落。
●滑轨、滑块及所有金属配件均采用不_钢材质,具抗腐蚀之特性。
◎应用：
●半导体制造设备
●印刷电路板IC组装设备
●医疗设备
●机器手臂
●精密量测仪器
●办公室自动化设备
●其它小型直线滑动装置

1.基本静额定负荷

　　（1）基本静额定负荷（C0）的定义

直线导轨在静止或运动中若承受过大的负荷，或受有很大冲击负荷时，会导致珠道接触面和钢珠产生局的永久变形；当永久变形量超过某一限度，将妨碍直线导轨运动的平稳性。基本静额定负荷便是容许这个永久变形量的极限负荷。依照定义：负荷的方向和大小不变的状态下，在受到最大应力接触面处，钢珠与珠道表面的总永久变形量恰为钢珠直径万分之一的静止负荷。

（2）容许静力矩（M0）的定义

　　当滑块中受到最大应力的钢珠达到上述定义之静额定负荷时，此时滑块所承载之力矩称为静额定力矩。在直线导轨运动中是以MR、MP、PY这三个方向来定义

　 （3）静安全系数

　　当直线导轨使用在慢速运动或作动频率不高的状况下，需考虑静安全系数。根据不同的使用状况，计算静负荷必须考虑不同的安全系数，尤其是当导轨受有冲击性负荷时，需要取用较大的安全系数。

　　fSL=C0/P或是fsm=M0/M

　　M0：容许静力矩（kN?m）

　　P：工作负荷（kN）

M：静力矩负荷（kN?M）

2.基本动额定负荷

　　（1）基本动额定负荷（C）的定义

　　基本动额定负荷用于直线导轨承受负荷并作滚动运动时的寿命计算。其定义是在负荷的方向和大小不变的状态下，直线导轨的额定寿命为50
