型号: | D671F |
---|---|
品牌: | 上海高嵩 |
原产地: | 中国 |
类别: | 工业设备 / 机械五金 / 阀门 |
标签︰ | 气动蝶阀 , 气动对夹蝶阀 , 气动阀门 |
单价: |
¥9999
/ 台
|
最少订量: | 1 台 |

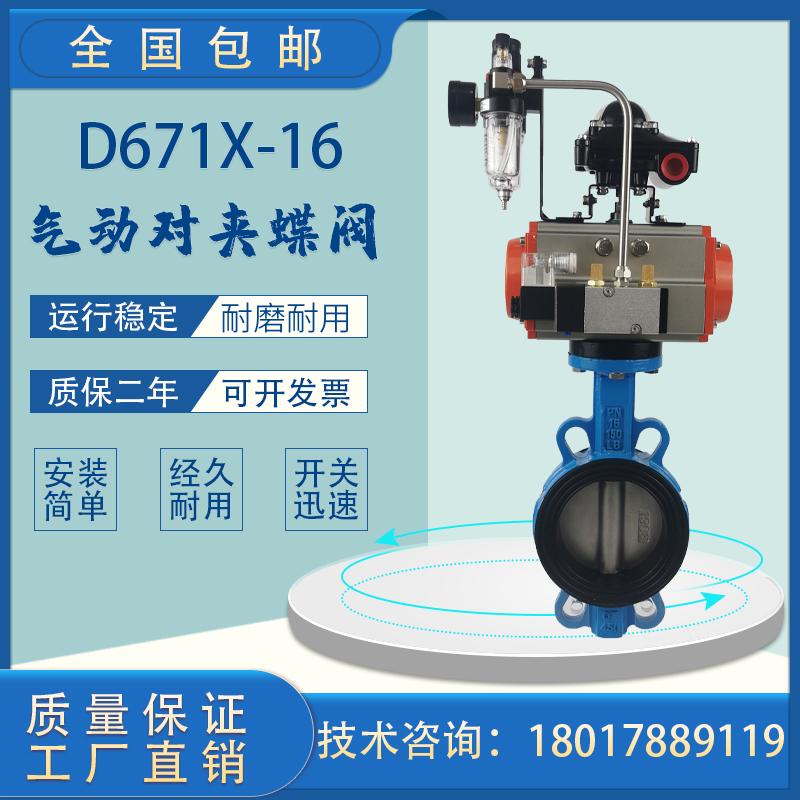

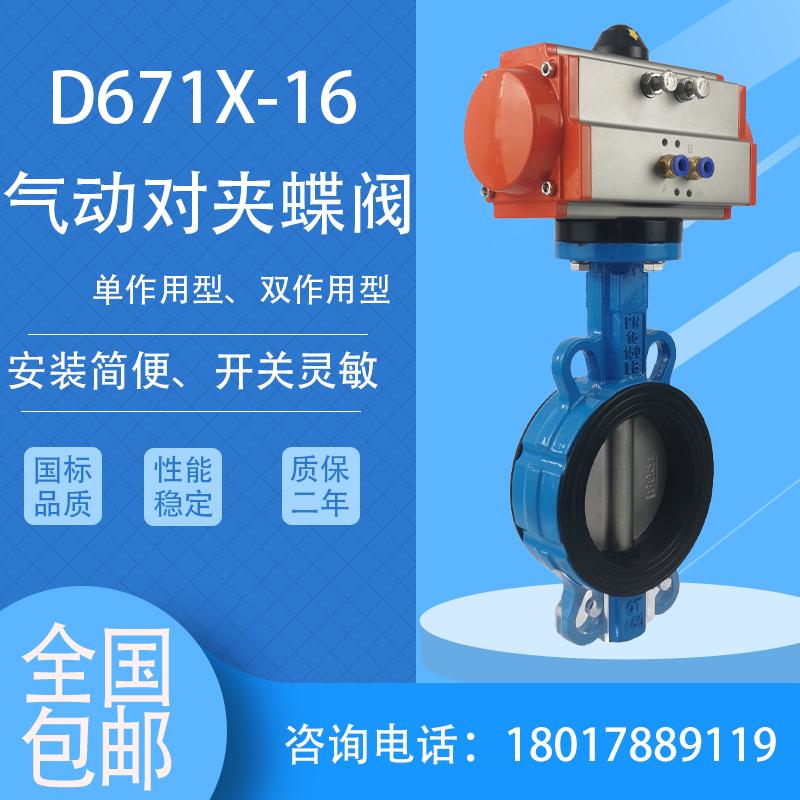

一、气动硬密封蝶阀 产品概述
气动软密封蝶阀是由角行程活塞式气动执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动软密封蝶阀用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动软密封蝶阀其主要特点为:
(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)可以任何位置安装,维修方便。
(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。
(5)密封材料耐老化、耐腐蚀,使用寿命长等特点。
二、气动软密封蝶阀 技术参数
公称通径DN(mm) |
DN50~1000mm |
公称压力(MPa) |
PN1.0、1.6、2.5MPa |
阀体形式 |
直通铸造阀体 |
连接形式 |
法兰式、对夹式 |
阀芯形式 |
蝶板式 |
密封填料 |
丁晴耐油橡胶:耐温80度以内;聚四氟乙烯乙烯:耐温130度以内 |
基本误差 |
带定位器:小于全行程的±2% |
回差 |
带定位器:小于全行程的±2% |
控制方式 |
开关型(开关两位控制)、调节型(4~20mA控制) |
配置执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
三、气动对夹式蝶阀 执行器技术参数
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构、双作用执行机构 |

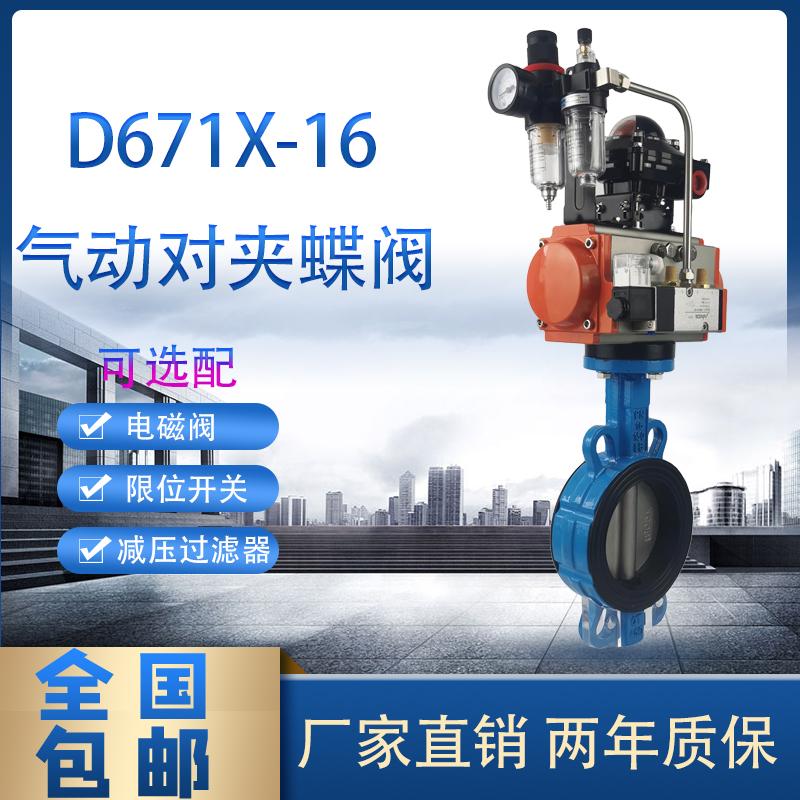

可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、气动软密封蝶阀 主要零件材料
零件名称 |
主要材料 |
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 |
各种橡胶、聚四氟 |
阀杆 |
2Cr13、不锈钢 |
填料 |
O型圈、四氟圈 |
五、气动软密封蝶阀 主要性能规范
公称通径 |
DN(mm) |
50~1000 |
||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
驱动形式 |
气动传动 |
六、气动软密封蝶阀 密封材料和适用温度
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
适用工作温度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
七、气动软密封蝶阀 产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
