供应螺丝是否安装正确的检测方案

供应螺丝是否安装正确的检测方案
型号:自动定位系统
品牌:精视睿电子科技
原产地:中国
类别:电子、电力 / 仪器、仪表 / 自动化成套控制系统
标签︰ccd检测系统 , 螺丝安装检测方案 , 螺丝
单价: ¥10000 / 件
最少订量:1 件

产品描述

螺丝测试内容

螺丝检测主要存在的问题有以下几种:
1.螺丝的有无

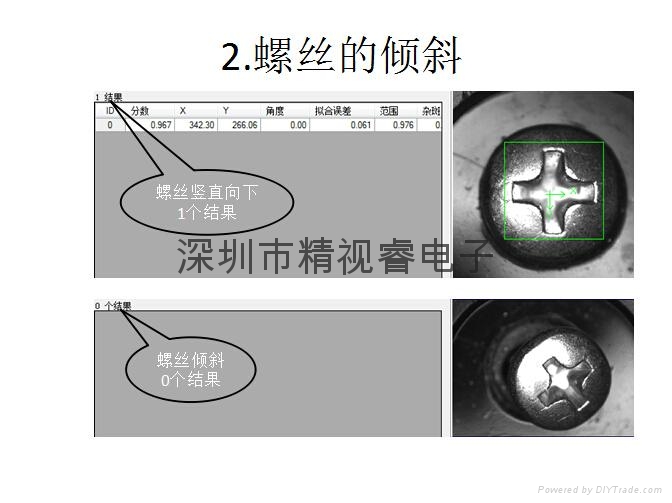

2.螺丝的倾斜
3.螺丝未旋紧
 (1)螺帽上“十”字与标准位置呈角度未旋紧
 (2)螺帽上“十”字摆正但未旋紧



说明:
  通过创建模板,在图像中寻找模板。
  如上图所示,结果数为“1”表示匹配到一个螺丝;结果数为“0”,表示未匹配到螺丝。





3.螺丝未旋紧

(1)螺帽上“十”字与标准位置呈角度未旋紧

说明:
  螺丝旋紧时“十”字作为标准模板,那么在实际中,螺丝“十”字与模板“十”字呈一定角度说明未旋紧。

说明:
  螺丝“十”字方向相同,但螺丝“旋紧”与“未旋紧”半径存在差异。
  旋紧螺丝半径较未旋紧螺丝半径小。





供应螺丝是否安装正确的检测方案 1
