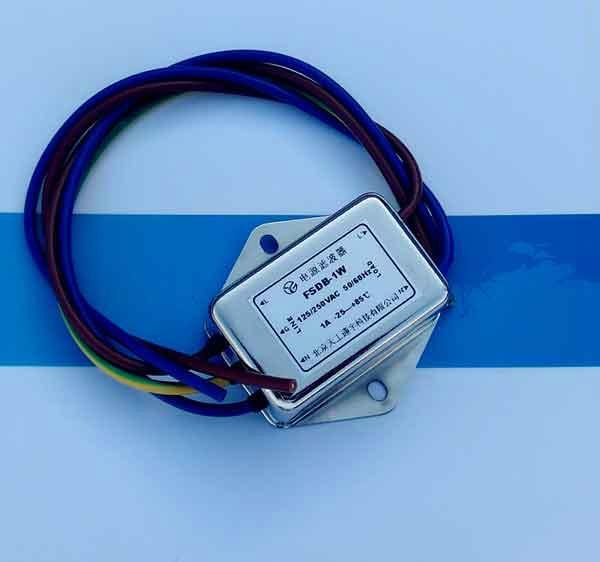

B封装交流双节滤波器



产品特点：

• 能有效抑制电磁干扰（EMI）沿电源线的传导，双向可逆，既能有效防护设备免受来自电网的电磁干扰，又能防止设备向电网发射电磁噪声，常规通用，高性价比，结构紧凑，安装方便；
• 单相双节D系列，两级共模滤波电路，良好的电磁干扰抑制特性；
• 内部节点保持在相对稳定的阻抗上，对源及负载的阻抗依赖较小，滤波性能稳定；
• 能有效抑制连续或间隙性脉冲干扰；

◆ 额定工作电流1-3A, 可承受4―8倍的瞬间过电流，用于功率200W—600W以下的电力电子设备。

• 常规通用，高性价比，结构紧凑，安装方便。

使用场合：

• 用于大多数数字设备，抑制连续或间隙性脉冲干扰；
• 用于存在瞬态干扰的场合及要求通过FCC B级别、VDE0871级别电磁兼容测试的电子设备，特别是对通讯设备、电力监控、消防报警及各种单片机、PLC、门阵列组成的微控制系统的干扰抑制效果显著。



• 技术参数：



额定电压 Rated Voltage	120/250VAC
额定电流 Rated Current	1--3A
工作频率 Operating Frequency	50/60Hz
耐压试验 Test Voltage	线—线  Line to line	1768VDC	1min
	线—地  Line to ground	2000VAC	1min
最大漏电流Leakage current	0.3mA(250VAC@50Hz)
温度范围  Temperature Range	-25--+85℃
端接方式 Termination Methods	输入端 Input	输出端 Output
	UL1015 18号电源线	UL1015 18号电源线



◆ 插入损耗 Insertion Loss in dB

• 共模（CM）,--- 差模（DM）  CM/DM

50Ω测量系统,GB7343/CISPR NO.17出版物  Measured in 50 ohm system ,as GB7343 or CISPR NO.17

（dB）
频率（MHz）	0.01	0.05	0.10	0.15	0.5	1.0	5.0	10	20	30
共   模	12	23	24	26	51	60	76	68	65	56
差   模	8	18	21	24	56	68	80	71	66	55



◆ 电路类型

请baidu北京天工通宇科技有限公司，登录公司官网查询。

◆ 外形尺寸（封装）

请baidu北京天工通宇科技有限公司，登录公司官网查询。

◆  安装提示：

1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；

2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；

3滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。



◆ 参考标准

[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范

[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范

[3] UL1283―1984 电磁干扰滤波器安全标准
