型号: | HGLUGB-DN200/25 |
---|---|
品牌: | 华光/欣久 |
原产地: | 中国 |
类别: | 电子、电力 / 仪器、仪表 / 流量仪表 |
标签︰ | 温压补涡街流量计 , 温补偿涡街流量计 , 压补偿涡街流量计 |
单价: |
¥3900
/ 台
|
最少订量: | 1 台 |
安徽温压补偿涡街流量计三厂家¥大¥全¥新
欢迎选购华光牌仪表电缆,(咨询、选型、报价、订购) 热线:0550-7514987 移动电话:15856658086 询价传真:0550-7514977 QQ在线咨询:532366095 联系人:戴经理 您的需求就是我们的追求, 在线千牛:华光仪表168 微信营销号:15856658086
一、简介说明:

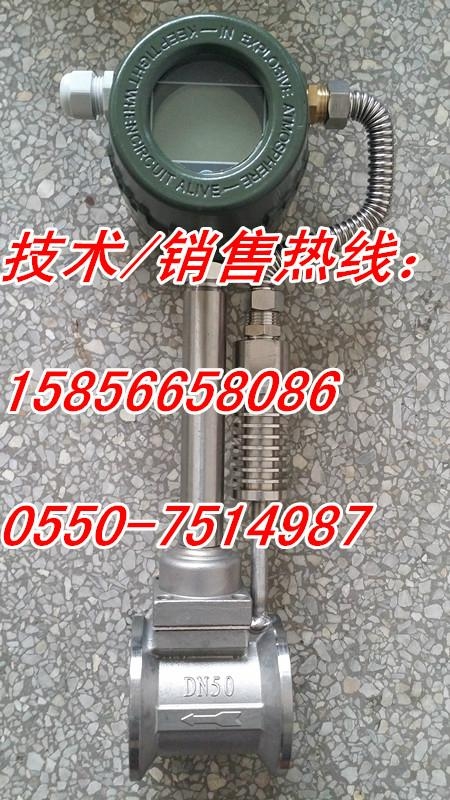

HG-LUGB系列带温压补偿一体式涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。
二、测量原理:
HG-LUGB系列带温压补偿一体式涡街流量计测量原理是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St × V/d 式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、应用范围:
HG-LUGB系列带温压补偿一体式涡街流量计可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量,也可测量含有微小颗粒、杂质的混浊液体,并可作为流量变送器用于自动控制系统中。
四、带温压补偿一体式涡街流量计的性能特点:
1、可在很宽的流量范围内精确测量气体、液体和蒸汽的流量而不受流体物理性质的影响;
2、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温,高压;
3、安全防爆,适用于恶劣环境;
4、无可动部件、无孔洞缝隙设计,产品无磨损、耐脏污,无须机械维修,使用寿命长;
5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
6、温压补偿一体化设计;
7、电流输出均为电隔离型,具有良好的共模干扰抑制能力;
8、同时显示流量值与累计流量值,不必轮流切换;
9、采用抗振动探头,有效消除外界振动影响;
10、采用分体式信号转换器,电缆最长100米;
11、量程比宽达20:1;
12、仪表整体结构设计合理,动态测量范围宽,压力损失小;
13、表体采用不锈钢材质,可适用于腐蚀性介质的测量;
14、现场液晶显示,脉冲、4~20mA输出或485通迅,可与工业自动化系统连接。
五、带温压补偿一体式涡街流量计的技术参数:
1、公称通径(mm):15,25,40,50,65,80,100,125,150,200,250,300,(200~2000插入式) 非标产品可根据用户要求特殊定做。
2、公称压力(MPa):DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货) 。
3、介质温度(℃):压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)。
4、本体材料:仪表外壳采用铝合金,1Cr18Ni9Ti,(其它材料协议供货)。
5、允许振动加速度:压电式:0.2g;电容式:1.0~2.0g。
6、精确度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS。
7、范围度:1:6~1:30。
8、供电电压:传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池。
9、输出信号:方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA。
10、压力损失系数:符合JB/T9249标准 Cd≤2.4。
11、防护等级:普通型IP65 ;潜水型 IP68。
12、环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa。
13、适用介质:气体、液体、蒸汽 。
14、传输距离:三线制 脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω。
15、信号线接口:内螺纹M20×1.5。
16、现场液晶双行显示(温度补偿型)方式:可循环显示温度、压力、瞬时流量、累积流量等参数。
六、带温压补偿一体式涡街流量计选型要点:
1、流量计的选型尽可能不要使用流量工作在下限极限值,故流量计的口径应尽可能小,以获得更大的流速和流量范围。
2、流量计应使用在介质工作压力和温度范围的技术参数内。不要刻意选用高压力等级和超高温度的仪表,应根据实际工作压力和温度选用仪表,后者价格要高些。
3、在爆炸危险场所,应选用防爆型流量计。
4、下限流量取决于介质的工况密度和运动粘度,其上限流量一般不受介质压力和温度的影响,因此确定流量范围只要确定实际可用的下限流量即可。计算出下限流量后,查流量范围表即可确定相应口径。
七、标况流量范围简表:单位(m3/h)
流量 |
液体流量范围 |
气体流量范围 |
饱和蒸汽流量范围 |
|||
口径 |
最小流量 |
最大流量 |
最小流量 |
最大流量 |
最小流量 |
最大流量 |
DN25 |
0.9 |
14 |
8.3 |
110 |
13 |
1500 |
DN40 |
2.5 |
35 |
26 |
300 |
25 |
4400 |
DN50 |
3.3 |
55 |
36 |
480 |
40 |
6800 |
DN80 |
8 |
150 |
90 |
1300 |
100 |
19000 |
DN100 |
14 |
240 |
140 |
2000 |
160 |
29000 |
DN150 |
38 |
450 |
290 |
4100 |
350 |
66000 |
DN200 |
70 |
850 |
620 |
7500 |
620 |
118000 |
DN250 |
130 |
1300 |
700 |
12500 |
970 |
185000 |
DN300 |
180 |
2000 |
920 |
16500 |
1400 |
267000 |
八、涡街流量计选型表:
代号 |
通径 |
流量范围㎡/h |
||||||
HG-LUGB-25 |
DN25 |
1~10(液体) |
25~60(气体) |
蒸汽流量请查看说明书,DN300以上推荐使用插入式涡街流量计 |
||||
HG-LUGB-32 |
DN32 |
1.5~18(液体) |
15~150(气体) |
|||||
HG-LUGB-40 |
DN40 |
2.2~27(液体) |
22.6~150(气体) |
|||||
HG-LUGB-50 |
DN50 |
4~55(液体) |
35~350(气体) |
|||||
HG-LUGB-80 |
DN80 |
9~135(液体) |
90~900(气体) |
|||||
HG-LUGB100 |
DN100 |
14~200(液体) |
140~1400(气体) |
|||||
HG-LUGB150 |
DN150 |
32~480(液体) |
300~3000(气体) |
|||||
HG-LUGB200 |
DN200 |
56~800(液体) |
550~5500(气体) |
|||||
代号 |
功能1 |
|||||||
N |
无温压补偿 |
|||||||
Y |
有温压补偿 |
|||||||
代号 |
输出型号 |
|||||||
F1 |
4-20mA输出(二线制) |
|||||||
F2 |
4-20mA输出(三线制) |
|||||||
F3 |
RS485通讯接口 |
|||||||
代号 |
被测介质 |
|||||||
J1 |
液体 |
|||||||
J2 |
气体 |
|||||||
J3 |
蒸汽 |
|||||||
代号 |
连接方式 |
|||||||
L1 |
法兰卡装式 |
|||||||
L2 |
法兰连接式 |
|||||||
代号 |
功能2 |
|||||||
E1 |
1.0级 |
|||||||
E2 |
1.5级 |
|||||||
T1 |
常温 |
|||||||
T2 |
高温 |
|||||||
T3 |
蒸汽 |
|||||||
P1 |
1.6MPa |
|||||||
P2 |
2.5MPa |
|||||||
P3 |
4.0MPa |
|||||||
W1 |
内部3.6V供电 |
|||||||
W2 |
DC24V供电 |
|||||||
N1 |
不锈钢 |
|||||||
N2 |
碳钢 |
九、设计选用及订货须知:
1、根据测量流体是气体或液体,正确选用分体式涡街流量计。
2、被测流体无腐蚀性选用普通型,有腐蚀性选用不锈钢耐腐型。
3、订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。
4、根据被测流体的测量范围、应用场合等选择合适型号的规格品种。
华光申明:所有产品纯原厂供应无经销商;电话下单、电话订货一律九折!
欣久牌仪表电缆您身边信赖的产品,选择欣久伴您成功!
欢迎光临本公司(咨询、选型、报价、订购) 热线:0550-7514987 移动电话:15856658086 询价传真:0550-7514977 QQ在线咨询:532366095 联系人:戴经理 您的需求就是我们的追求,销售网址:www.hgybxl.com、www.huaguangcoltd.com
