■ 简介

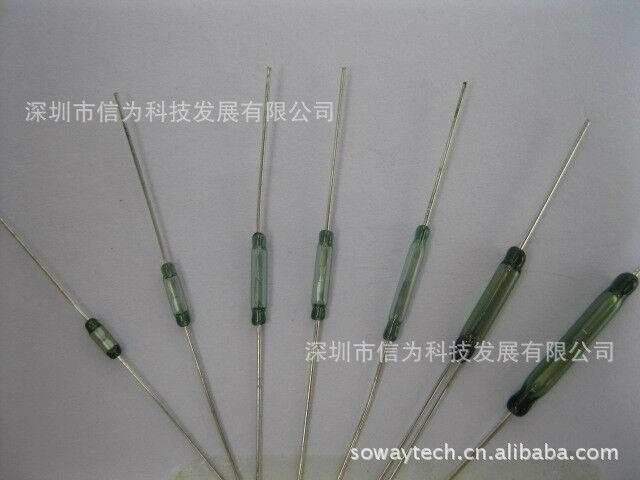

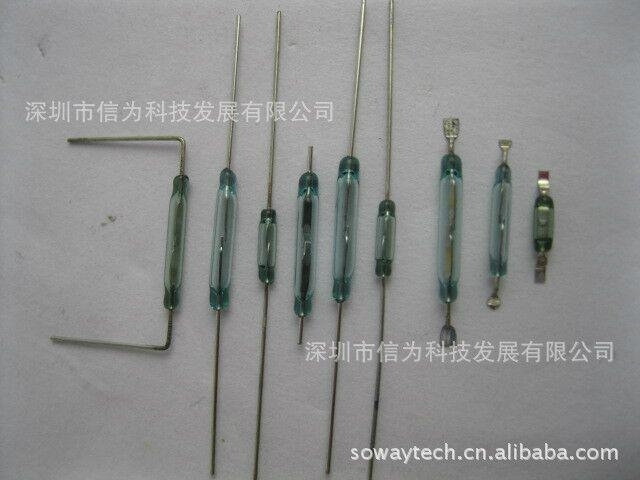

  ORT551在设计上是供2触点型、超小型转变型使用的磁簧开关。为了维持接触可靠性，触点部分和惰性气体一起密封在玻璃管内。

■ 特点

（1）触点与惰性气体一起密封在玻璃管内，不会受到外部气氛的影响。
（2）动作回答速度迅速。
（3）动作系统和电路都位于相同的轴上，适宜使用于高频率传输的应用产品。
（4）小型，重量轻。
（5）触点具有优越的耐蚀性和耐磨损性，使用寿命长，可获得稳定的开关动作。
（6）与永久磁铁组合，就能经济简易地构成接近开关。

■ 用途

控制机器 通信机器 测量机器 民用机器 车载电装机器

项  目

额定

单位

吸合值（PI）

15~30

AT

断开值（DO）

4min

AT

接触电阻值（CR）

100max

mOhm

触点间耐电压

200min（PI>=20）

VDC

150min（15<=PI<20）

VDC

绝缘电阻

Ohm

触点间静电容量

1.5max

pF

触点容量

3

VA

最大开关电压

30DC

V

30AC

V

最大开关电流

0.2

A

最大通电电流

0.5

A

项  目

额定

单位

动作时间

1.0max

ms

跳动时间

NO1 0.5max

ms

NC 1.5max

ms

释放时间

0.5max

ms

谐振频率

6000（+/-）4000

Hz

最大驱动频率

200

Hz
