型号规格：FMG-800/1000/1200, 适用管径分别为Ф168-830/Ф168-1016/Ф168-1220mm

订制Φ□□□-□□□□mm

设备用途：

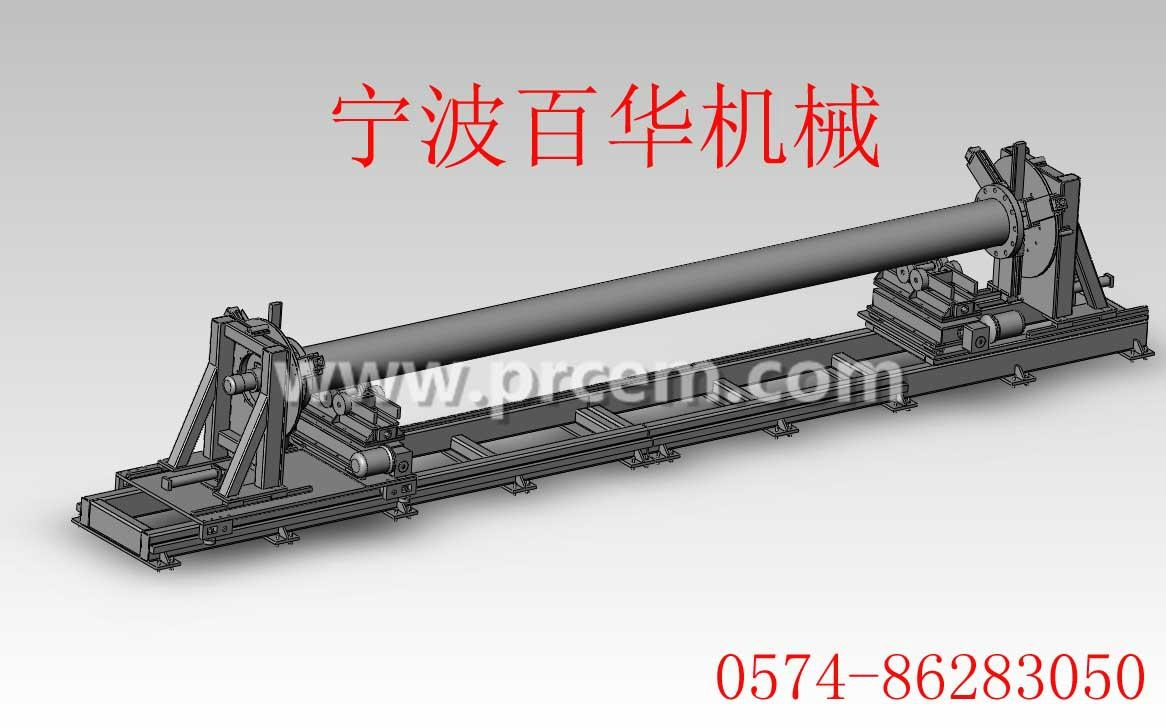

该大管径直管-法兰组对机为直管与法兰焊接前的定位点焊设备，主要用于造船、煤矿瓦斯管、特高压电力铁塔等行业直管与高颈法兰或直管与平焊法兰的机械化半自动或全自动组对。

设备组成：

• 法兰组对机头（含刚性机架、特制电动自定心卡盘、卡盘电动回转机构等）
• 机头轴向移动滑台
• 机头电动行走装置
• 刚性轨道
• 电动剪叉式托管小车
• 点焊电源（选配）

设备功能：

1. 采用特制电动自定心卡盘卡住法兰,同时确保两头法兰同心度和垂直度
2. 采用法兰分度圆螺栓孔定位角度，提高左右螺栓孔的同心度
3. 采用卡盘卡爪前端厚度确定内角焊缝宽度
4. 采用机头两端向中间移动或一头固定一头移动的形式,满足不同长度管子组对
5. 采用卡盘电动回转机构置，实现工件旋转点焊
6. 通过电动剪叉式托管小车实现不同直径的管子组对时的高度升降及径向微调。
