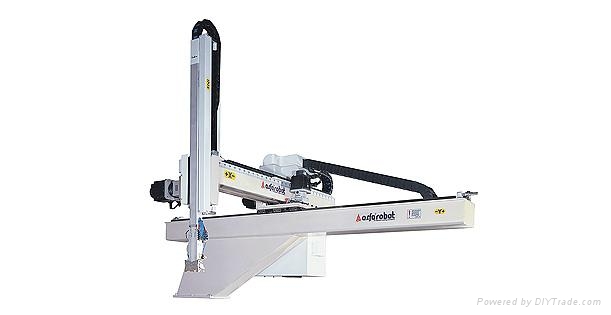

牛头伺服横走型机械手臂
| 型号： | TN系列1300/2500 |
|---|---|
| 品牌： | 天行机械手 alfarobot 艾尔发 |
| 原产地： | - |
| 类别： | 工业设备 / 通用机械 / 电焊、切割设备 |
| 标签︰ | 天行机械手 , 五轴机械臂 , 注塑自动化 |
| 单价： |
-
|
| 最少订量： | - |
产品描述
详情
- New Titan系列机械手臂用于400-4000顿的各型塑料射出成型机，为3轴AC伺服驱动。成品臂为取出产品及水口，上下手臂结构均为双截式；取出时间1.5sec，全循环时间12sec，最大荷重100公斤(含成品与治具)。应用于快速取出或是多样的取出应用，特别是长形状的产品如汽车保险杆、门饰条等。
描述
规格表
一般规格:
| 电源 | 工作气压 | 最大容许气压 | 驱动方式 | 侧姿 | 控制系统 |
| 3øAC220v±10v
50/60HZ |
5kgf/cm²
0.49Mpa |
8kgf/cm²
0.8Mpa |
AC servo motor | 90°Fixed
Pneumatic |
微电脑控制 |
主要规格:
| 机型 | TN1300
WS-S3 |
TN1500
WS-S3 |
TN1700
WS-S3 |
TN1900
WS-S3 |
TN2200
WS-S3 |
TN2500
WS-S3 |
TN3000
WS-S3 |
| 电源容量(KVA) | 4 | 4 | 5 | 6 | 10.5 | 11 | 11 |
| 适用成型机(ton) | 400-600 | 650-1000 | 850-1300 | 1000-1600 | 1600-2500 | 2000-3000 | 2500-4000 |
| 横行行程(mm) | 2000 | 2400 | 2400 | 2700 | 2700 | 3200 | 4000 |
| 驱动方式 | 3轴AC伺服电机驱动 | ||||||
| 引拔行程(mm) | 300-1200 | 400-1500 | 400-1500 | 500-1800 | 500-1800 | 550-2050 | 550-2150 |
| 上下行程(mm) | 1300 | 1500 | 1700 | 1900 | 2200 | 2500 | 3000 |
| 最大荷重(kg) | 12 | 20 | 20 | 30 | 30(50) | 50(100) | 50(100) |
| 取出时间(sec) | 1.5 | 1.8 | 2.0 | 2.5 | 2.8 | 3.5 | 4.5 |
| 全循环时间(sec) | 12 | 14 | 15 | 18 | 19 | 23 | 25 |
| 空气消耗量(NI/cycle) | 80 | 85 | 90 | 95 | 110 | 124 | 130 |
| 净重(kg) | 580 | 700 | 750 | 1500 | 1600 | 2500 | 2800 |
* 因机型不断的改良,外观及规格数据变更时,不另行通知。
