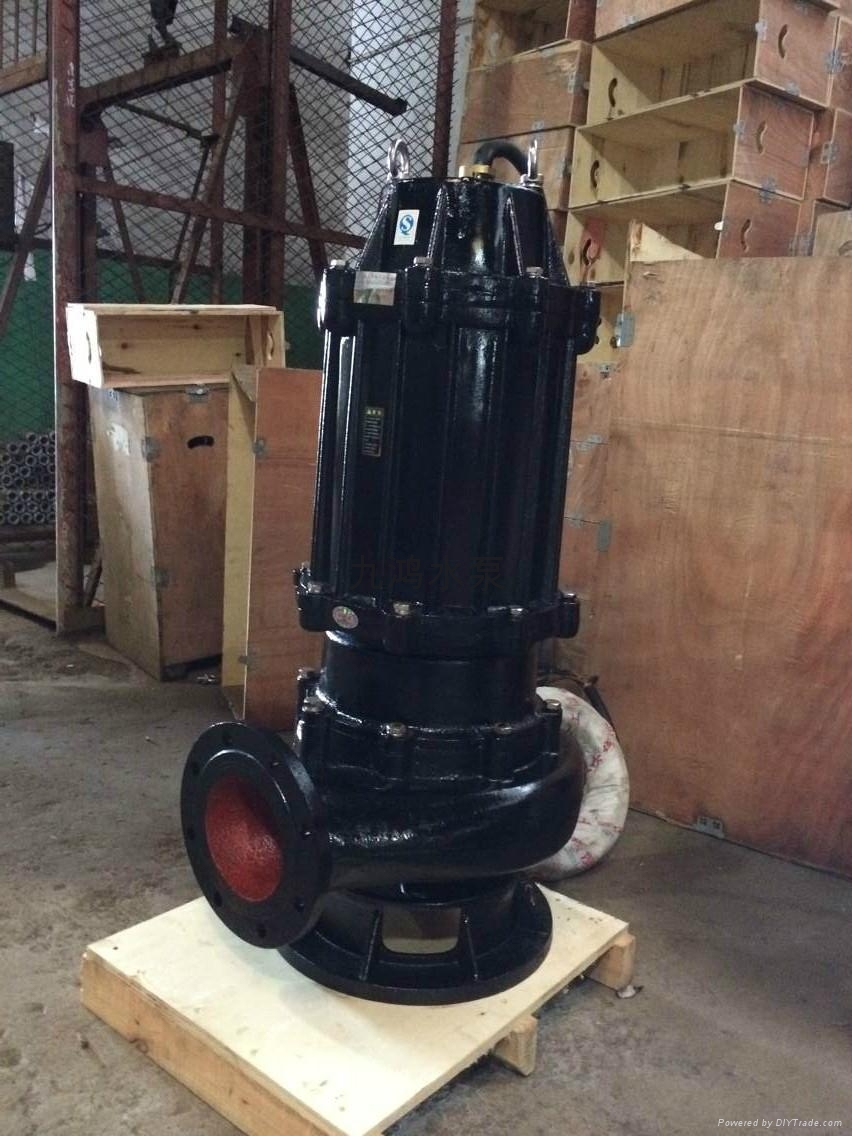

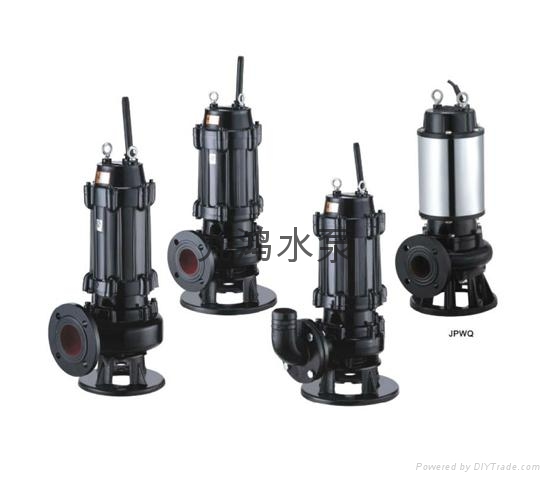

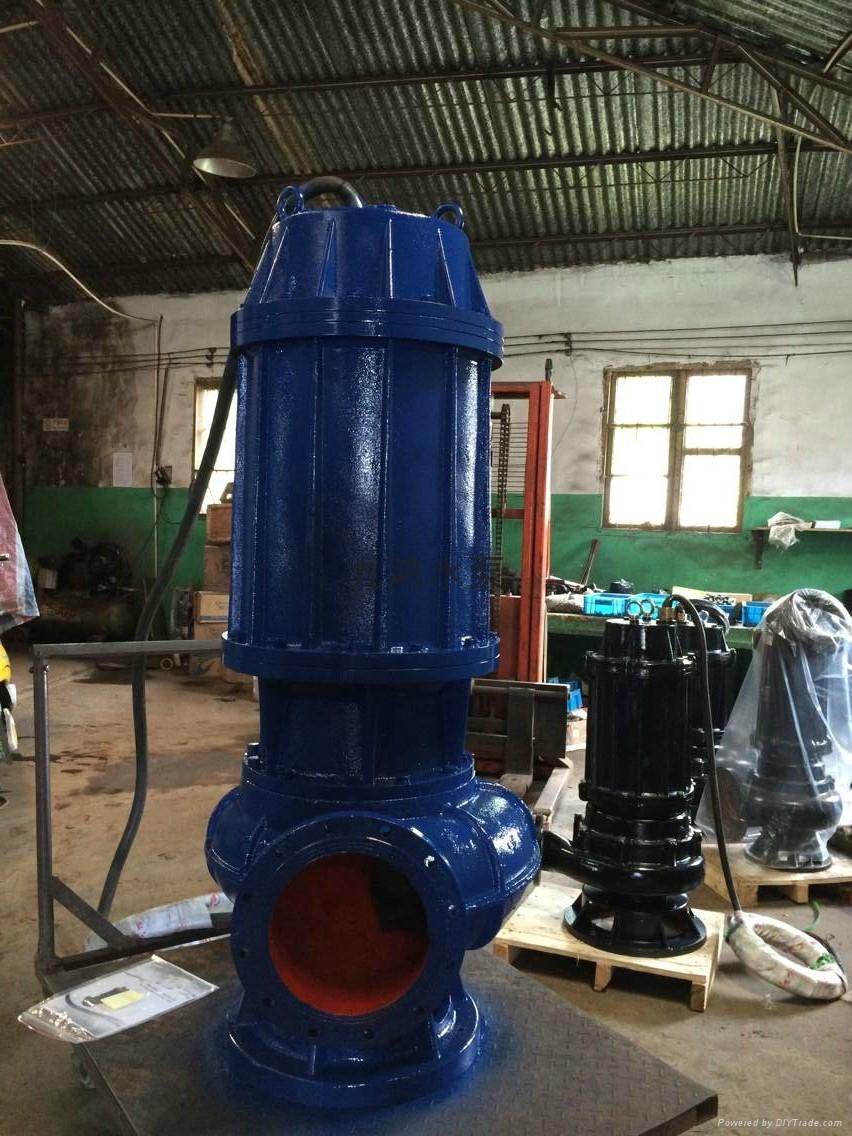

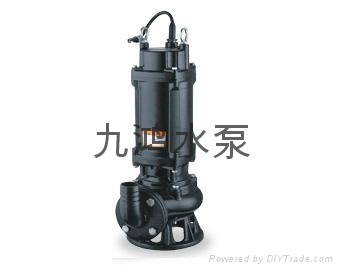

一、WQ型固定式自动耦合装置潜水排污泵产品简介
WQ型固定耦合式潜水排污泵是排污泵与自动耦合装置相结合，实现配套一体化，本公司在消化、吸收国内外同类产品先进技术的基础上研制成功的，具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有独特功能。
WQ型固定耦合式潜水排污泵系列泵排出水口径为50∽600mm，流量10~7000m3/h,扬程为5∽60m,功率为1.5~315KW,通过固体颗粒直径为20~145mm。
潜水排污泵的自动耦合装置，包括耦合器、耦合法兰、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。采用上述结构，使耦合滑板和耦合底座的耦合接触面被环形密封凹槽密封牢固.
WQ型固定耦合式潜水排污泵体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制，并备有自动保护装置及控制柜，双导轨自动安装系统等。
二、WQ型固定式自动耦合装置潜水排污泵产品结构特点
WQ型固定耦合式潜水排污泵结构紧凑，并配合控制柜设置了各种状态显示，保护装置，使得泵运行可靠、安全。
1、独特的电缆密封设计，排除了电缆漏水的隐患。
2、定子采用F级绝缘，装有热保护元件。
3、18.5KW以上泵采用外循环水自动冷却，保证电泵在最低水位状态下安全运行。
4、电机腔下底部装有浮子开关，对电机侧机械密封实施监护。
5、在泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。
6、波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转，可使泵安全连续运行8000小时以上。
7、副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。
8、叶轮设计独特，大流道能够通过长纤维及污物，防缠绕、抗堵塞、过流能力强。
9、叶轮与蜗壳下端之间装有可更换的耐磨套，保持泵以最佳效率运行。
三、WQ型固定式自动耦合装置潜水排污泵产品使用条件
1、电机额定电压380V，频率50HZ三相交流电源。
2、输送介质温度不超过60°。
3、输送液体介质PH值为5-9，如有酸碱性，请向本公司联系，选用不锈钢材质。
4、输送介质中固相物容积比在2%以下。
5、输送介质密度小于1.2×103Kg/m3
6、水泵立式作业情况下，液位必须超过整泵的2/3，保证水泵在水中运行，起到水冷却，保护电机作用。
四、WQ型固定式自动耦合装置潜水排污泵产品用途
WQ型固定耦合式潜水排污泵主要用于市政工程、建筑、宾馆、工业、医院、饭店等行业。用于排送带固体及各种长纤维的废水、淤泥、城市生活污水（包括有腐蚀性、侵蚀性介质的场合）。
五、WQ型固定式自动耦合装置潜水排污泵型号意义
型号200WQ250-22-30
出水口径-200（mm）
固定耦合式潜水排污泵-WQ
流量-250（m3/h）
扬程-22（m）
功率-30（kw）
六、WQ型固定式自动耦合装置潜水排污泵产品型号规格参数
|
序号
|
型 号
|
口径
|
流 量
|
扬程
|
功率
|
耦合
|
|
(mm)
|
(m3/h)
|
（L/S）
|
(m)
|
(kw)
|
|
1
|
50WQ20-7-0.75
|
50
|
20
|
5.6
|
7
|
0.75
|
50GAK
|
|
2
|
50WQ10-10-0.75
|
50
|
10
|
2.8
|
10
|
0.75
|
50GAK
|
|
3
|
50WQ8-12-1.1
|
50
|
8
|
2.2
|
12
|
1.1
|
50GAK
|
|
4
|
50WQ15-15-1.5
|
50
|
15
|
4.2
|
15
|
1.5
|
50GAK
|
|
5
|
50WQ20-15-1.5
|
50
|
20
|
5.6
|
15
|
1.5
|
50GAK
|
|
6
|
50WQ25-10-1.5
|
50
|
25
|
6.9
|
10
|
1.5
|
50GAK
|
|
7
|
50WQ15-25-2.2
|
50
|
15
|
4.2
|
25
|
2.2
|
50GAK
|
|
8
|
50WQ27-15-2.2
|
50
|
27
|
7.5
|
15
|
2.2
|
50GAK
|
|
9
|
50WQ15-30-3
|
50
|
15
|
4.2
|
30
|
3
|
50GAK
|
|
10
|
50WQ25-20-4
|
50
|
25
|
6.9
|
20
|
4
|
50GAK
|
|
11
|
50WQ30-18-4
|
50
|
30
|
8.3
|
18
|
4
|
50GAK
|
|
12
|
50WQ25-32-5.5
|
50
|
20
|
5.6
|
30
|
5.5
|
50GAK
|
|
13
|
50WQ20-40-7.5
|
50
|
20
|
5.6
|
40
|
7.5
|
50GAK
|
|
14
|
50WQ30-30-7.5
|
50
|
30
|
8.3
|
30
|
7.5
|
50GAK
|
|
15
|
65WQ25-15-2.2
|
65
|
25
|
6.9
|
15
|
2.2
|
65GAK
|
|
16
|
65WQ40-9-3
|
65
|
40
|
11.1
|
9
|
3
|
65GAK
|
|
17
|
65WQ37-13-3
|
65
|
37
|
10.3
|
13
|
3
|
65GAK
|
|
18
|
65WQ25-25-4
|
64
|
25
|
6.9
|
25
|
4
|
65GAK
|
| |
65WQ30-20-4
|
65
|
30
|
8.3
|
25
|
4
|
65GAK
|
|
19
|
65WQ25-30-5.5
|
65
|
25
|
6.9
|
30
|
5.5
|
65GAK
|
|
20
|
65WQ30-40-7.5
|
65
|
30
|
8.3
|
40
|
7.5
|
65GAK
|
|
21
|
65WQ40-30-7.5
|
65
|
40
|
11.1
|
30
|
7.5
|
65GAK
|
|
22
|
65WQ30-45-11
|
65
|
30
|
8.3
|
45
|
11
|
65GAK
|
|
23
|
65WQ30-60-15
|
65
|
30
|
8.3
|
60
|
15
|
65GAK
|
|
24
|
80WQ30-10-1.5
|
80
|
30
|
8.3
|
10
|
1.5
|
80GAK
|
|
25
|
80WQ40-7-2.2
|
80
|
40
|
11.1
|
7
|
2.2
|
80GAK
|
|
26
|
80WQ30-8-2.2
|
80
|
30
|
8.3
|
8
|
2.2
|
80GAK
|
|
27
|
80WQ50-10-3
|
80
|
50
|
13.9
|
10
|
3
|
80GAK
|
|
28
|
80WQ43-13-3
|
80
|
43
|
11.9
|
13
|
3
|
80GAK
|
|
29
|
80WQ40-15-4
|
80
|
40
|
11.1
|
15
|
4
|
80GAK
|
|
30
|
80WQ50-13-4
|
80
|
50
|
13.9
|
13
|
4
|
80GAK
|
|
31
|
80WQ50-20-5.5
|
80
|
50
|
13.9
|
20
|
5.5
|
80GAK
|
|
32
|
80WQ65-25-7.5
|
80
|
65
|
18.1
|
25
|
7.5
|
80GAK
|
|
33
|
80WQ80-15-7.5
|
80
|
80
|
22.2
|
15
|
7.5
|
80GAK
|
|
34
|
80WQ40-40-11
|
80
|
40
|
11.1
|
40
|
11
|
80GAK
|
|
35
|
80WQ50-35-11
|
80
|
50
|
13.9
|
35
|
11
|
80GAK
|
|
36
|
80WQ50-50-15
|
80
|
50
|
13.9
|
50
|
15
|
80GAK
|
|
37
|
100WQ70-6-3
|
100
|
70
|
19.4
|
6
|
3
|
100GAK
|
|
38
|
100WQ100-7-4
|
100
|
100
|
27.8
|
7
|
4
|
100GAK
|
|
39
|
100WQ80-10-4
|
100
|
80
|
22.2
|
1
|
4
|
100GAK
|
|
40
|
100WQ65-15-5.5
|
100
|
65
|
18.1
|
15
|
5.5
|
100GAK
|
|
41
|
100WQ110-10-5.5
|
100
|
110
|
30.6
|
10
|
5.5
|
100GAK
|
|
42
|
100WQ80-20-7.5
|
100
|
80
|
22.2
|
20
|
7.5
|
100GAK
|
|
43
|
100WQ100-15-7.5
|
100
|
100
|
27.8
|
15
|
7.5
|
100GAK
|
|
44
|
100WQ100-25-11
|
100
|
100
|
27.8
|
25
|
11
|
100GAK
|
|
45
|
100WQ100-28-15
|
100
|
100
|
27.8
|
28
|
15
|
100GAK
|
|
46
|
100WQ120-25-15
|
100
|
120
|
33.3
|
25
|
15
|
100GAK
|
|
47
|
100WQ100-30-18.5
|
100
|
100
|
27.8
|
30
|
18.5
|
100GAK
|
|
48
|
100WQ100-35-22
|
100
|
100
|
27.8
|
35
|
22
|
100GAK
|
|
49
|
100WQ100-45-30
|
100
|
100
|
27.8
|
45
|
30
|
100GAK
|
|
50
|
100WQ100-50-37
|
100
|
100
|
27.8
|
50
|
37
|
100GAK
|
|
51
|
100WQ100-60-45
|
100
|
100
|
27.8
|
60
|
45
|
100GAK
|
|
52
|
150WQ120-10-5.5
|
150
|
120
|
33.3
|
10
|
5.5
|
150GAK
|
|
53
|
150WQ145-9-7.5
|
150
|
145
|
40.3
|
9
|
7.5
|
150GAK
|
|
54
|
150WQ110-10-7.5
|
150
|
110
|
30.6
|
10
|
7.5
|
150GAK
|
|
55
|
150WQ150-12-11
|
150
|
150
|
41.7
|
12
|
11
|
150GAK
|
|
56
|
150WQ200-10-15
|
150
|
200
|
55.6
|
10
|
15
|
150GAK
|
|
57
|
150WQ180-15-15
|
150
|
180
|
50
|
15
|
15
|
150GAK
|
|
58
|
150WQ180-20-18.5
|
150
|
180
|
50
|
20
|
18.5
|
150GAK
|
|
59
|
150WQ150-26-18.5
|
150
|
180
|
50
|
26
|
18.5
|
150GAK
|
|
60
|
150WQ200-20-22
|
150
|
200
|
55.6
|
20
|
22
|
|
|
