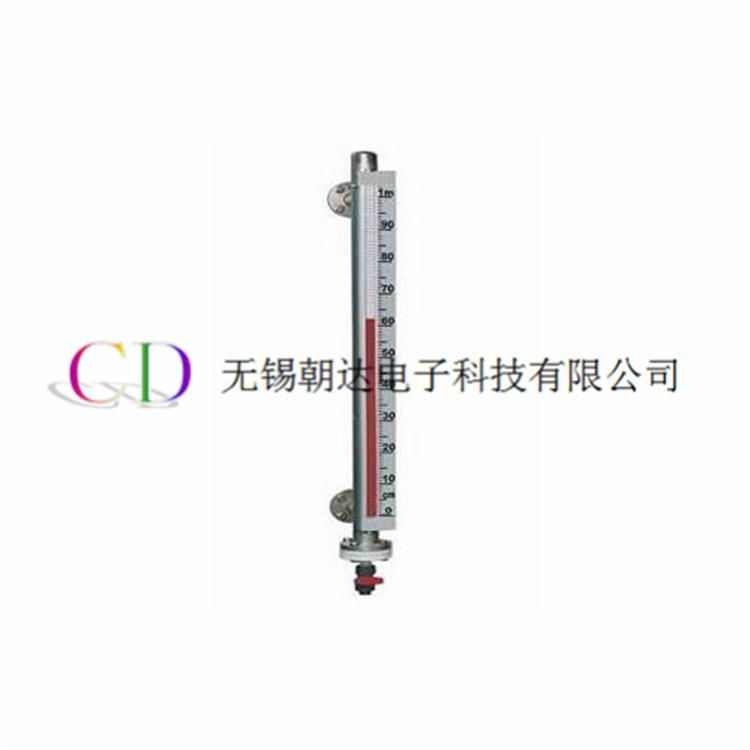

一：产品概述

     磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。液位计可以做到高 密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性。

二：原理

     磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

三：技术参数

测量范围：200-15000mm

测量精度:  ±10mm;

介质温度:  ≤80。C ,如特殊要求也制作成≤480。C

介质比重：≥0.45

介质粘度：≤0.02Pa.S

防爆等级：Exd Ⅱ BT6.ExiacT6

防护等级：IP66

材质：各种牌号不锈钢、PVC等

连接方式：法兰DN20、DN25（松套）

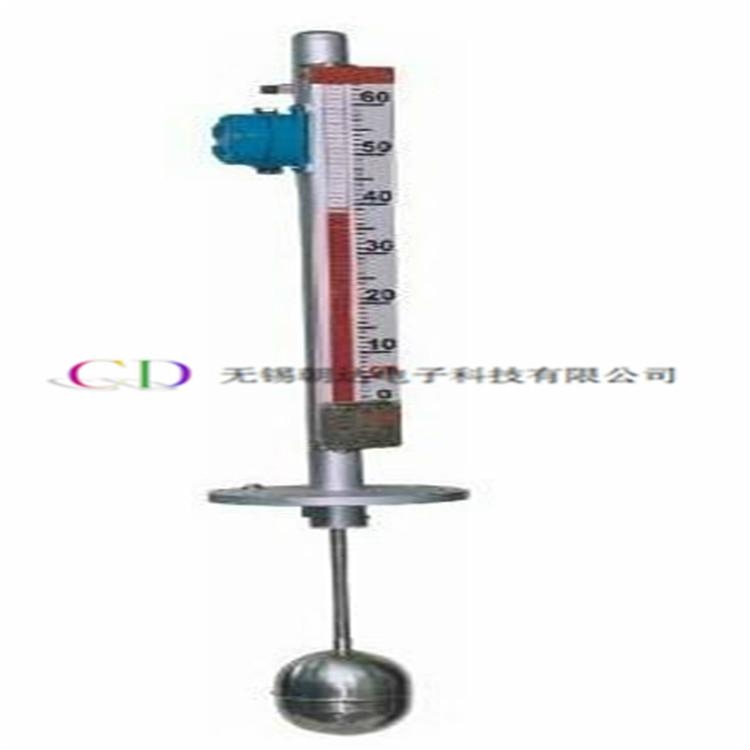

安装方式：侧装、顶装

四：使用注意事项

1.液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。

2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

3.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

4.远传配套仪表上感应面应面向和紧贴主导管；

5.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；

6.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；
