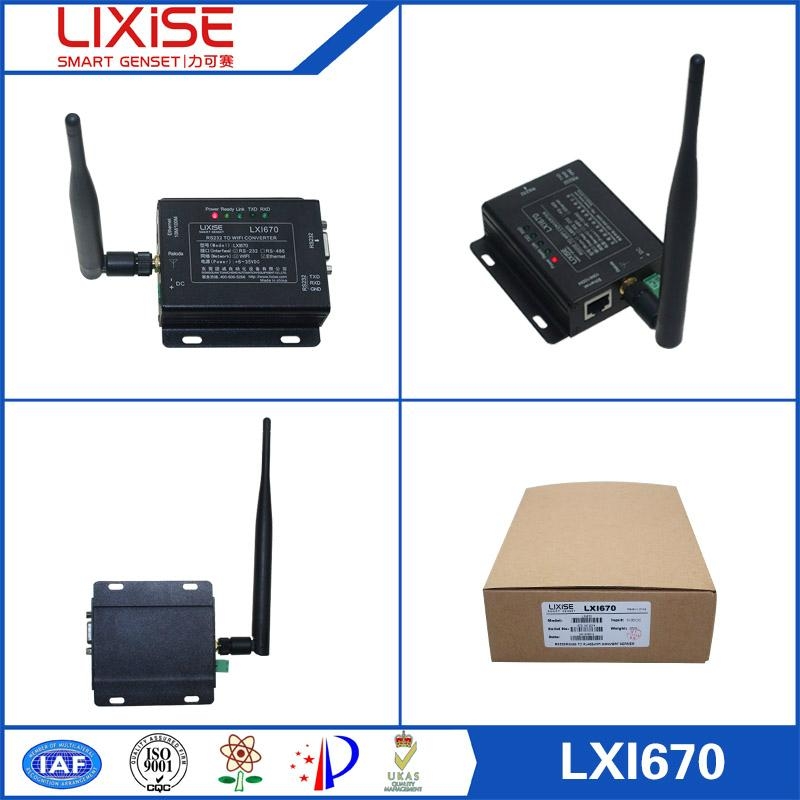

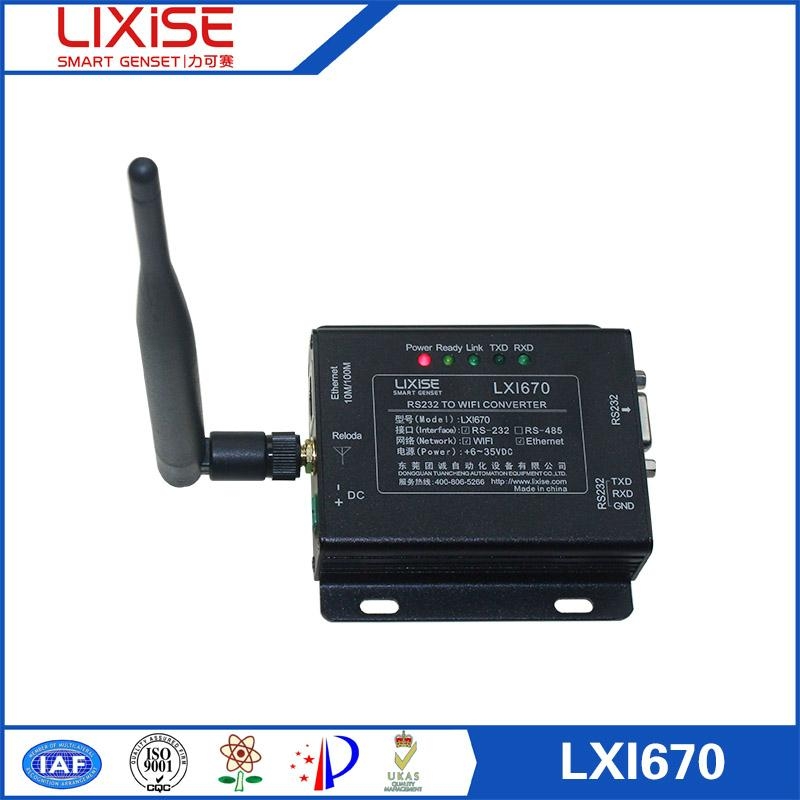

产品介绍

LXI670无线数据传输设备是一款工业级RS232转WIFI、以太网的数据传输设备。该产品内部集成了高性能、低功耗的工业级通信模块，是RS232转以太网、WIFI 通信技术完美应用的一款产品。

LXI670 基于 ARM 平台、嵌入式操作系统，内置工业级模块，可在恶劣环境下使用，工作温度适用范围可达－40℃~＋85℃。LXI670 提供标准 RS232   DB9串行接口和3P端子，可以快速与 PLC、工控机、仪器、仪表、RTU 等设备相连，用户设备通过RS232与 LXI670相连的设备数据传输到Internet 上的一台主机上，实现数据远程透明传输，用户无论身处何地都可以通过因特网远程管理自己的设备。

LXI670 外形小巧，坚固耐用，稳定可靠，安装方便，可广泛应用于建筑、楼宇、隧道、交通等行业应用。



产品特性

1、 LXI670支持 RS232 和 RS485 接口设备与 WIFI 或有线以太网的透明传输或协议传输。

2、 LXI670 采用宽电压设计，电源 6~35VDC输入；

3、 WIFI 信号通过外置天线收发，可以实现 400M距离的视距通讯；

4、 外壳采用铝合金喷砂阳极氧化工艺，具有外观精巧，抗压，抗摔，抗干扰的性能。

5、 LXI670 可以作为无线数据透传设备，也可以当作无线路由器使用，网络连接可以是WIFI或者以太网接口（网线接口）；

6、 支持硬件流控（RTS/CTS）的RS232 接口，和计算机引脚定义一致的公口(针)；

7、 RJ45网络连接，可以实现有线以太网的传输；

8、 数据全透明传输，用户无需了解复杂的 TCP/IP、PPP 等协议；

9、 Reload 重载初始配置按钮，再也不用担心设置错（工作状态下，按下一秒轻触开关放开即可载入默认设置并自动重启）；

10、丰富的状态指示灯Power Ready Link TXD RXD；

11、支持数据中心动态域名或 IP 地址访问；

12、支持断线自动重连功能；

13、支持本地和远程图形化界面配置与维护；

14、支持数据中心虚拟串口功能，无缝衔接现有上位机软件。



技术参数

项目 指标
无线参数	标准认证	FCC/CE
	无线标准	802.11 b/g/n
	频率范围	2.412GHz-2.484GHz
	发射功率	802.11b: +20dBm(Max.)
		802.11g: +18dBm(Max.)
		802.11n: +15dBm(Max.)
		用户可以配置功率
	接收灵敏度	802.11b: -89dBm
		802.11g: -81dBm
		802.11n: -71dBm
	天线选项	外置：I-PEX 连接器
硬件参数	数据接口	UART：1200bps - 230400bps
		以太网：100Mpbs
		GPIO
	工作电压	DC6-18V
	工作温度	-25℃- 85℃
	存储温度	-40℃- 125℃
	尺寸	84*84*25mm(L*W*H)
软件参数	无线网络类型	Station/AP 模式
	安全机制	WEP/WPA-PSK/WPA2-PSK/WAPI
	加密类型	WEP64/WEP128/TKIP/AES
	工作模式	透明传输模式，协议传输模式
	串口命令	AT+命令结构
	网络协议	TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
	最大 TCP 连接数	32
	用户配置	Web 服务器＋AT 命令 配置
	客户应用软件	支持客户定制应用软件







      典型应用

通过 LXI670 模块可以让远端的用户设备和管理中心的电脑进行透明数据通信。 透明数据通信：

意思即为用户设备与 LXI670 之间没有通信协议，LXI670 将用户设备发送过来的 数据不做修改的传送到目标 PC 上，运行于 PC 上的软件可以完整的接收到 LXI670 发来的数据包。比如用户设备发送一个字节数据为 0x68，那么在 PC 端运行的软件就会收到一个字节 数据 0x68。从 PC 到用户设备的通信过程与之相同。
