【WX-DPG】Profibus总线数据光端机



【WX-DPG】：工业级 Profibus总线数据光端机OLM           说明书下载             功能选购

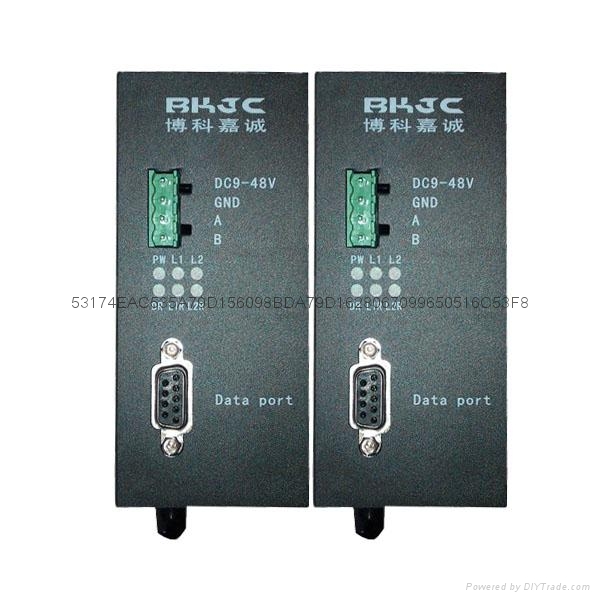

产品介绍：

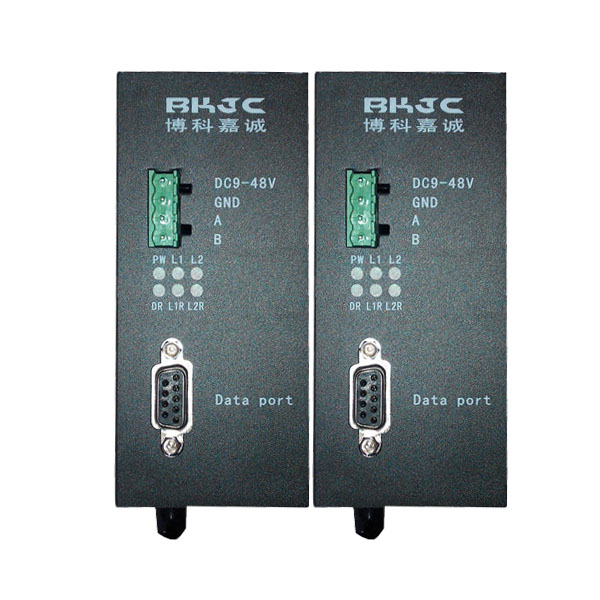

        WX-DPG系列产品是一款工业级Profibus-DP光纤模块,速率最高支持12M（可选），波特率自适应。标准PROFIBUS-DP接口，标准35mm导轨安装,DC9-30V宽压供电。PROFIBUS光纤传输是国际标准IEC61158 TYPE-3：PROFIBUS推荐的4种物理传输介质之一； 其主要优点是抗电磁干扰能力强（不共地、抗雷击）、长距离传输（多模光纤传输距离2KM、 单模光纤传输距离20KM）和环形拓扑结构实现的冗余传输。   WX-DPG系列PROFIBUS光纤链路模块，可用于PROFIBUS光纤通信组网，具有总线型、星型、或环网结构。环网结构可构成冗余的光纤传输网络。

      在功能上可以替代Siemens(西门子) OLM-G11、G12(6GK1502、6GK1503)，HIRSCHMANN (赫思曼) OZD Profi G11、G12系列光纤中继产品。

产品特点：

1、标准PROFIBUS-DP接口。

2、通信波特率自适应，9600--12Mbps。

3、光纤最远通信距离可达20KM。

4、接口采用工业端子和标准Profibus-DP接口，为现场接线提供了方便。

5、协议支持：ModBus、ProfiBus、Foundation、FieldBus

6、采用DC9-30V宽电源输入模式，满足不同工业现场的需求。

7、采用标准工业35mm导轨安装方式。



光纤接口：

1、   光纤波长：多模：850nm、1310 nm；

2、   单模：1310 nm、1550nm；

3、   传输光纤：多模：50/125、62.5/125、100/140um；

4、   单模：8.3/125、9/125um、10/125um；

5、   传输距离：多模2KM；单模：20KM；

6、   光纤接口类型：ST接口。



其它指标：

1、 电流电源：DC9-30V ；150mA；

2、 外形尺寸：51mm×115mm×88mm；

3、 工作温度：-20到70℃；（可定制-40℃到75℃）

4、 相对湿度：≤90%(无冷凝)；

5、 存放温度：﹣40～80℃。

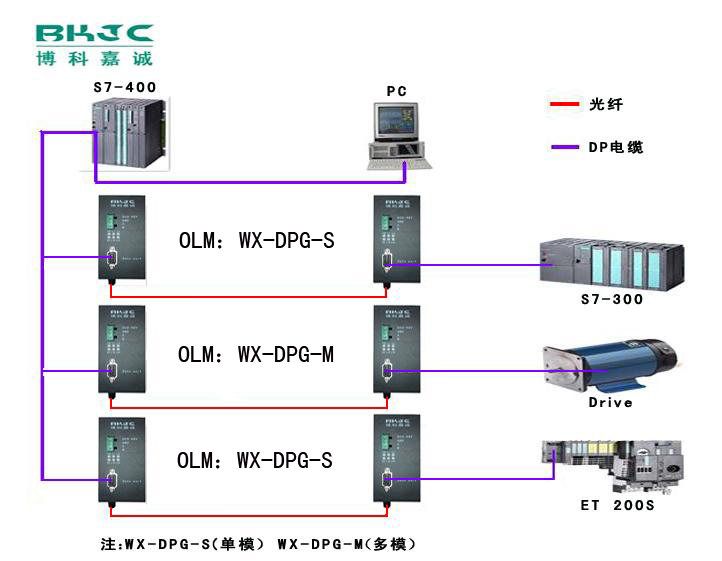

产品应用图1：（总线型）

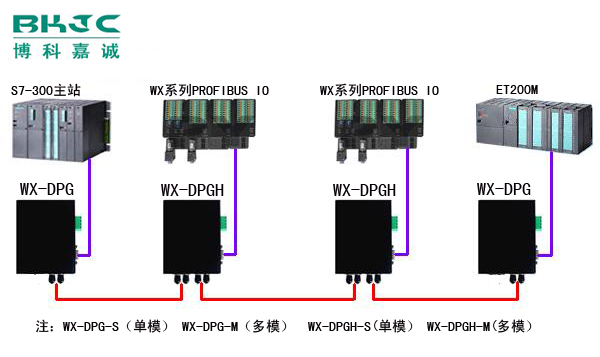

 产品应用图2：（星型）

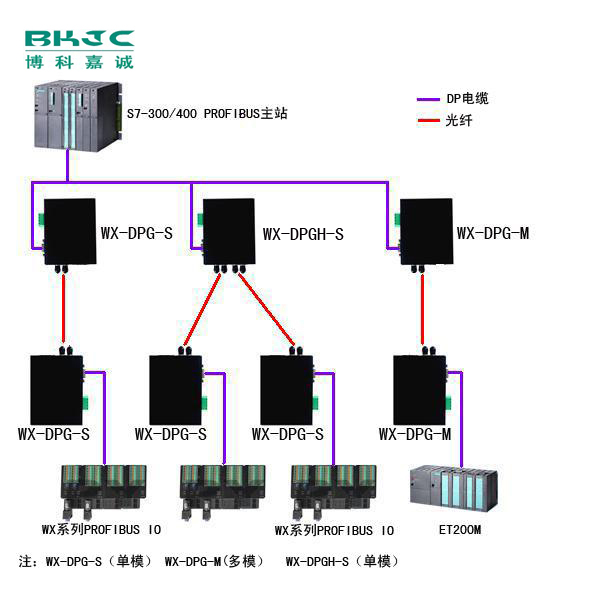

产品应用图3：（支链型）

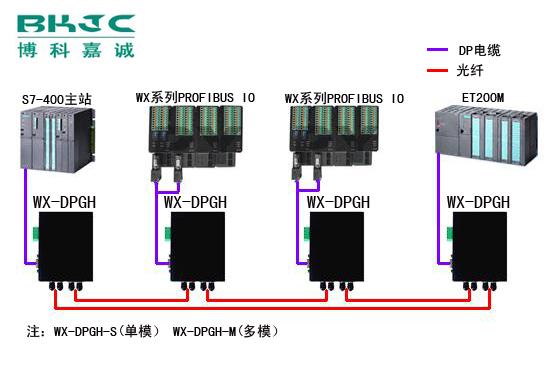

产品应用图4：（环网型）

功能选购：

WX-DPG-M  工业级Profibus-DP总线数据光端机,传输距离 2KM，多模双纤,FC/SC/ST光口可选，DC9-30V供电，单路光口（总线型）

WX-DPG-S  工业级Profibus-DP总线数据光端机,传输距离 20KM，单模（单/双）纤,FC/SC/ST光口可选，DC9-30V供电，单路光口（总线型）

WX-DPGH-M  工业级Profibus-DP总线数据光端机,传输距离 2KM，多模双纤,FC/SC/ST光口可选，DC9-30V供电，双路光口 （点对多点式，支持星状式，支链式，环网式）

WX-DPGH-S  工业级Profibus-DP总线数据光端机,传输距离 20KM，单模（单/双）纤,FC/SC/ST光口可选，DC9-30V供电，双路光口（点对多点式，支持星状式，支链式，环网式）
