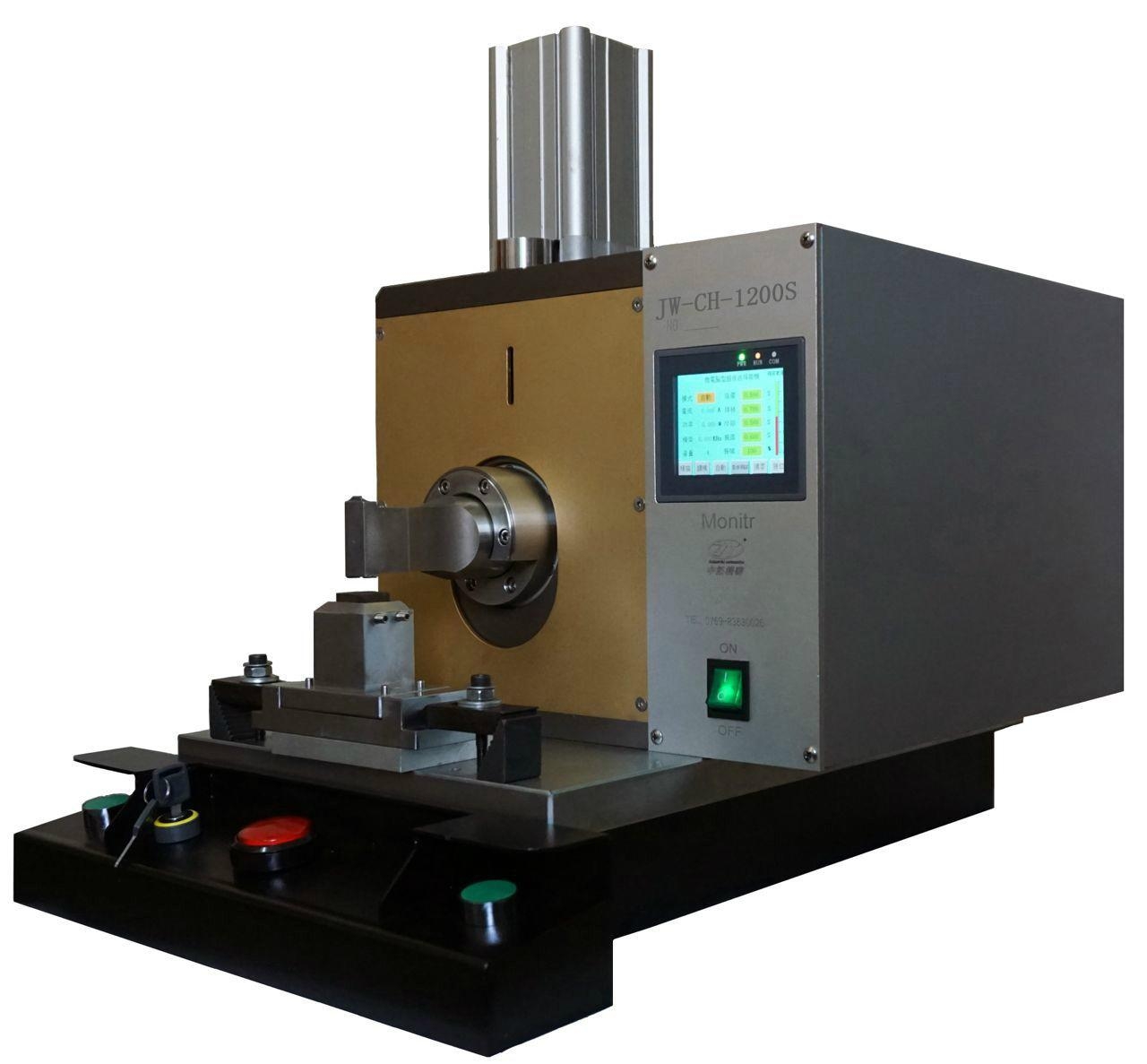

JW-CHXS精密超声波金属焊接机

产品特点

◆采用了最新IC控制技术，可以提供时间，功率，压力，焊接深度等多种焊接模式

◆适合于对过程控制和焊接质量有着非常高要求的焊接应用

◆全系列配ZT最先型SG系列数位超声波发生器，全功能MPS4控制器，全新设计的压机，能适应更多种产品应用场合，焊接品质更高，焊接过程更为顺畅快捷

◆可实现分别应用于手动，半自动或者全自动的生产环境，按机型可定制功率输出：1500W到7500W

◆空载，免载均有谐振，无需调节焊头

◆采用伺服调节焊接高度，全数字控制单元由触摸屏输入，可调节焊接精度可达0.01mm及时间精确可达0.1毫秒

◆不需要预热产品，可选择不同焊接面模具纹路

◆焊接后导电性好，电阻系数极低或近乎零，焊接时间短，不需任何助焊剂，气体，焊料

产品适用：

适用行业：新能源，电池，太阳能，军工，航天，眼镜，动力电机，超级电容等

◆适用：铜、铝、不锈钢、镍、金、银等非钢类材质

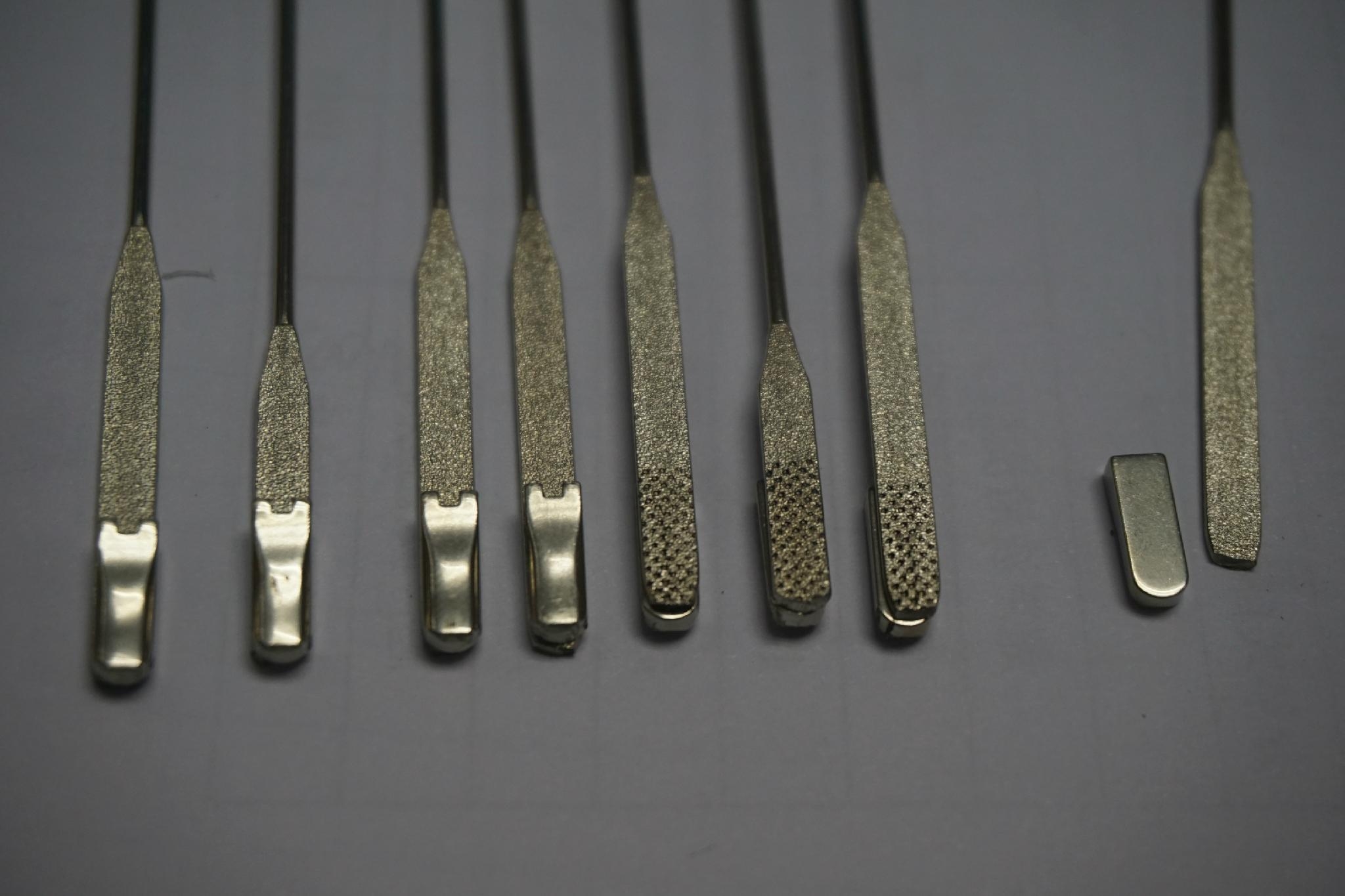

◆适用产品如：电池连接件 端子 太阳能

◆镍氢电池镍氢电池镍网与镍片互熔

◆锂电池、聚合物电池铜箔与镍片互熔，铝箔与铝片互熔, 铜箔与镍片（负极）、铝箔与铝片（正极）、铝与镍、铝镍复合带、盖板、盖帽

◆电线互熔，偏结成一条与多条互熔

◆电线与各种电子元件，接点、连接器互熔：贴片厚膜电阻、贴片电感、继电器、电磁开关、无熔丝开关、连接器、二极管引线：电解电容极耳、互感器

◆各种家电用品、机车用品的大型散热座、热交换鳍片、蜂窝心的互熔

◆电磁开关、无熔丝开关等大电流接点，异种金属片的互熔

◆金属管的封尾、切断可水、气密

◆汽车配件：安全气囊线束、集电环，灯丝、灯盖。



基本参数及机型

机器型号	JW-CH-1200S	JW-CH-4000S	JW-CH-7500S
频率	40HZ	20HZ	20KZ
整机功率	600-1200W	800-3000W	4000-7500W
重量	42KG	35KG	35KG
电源	220V	220V	220V
焊接面积	5*8*0.2	8*10*1.5	8*10*3
整机外形尺寸	650*400*450	650*400*450	750*400*450



具体应用如：

·                                 多股绞合线与排线的焊接

·                                 转子与整流器的焊接

·                                 稀有金属电接头的焊接

·                                 大尺寸导线与端子的焊接

·                                 铜接线端与铍铜合金的焊接

·                                 电磁线终端焊接

·                                 电刷编织铜线与主电力电缆的焊接

·                                 多金属线末端焊接

·                                 多股绞合线与端子的焊接

·                                 触点组件的焊接

·                                 多股绞合铜线与铍铜端子的焊接

·                                 发动机引出线末端焊接

·                                 电线终端与成型端子的焊接

·                                 厚铜片与铝板的焊接

·                                 编织线终端与发动机电刷的焊接

·                                 通过焊接实现电池间连接

·                                 镀镍引线与温阻器铂引线的焊接

·                                 小型金属片与金属网、金属箔片的焊接

·                                 实心铜导体与黄铜端子的焊接

·                                 铜编织线与黄铜端子的焊接

·                                 电刷架组件的焊接
