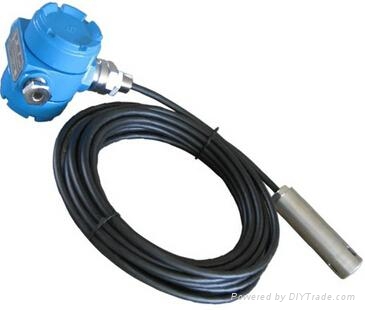

扩散硅液位变送器
1、概述
选用进口扩散硅压力芯片制成，当外界液位发生变化时，压力作用在不锈钢隔离膜片上，通过隔离硅油传递到扩散硅压力敏感元件上引起电桥输出电压变化，经过精密的补偿技术、信号处理技术、转换成标准的电流信号。该电流信号的变化正比于液位的变化。
2、特点
1)使用被测介质广泛，可测油、水及与316不锈钢兼容的糊状物，具有一定的防腐能力。
2)高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高。
3)体积小、重量轻、安装、调试、使用方便
4)不锈钢全封闭外壳，防水好。
4)不锈钢全封闭外壳，防水好。
3、技术指标
| 测量范围 |
0.5-100m |
通电电缆材料 |
聚氯乙烯 PVC |
| 精 度 |
0.5 级 |
供电电压 |
12-36VDC |
| 负载电阻 |
≤ 750 Ω |
输出信号 |
4-20mA |
| 使用环境温度 |
0-70 ℃ |
长期稳定性 |
0.3 ％ F.S/ 年 |
| 外壳保护等级 |
IP65 |
温度漂移 |
0.3 ％ F.S ℃ |
| 外壳材料 |
铝合金 |
绝缘电阻 |
＞ 20MΩ |
| 直 径 |
34mm |
|
|
4、 工作原理
当被测介质（液体）的压力作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，最后经 V/A 电压电流转换成与被测介质（液体）的液位压力成线性对应关系的 4-20mA 标准电流输出信号。
5、 型号选择
|
液 位 变 送 器选型举例
|
| TY-YB 1 1 B 1 N 1 |
| 现场指示形式 |
1 |
现场无指示 |
| 2 |
100 ％等分刻度指示 |
| 3 |
液晶显示 |
| 测 量 范 围 |
1 |
0-1m |
| 2 |
0-5m |
| 3 |
0-10m |
| 4 |
0-20m |
| 5 |
0-35m |
| 6 |
0-70m |
| 7 |
0-210m |
| 精 度 等 级 |
B |
0.25 ％ F.S |
| C |
0. 5 ％ F.S |
| 传 感 器 结 构 |
1 |
节流型 |
| 2 |
防阻塞型 |
| 防 爆 方 式 |
N |
普通不防爆 |
| I |
本安防爆 |
| 结 构 形 式 |
1 |
投入式 |
| 2 |
直杆式 |
| 3 |
螺纹式 |
| 4 |
法兰式 |
| 5 |
防腐式 |
|
