实验室小型单槽浮选机

实验室小型单槽浮选机
型号:xfd-1.5L
品牌:江西维克多
原产地:中国
类别:工业设备 / 矿业设备
标签︰实验室浮选机 , 小型浮选机 , 单槽浮选机
单价: ¥4500 / 台
最少订量:1 台

产品描述



单槽浮选机用途

实验室用XFD型系列单槽式浮选机供地质、冶金、建筑材料、化学等工业实验室浮选少量矿样用。

单槽浮选机技术性能参数



序号

技术参数

单位

数值

XFD-0.5

XFD-0.75

XFD-1

XFD-1.5

XFD-3

1

浮选槽容积

L

0.5

0.75

1

1.5

3

2

叶轮直径

MM

φ45

φ45

φ55

φ60

φ70

3

叶轮转速

转/分

2590

2590

2100

1910

1890

0-2800

4

刮板转速

转/分

30

30

30

30

30

5

给料粒度

MM

-0.2

-0.2

-0.2

-0.2

-0.2

6

电机

W

2800转/分  90

7

电压

V

380

380

380

380

380

8

外型尺寸

520

520

520

560

570

263

263

263

265

310

628

628

628

590

668

9

重量

kg

30

30

35

40

50







单槽浮选机结构简介













































XFD型系列浮选机由下列主要部件组成:

机座(2)托板(3)槽体(4)搅拌部(5)刮板部分(6)主轴部分(7)护罩(8)电机(9)流量计(10)控制开关(11)刮板开关

所有部件都紧固在机体上,主轴按顺时针方向转动,通过不同皮带槽主轴产生三种不同的速度;刮板的转动由刮板电动机通过皮带轮带动,刮板的位置可通过蝶形螺母调节高低。

单槽浮选机操作顺序

1、按规定接好电源;   2、试开机

检查主轴转动方向,须顺时针方向旋转,若不是,则应调换电源相序,使电机顺时针方向旋转后才可开始工作。

先将矿样与水混合后倒进槽中,启动电机,主轴转动,槽中叶轮即可开始搅拌,然后将阀门打开进行充气,加入所需药剂之后,即可形成泡沫,接通刮板电动机开关使刮板旋转。则泡沫可被挂出槽口,料盒置于工作台上,将刮出的泡沫处理后,即可得到所需矿种。



单槽浮选机操作与维护

1.在每次工作之前,要先检查看槽中有无东西卡阻,叶轮是否脱落及皮带的搭配、螺钉的联接等,然后才开始工作。

2.各转动接合处应加上润滑油,轴承处至少三个月换润滑脂一次。(润滑脂要求熔点≥100℃

3.每次使用之后,要清洗槽体、叶轮,并擦干;保持机器经久耐用,整洁美观。

4.更换叶轮定子时,先要把叶轮拧下,后松开定子与下体的紧固螺钉,换上新的叶轮及定子

5.搬动浮选机时,着力点应在机体上,而不在任何部件上,以免损坏。

6.浮选槽工作温度15-50℃.

单槽浮选机易损零件明细表

序号

名称

材料

所在部位

数量

单位

1

传动皮带

三角皮带

主体

1

2

刮板皮带

牛皮

主体

1

3

叶轮

中硬耐酸橡胶

搅动部

1

4

定子

中硬耐酸橡胶

搅动部

1

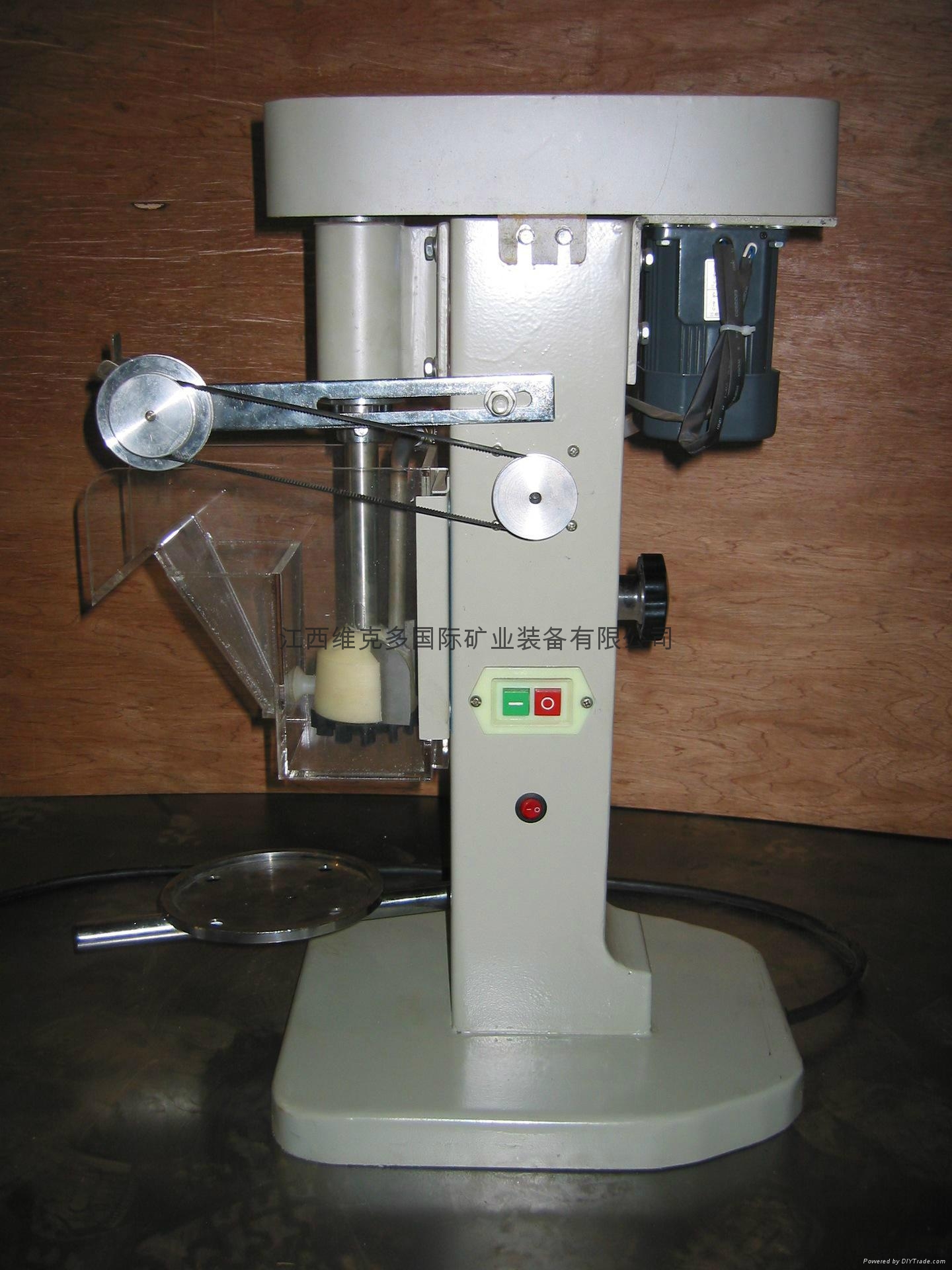

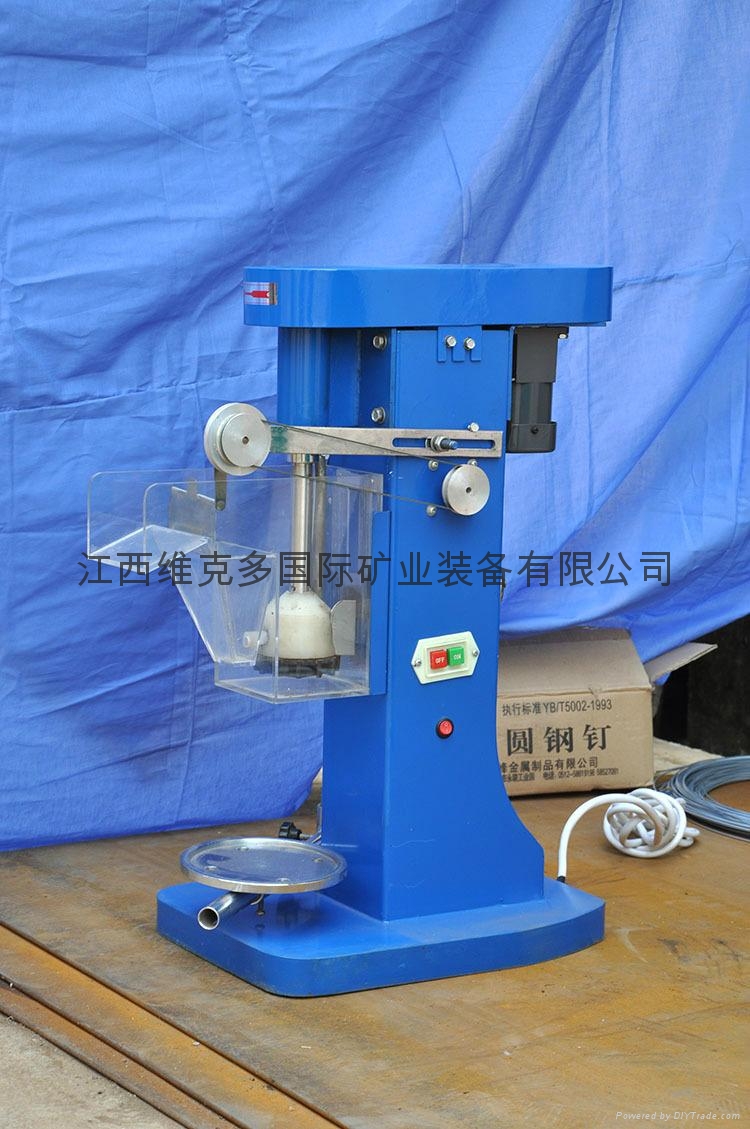

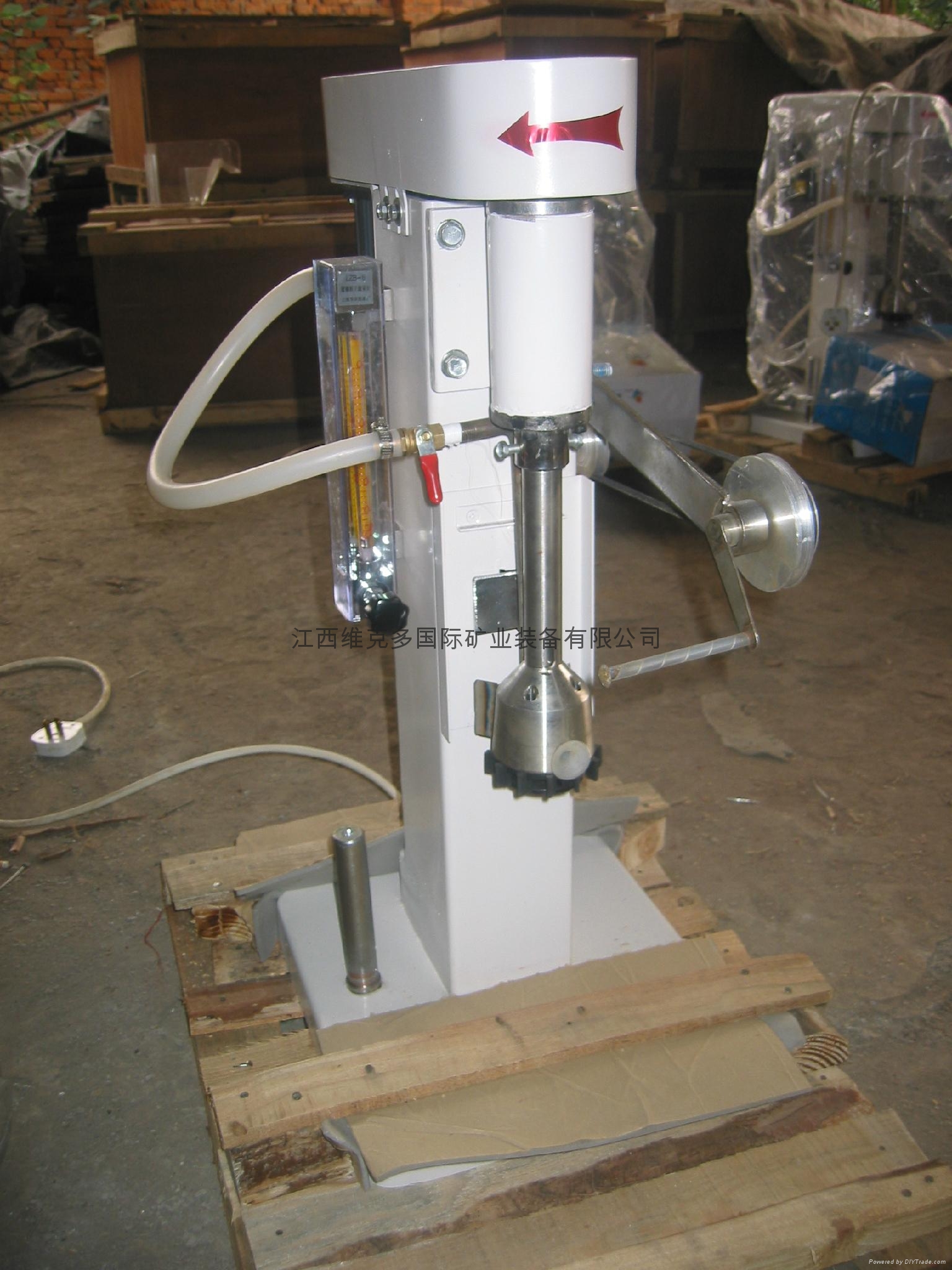

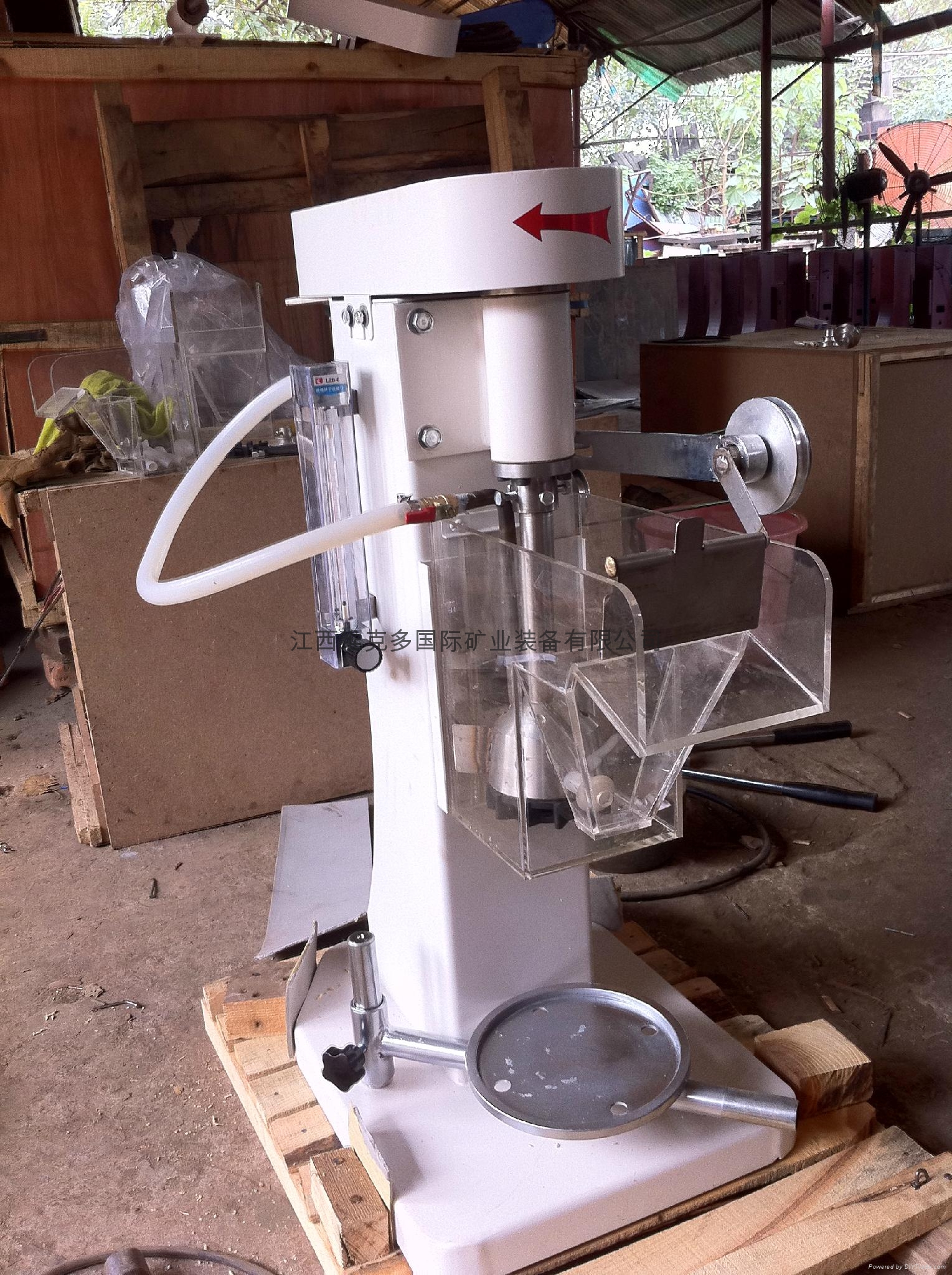

实验室小型单槽浮选机 1实验室小型单槽浮选机 2实验室小型单槽浮选机 3实验室小型单槽浮选机 4实验室小型单槽浮选机 5
