客户检测案例：

一、简介：

      广州鸿昌塑胶泡棉制品有限公司成立于1990年，专业生产软质泡棉及各类泡棉制品。拥有世界一流的聚醚、聚酯全自动发泡生产线、德国环形切割机和台湾轨道机等大型卷棉加工设备、德国圆盘机和电脑CNC机等专业形体加工设备、挪威火焰贴合和胶水贴合机等专业专业泡棉贴合机械；聚醚泡棉产量及品质在珠三角地区名列前茅；聚酯生产为引进日本普利司同专业技术，在中国大陆地区首屈一指；汽车泡棉及贴合方面，更因为其一流的品质和技术，成为本田、丰田、三菱等汽车厂商的大陆合格供应商。

     根据国家安全监管总局办公厅印发《职业卫生技术服务机构检测工作规范》通知，保护工作环境，该厂特委托我司为其车间甲苯二异氰酸酯（TDI）泄露检测提供实时监测方案，我司工程技术人员经现场了解，根据该环境和有毒有害气体可能泄露源的具体位置设计如下的检测方案。

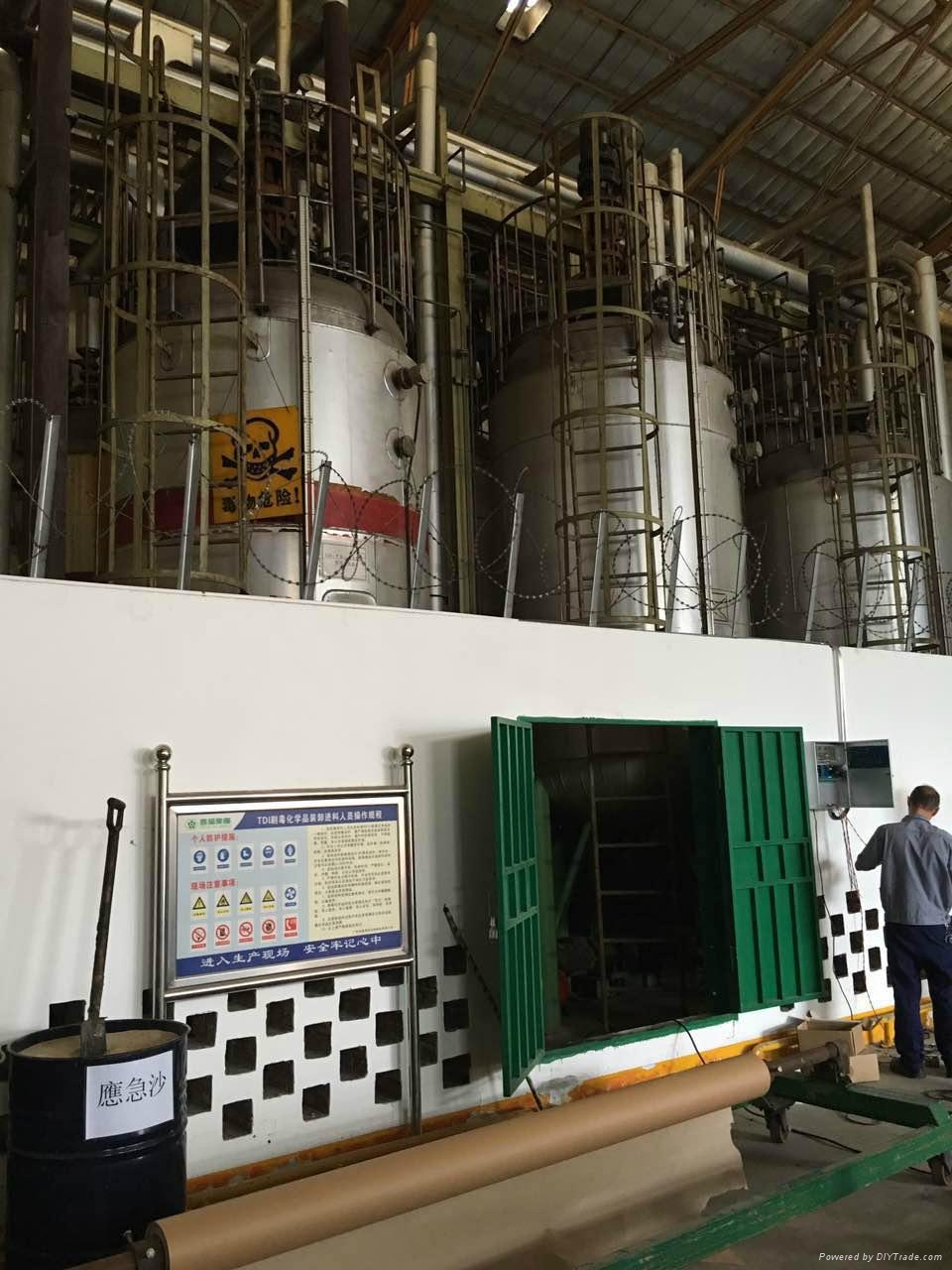

（储存区现场图请找18025428489--此处无法插图）



二、设计原则及依据

Ø GB12358-2006作业场所环境气体检测报警仪 通用技术要求

Ø GB3836.15-2000爆炸性环境用防爆电气设备 第15部分-危险场所电气安装（煤矿除外）

Ø GB 16808-2008 可燃气体报警控制器

Ø 《石油化工自动化仪表选型设计规范》SH3005-1999

Ø 《石油化工企业可燃气体和有毒气体检测报警设计规范》SH3063-1999

Ø 《石油化工仪表接地设计规范》SH/T3081-2003

Ø 《石油化工仪表供电设计规范》SH/T3082-2003

三、设计范围：

根据厂方提供的资料，承担该厂甲苯二异氰酸酯（TDI）气体监测的工艺、设备、电气、安装的设计，包括设备的选型、制作、购买、安装、运行调试和培训操作人员。



四、设计目标：

Ø 甲苯二异氰酸酯（TDI）气体检测报警系统就是要解决以上安全问题，它由甲苯二异氰酸酯（TDI）气体探头对厂房存放原料车间内甲苯二异氰酸酯（TDI）气体含量进行检测、数据分析、电路转换、打包后，经RS485总线发送到控制主机K666上，再有控制主机K666到中心监测计算机进行分析，对甲苯二异氰酸酯（TDI）浓度以曲线和数据方式显示、超限报警，并对相关历史数据进行存储管理。 监控室记录并分析甲苯二异氰酸酯气体浓度值。

Ø 甲苯二异氰酸酯（TDI）气体报警器内部联动：甲苯二异氰酸酯（TDI）气体报警器内部联动就是指由报警器控制主机直接控制外控设备（风机和电磁阀）的启动和关闭，而不用通过联动控制箱来控制。圣凯安科技系列甲苯二异氰酸酯（TDI）气体报警器控制主机自带多组无源/有源可编程联动输出。在甲苯二异氰酸酯（TDI）气体泄漏或者超标监控系统中，甲苯二异氰酸酯（TDI）气体探测器会将探测到的甲苯二异氰酸酯（TDI）气体浓度传输至甲苯二异氰酸酯（TDI）气体报警器控制主机，一旦气体浓度达到低限报警值，控制主机就会发出声光报警，并输出低限报警信号（保持信号）以启动排风扇，降低现场的甲苯二异氰酸酯（TDI）气体浓度。如果甲苯二异氰酸酯（TDI）气体探测器探测到甲苯二异氰酸酯（TDI）气体浓度持续上升，并达到高限报警值，那甲苯二异氰酸酯（TDI）气体报警器控制主机就会输出高限报警信号（脉冲信号）以启动紧急切断电磁阀，切断气源。

甲苯二异氰酸酯（TDI）气体报警器控制主机与风机的连接甲苯二异氰酸酯（TDI）气体报警器与功率≤200W 的排风扇可以直接连接，与功率＞200W 风机连接需要通过220V交流接触器。



五、报警设备产品选型及参数

产品名称	甲苯二异氰酸酯TDI报警器   SKA/NE-301
检测气体	甲苯二异氰酸酯TDI
检测原理	光离子PID原理
检测范围	0-300ppm
分 辨 率	0.01ppm
检测方式	扩散式
显示方式	液晶显示
输出信号	RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）2组继电器输出：无源触电容量220VAC 3A，24VDC 3A（选配）报警信号输出：现场声光报警，报警声音：<90分贝（选配）
检测精度	≤±2%（F.S）
重复性	≤±1%
零点漂移	≤±1%（F.S/年）
报警方式	声、光报警
响应时间	小于20S
恢复时间	小于20S
防爆类型	本质安全型
防爆标志	Ex ibdIICT6
防护等级	IP65
直接读数	PPM
传感器寿命	24个月
使用环境	温度-20℃~+70℃；相对湿度≤95%RH（非凝露）
工作电源	24VDC（正常工作电压范围：10～30VDC)
外型尺寸（含探枪长度）	170×140×80mm
重    量	1.5Kg
壳体材料	铝合金



Ø K666控制主机的参数

1、系统特点

■智能化系统，485通讯，循环检测所 探测器的状态；

■传感器稳定、抗毒性好、寿命长、反应灵敏；

■自动输出联动，继电器为无源常开/常闭(触点容量为AC220V /5A)；

■简易安装，先在 上固定好安装支架，挂上控制器即完成安装；

2、系统主要参数

1）工作电压：AC220V，50HZ；

2）额定功率：1.2W/路；

3）测量范围：0~300PPM；

4）报警设定：根据气体类型和测量范围设定；

5）响应时间：小于30s；

6）输出触点：低段报警输出3组常开常闭无源触点，AC220V/5A；

             高段报警输出1组常开常闭无源触点，AC220V/5A；

             高段报警输出1组脉冲无源触点，AC220V/5A；

             故障报警输出1组常开常闭无源触点，AC220V/5A；

7）报警方式：声光报警；

8）通讯方式：RS485 ；

9）安装方式：壁挂式；

10）使用环境：温度：-10℃～55℃；湿度：15%RH～95%RH；

六、设备、材料清单（清单详情欢迎来电咨询深圳市圣凯安科技有限公司）

七、安装方案

1.工作原理

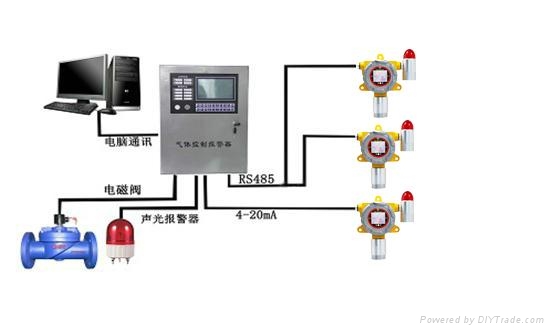

   SKA/NE-301有机挥发物VOC气体报警器采集到的气体浓度信号转换为RS485，并以RS485标准信号的方式传给K666控制主机上；K666控制主机接受SKA/NE-301有机挥发物VOC气体报警器传上来的RS485信号，经过处理、逻辑分析，以数字显示、声光报警的方式反映出来（可连接风机，电磁阀等）。

（接线图请找陈工18025428489）



2、安装要求

    2.1气体报警器的安装必须由具有相应资质的施工队伍承担。

    2.2控制器的安装

2.2.1K666控制主机属非防暴结构，应固定在安全场所，其箱体底部安装在距地面1.5米左右，且其周围5米范围内不应有影响仪器正常工作的强电磁场。

2.2.2根据K666控制主机的安装位置，用膨胀螺丝紧固在墙壁上，水平安装，不倾斜。

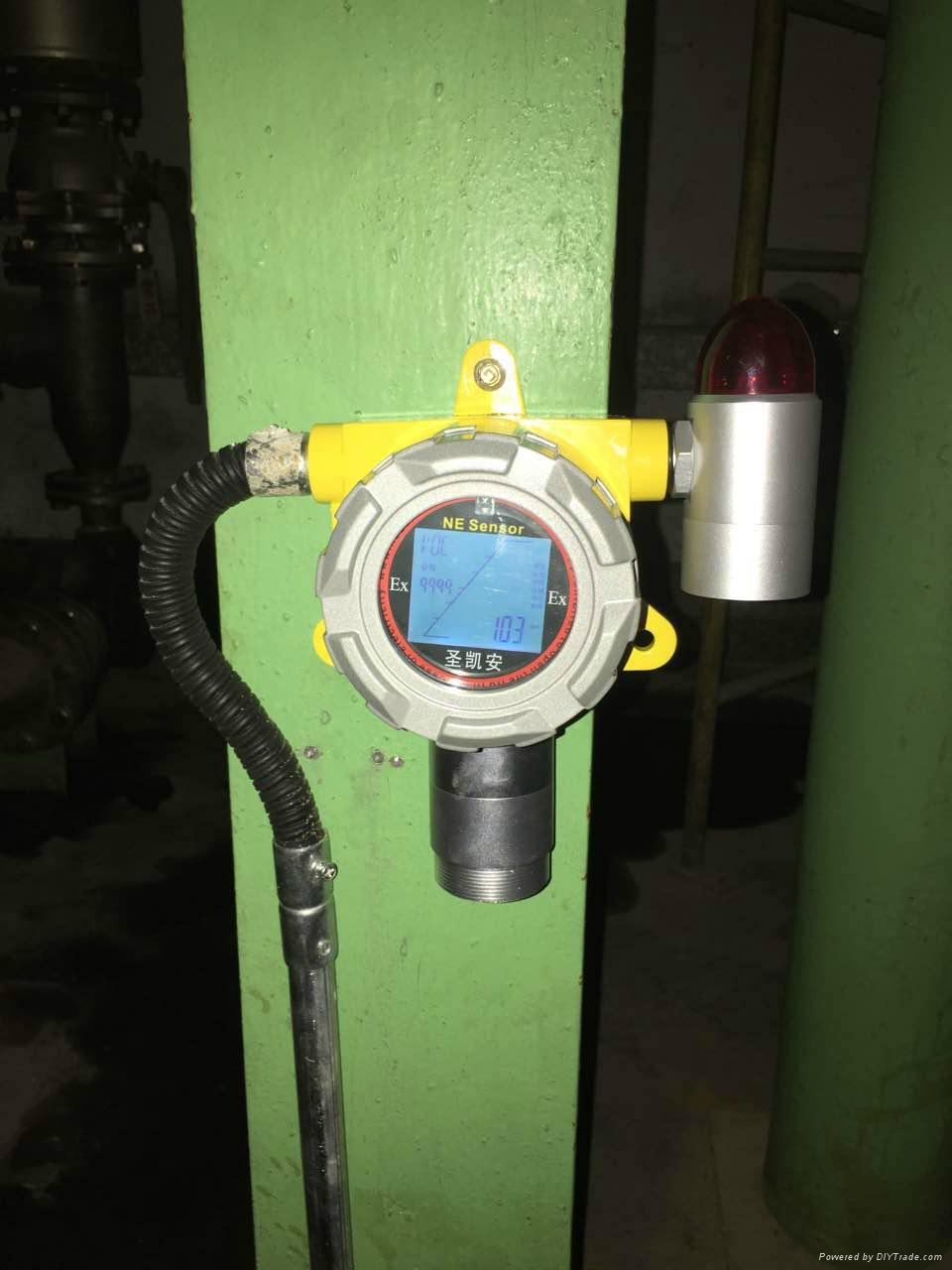

2.3气体报警器的安装

2.3.1位置的确定。探测器安装在可能有释放源的区域内，探头对准气体聚集、扩散的方向，当被测气体比重大于空气时（液化石油气、沼气），探测器安装在距离地面20～60cm处，当被测气体比重小于空气时（天然气），探测器安装高度高于释放源0.5～2米处。

2.3.2气体报警器不能安装在以下位置：

     1.直接受蒸汽、油烟影响的地方；

      2.给气口、换气扇、房门等风量流量大的地方；

  3.水汽、水滴多的地方；

  4.有冲击、震动及强电磁场干扰的地方；

      5.温度在-40℃以下或70℃以上的地方；
2.4分布与接线要求

2.4.1探测器与控制器之间用四芯电缆线连接，电缆线的线径与传输距离如下表：



序号	线径（mm2）	传输距离（m）
1	1.5	1200
2	2.0	1500

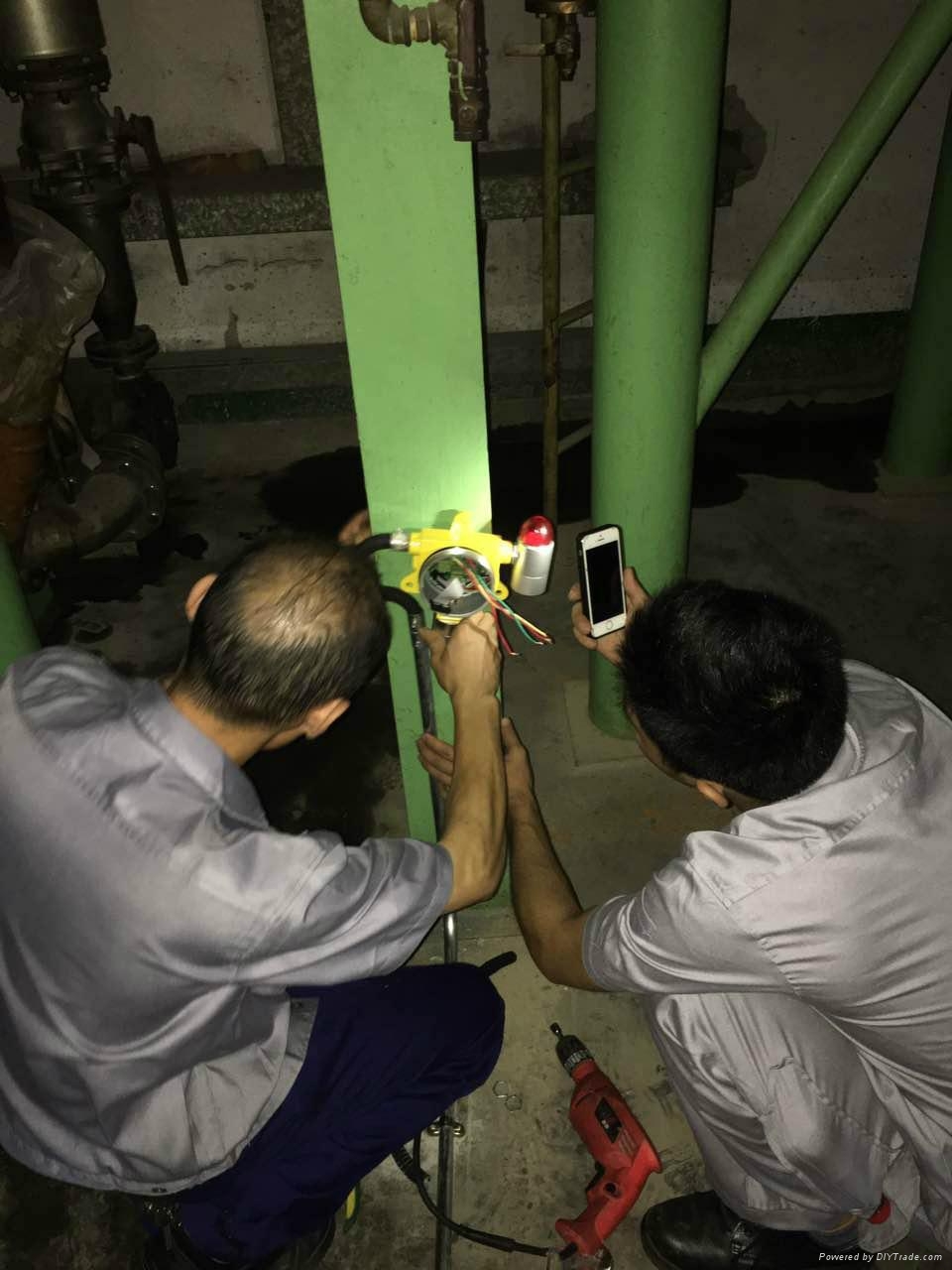

（八、项目部分现场图略、无法插入图片）

详情欢迎来电咨询：18025428489圣凯安陈工
