产品概况：

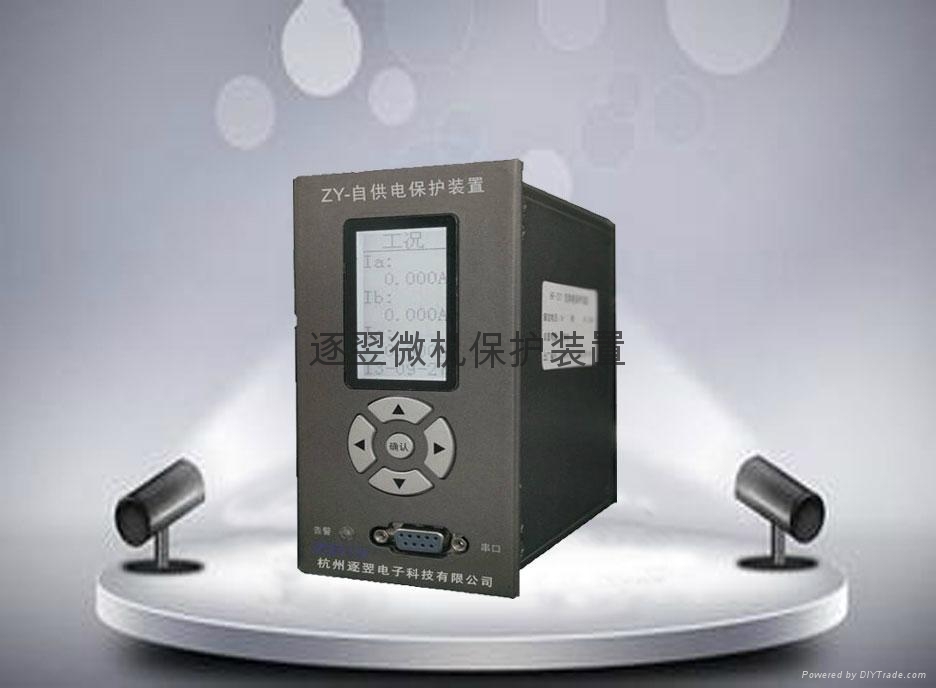

　　1：ZY-201智能自供电微机保护装置，充分考虑当前配电网的现场实际情况，为解决开闭所、箱变等配网系统环网柜二次设备的取电难题，采用电源、采样一体化方案，仅需一次电流互感器采样，既可实现装置的正常供电；
　　2：装置具有两段过流、反时限过流、零序接地保护等保护功能。

　　应用范围：
　　ZY-201智能自供电微机保护装置可应用于母线、线路、配电变压器等多种保护场合。


　　技术指标：

　　工作电源：DC24V,-20%~+20%,纹波系数：不大于5%自供电，由电流互感器取电

　　额定频率：50Hz，允许偏差：-5%~+5%

　　热稳定性：交流电流回路：2倍额定电流下，连续工作;

　　10倍额定电流下，允许10s;

　　40倍额定电流下，允许1s;

　　零序电流回路：长期运行1A;40A，1s。

　　装置功耗：外部电源：不大于2W;

　　自供电：不大于1VA(启动时不大于0.2VA)

　　型号定义：

　　
ZY-201智能自供电微机保护装置型号定义图
