      音圈直线电机又称为洛伦茨电机、振镜电机，因其结构类似于喇叭的音圈而得名，是一种反应频率最快的直驱式电机，音圈电机具有零磁滞、零磁槽效应，高频响，高精度，高加速，高速度，力特性好，控制方便，体积小和分辨率无限小等优点，在国外，音圈电机被认为是一种近乎完美的伺服驱动装置。根据驱动、反馈、控制器和控制算法等配置高低，音圈电机一般可以达到500-1000Hz的运动频率，甚至更高。

     音圈电机有圆柱形的，矩形的，摆角的这是常见的，但音圈电机可以根据特殊的结构，把磁钢做为你外壳一部分，或者把线圈放在另外的位置，或者把线圈改成另外的形式，把磁钢改成特殊结构的形状，都是可以实现的。 往往，大家把音圈电机局限在这种范围内不能自拔，音圈电机可以根据你的要求，进行改进，相互之间可以有一个完美的方案。

工作原理

    它的基本工作原理是通电导体穿过磁场的时候，会产生一个垂直于磁场线的力，这个力的大小取决于通过场的导体的长度，磁场及电流的强度。音圈电机将实际的电流转化为直线推力或扭力，它们的大小是同实际通过的电流的大小成比例。音圈马达产生的推力的大小取决于设计结构以及电流强度：F = β*L*I,电流与产生的力的关系，在直线型音圈电机中体现为力敏感度Kf，在旋转型音圈马达中体现为扭力敏感度Kt。我们在设计中把Kf的单位定义为N/A，Kt的单位为N·M/A。

    音圈马达是一个简单的装置，将电流转化为机械力，所以其定位以及力的控制通过位置反馈装置以及控制器达成，其精度由控制器决定，与音圈马达本身毫无关系。

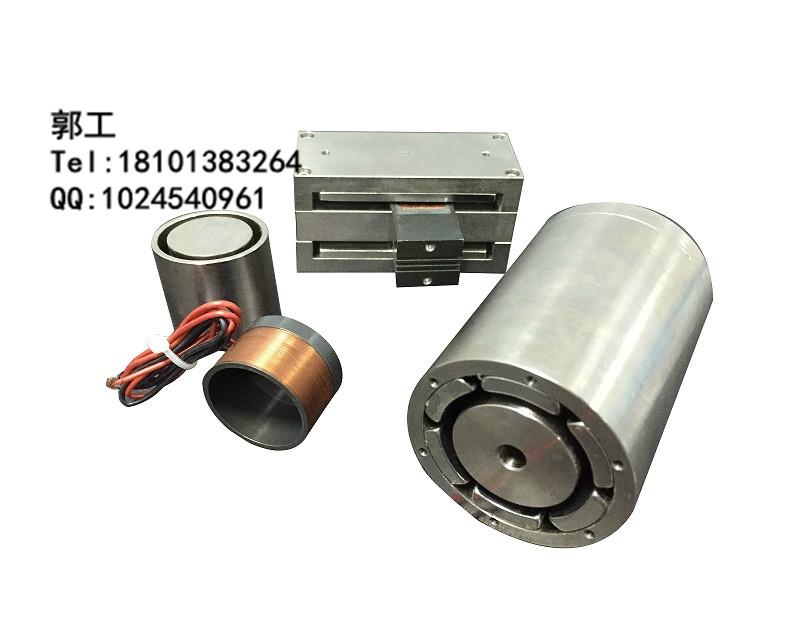

圆柱音圈电机

    圆柱型音圈电机，由于它能提供大推力、高速度，所以应用非常广泛。这种电机能够产生0.7N~2500N的强大动力，因此占据了80%甚至更高的市场，而其行程一般不超过50mm。

该电机主要应用在医疗、半导体、航空、汽车等领域，包括阀门制动器，Z轴抓物和短距离的精确的位置控制，小型精密替换测量仪、振动平台以及主动式减振系统等众多方面。市场主要指向医疗、半导体、航空及自动化工业领域。

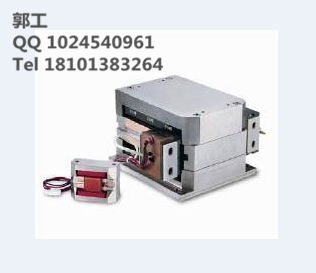

矩形音圈电机

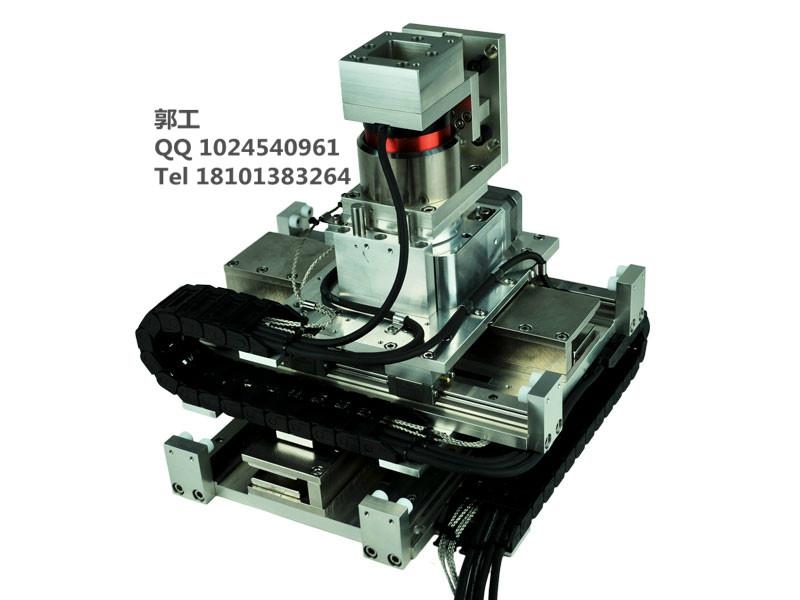

    与圆柱型音圈电机相比较，矩形音圈电机产生较小的推力，但其行程相对较长。其推力达1000N，最大行程可达250mm。矩型音圈电机可单独使用，对产生X-Y轴运动是很理想的产品，而其市场主要指向半导体和微机床工业领域。

扁平音圈电机

    扁平型音圈电机与矩型音圈电机相比在同等体积的情况下行程相对较短，但其优势是高度面较低。推力达500N，行程达25mm。扁平型系列是产生短行程的X-Y运动的理想产品，其市场主要指向半导体及微机床工业行业。

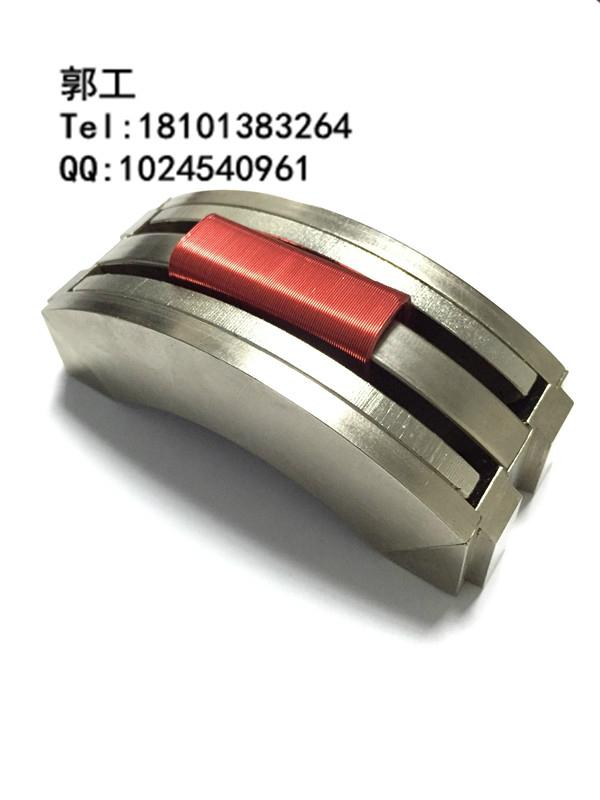

摆动音圈电机

    摆动型音圈电机采用矩型系列产品的技术，将矩形系列产品予以弯曲，以形成一定的角度定位系统，满足高性能的角度摆动。RS系列可以提供最大摆动角度90度，扭力达50 N-m。摆动型音圈电机产品应用于激光技术中的镜面定位器，摆动型阀门制动器、摆动型定位系统以及飞行控制器等方面，涉及半导体行业、自动化、航空和航天工业领域摆动音圈电机又叫做--振镜电机。

应用

音圈电机主要应用于小行程、高速、高加速运动，适合用于狭小的空间；最常见的是手机摄像头中的自动对焦功能就是完全由整个驱动器来完成的。市场上圆柱型音圈电机系列应用相当广泛。这种电机有很高的加速率，能够产生0.7N-1000N的强大动力，而其行程少于50mm。该款电机主要应用在医疗、半导体、航空、汽车等领域，包括阀门制动器，小型精密替换测量仪、振动平台以及主动式减振系统等众多方面。
