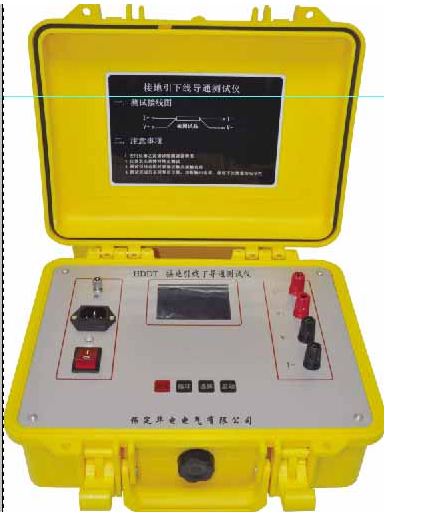

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。我公司利用自身技术优势研制了系列接地引下线导通测试仪。该仪器采用交、直流两种供电方式，直流采用内部大容量锂电池供电。整机由单片机控制，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现接地电阻的快速测量。

一、安全措施

1. 使用本仪器前一定要认真阅读本手册。
2. 仪器的操作者应具备一般电气设备或仪器的使用常识。
3. 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4. 仪表应避免剧烈振动。
5. 对仪器的维修、护理和调整应由专业人员进行。
6. 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7. 在测试过程中，禁止移动测试夹和供电线路，严禁插、拔AC220V电源线。

二、性能特点

• 仪器输出电流大，测量范围宽，操作简便；
• 仪器具有完善的反电势保护功能，音响放电报警，放电指示清晰，减少误操作；
• 仪器采用两种供电模式：①市电AC220V电源供电，②仪器内部锂电池供电，解决了现场因无电源而无法测试的难题；
• 测试过程由微机控制，自动完成自校、稳流判断、数据处理、阻值显示；
• 仪器具有实时时钟，并可连同测试记录一起保存、打印，方便用户保存、查阅；
• 仪器内部可以永久存储测试数据200条（可扩展）。
• 仪器具有适用温度宽，精度高，防震，抗干扰，体积小，重量轻，携带方便等特点。

三、技术指标

1. 输出电流：0.2A、1A、2A、10A   四档
2. 测试范围：0.2 A     5   Ω ～100Ω

  1   A     100mΩ ～10 Ω

          2   A     5  mΩ ～5  Ω

             10  A     1  mΩ ～10mΩ

1. ±（读数×0.2%+2字）
2. 最小分辨率： 0.1μΩ
3. 工作温度：-5～40℃；环境湿度：≤90%RH，无结露
4. 工作电源：交流：AC220V±10%，50HZ±1HZ

直流：内部锂电池供电

1. 体积：380×280×210mm
2. 重量：8.5 Kg（不包括测试线）
