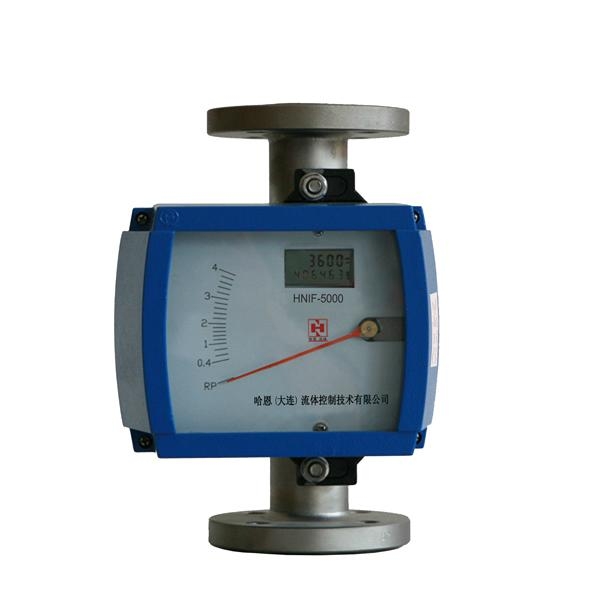

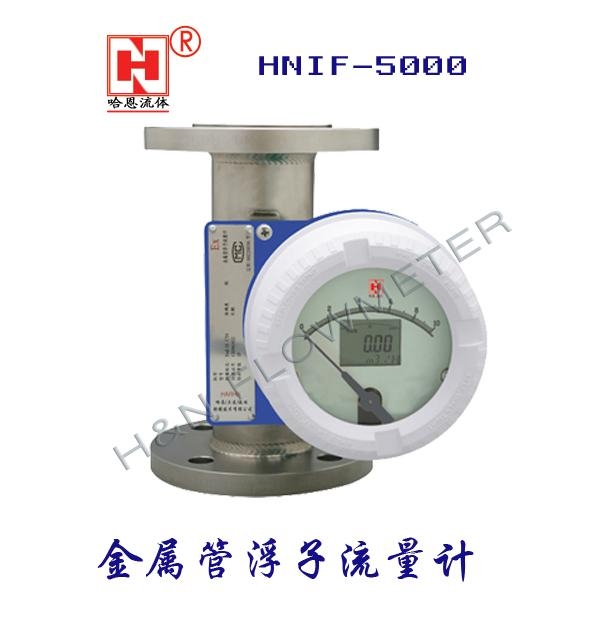

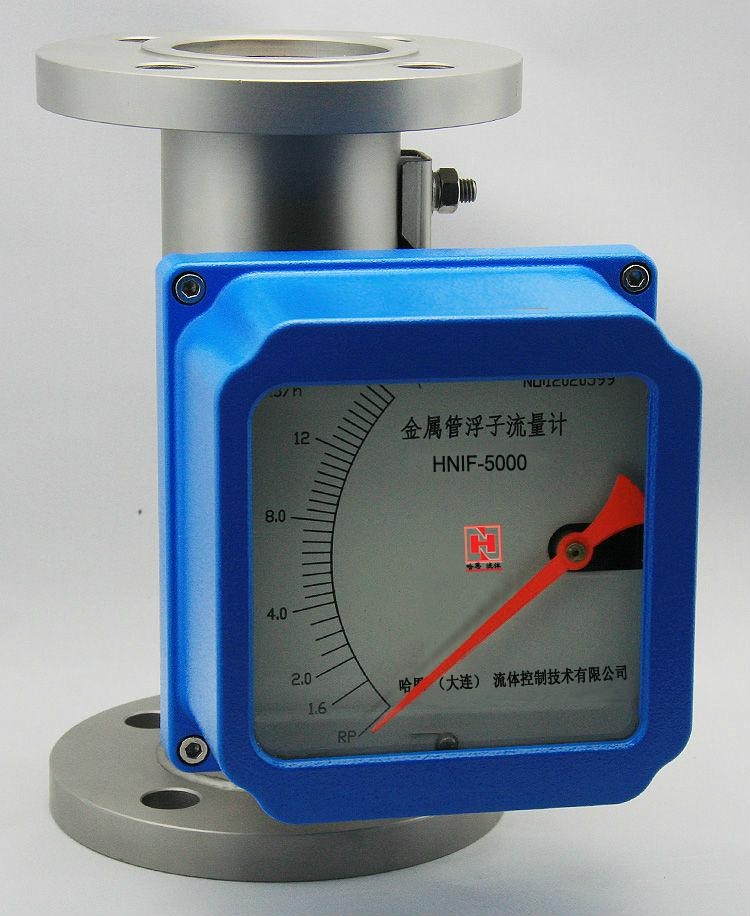

HNIF-5000金属管转子流量计

一、概述

HNIF-5000金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
智能金属管浮子流量计有就地显示型和智能远传型，带有指针显示瞬时流量，液晶显示瞬时和累积流量，上、下限报警输出，脉冲输出，标准的二线制4 － 20mA 电流输出，Hart 协议输出，ModBus协议输出等多种形式，为用户使用提供了非常广阔的选择空间。另外该仪表采用先进的1 6 位微处理器及高质量工业化组件，保证了流量计在各种应用场所的优良性能。

多年来，金属管浮子流量计的各种优良性能和可靠性，以及较好的性能价格比，广泛受到了石油石化、钢铁冶金、电力、轻工、食品、制药、水处理等行业的青睐。

二、结构与工作原理

1．结构
本系列金属管浮子流量计执行中国JB/T 6844-1993 国家标准。产品主要由两大部分组成:测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻度盘、线路板（远传）等组件。

2．工作原理
被测介质自下而上流经测量管浮子时上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置，浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。
a、就地型：由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。
b、智能远传型：由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过磁传感器将磁场变化转化成电信号，经A／D 变换、数字滤波、温度补偿、微处理器处理、D／A 输出、LCD 液晶显示，来显示出瞬时流量及累积流量大小。
3.分型：根据测量管结构的不同，该金属管浮子流量计分为下进上出、下进上横出、下横进上横出、右进左出、左进右出、上进下出型，可根据用户不同要求选择不同的测量管形式，在维护和清洁方面都非常方便，在此基础上，各种形式的测量管配上具有自主知识产权的智能金属管浮子流量计指示器，即可构成智能金属管浮子流量计，其中指示器已通过国家专利。

三、主要特点

适用于小口径和低流速介质流量测量
工作可靠，维护量小，寿命长
对于直管段要求不高
较宽的流量比10:1 特殊型：20:1
双行大液晶显示，可同时显示瞬时流量和累计流量，可带背光
单轴灵敏指示
非接触磁耦合传动
全金属结构，适于高温、高压和强腐蚀性介质
可用于易燃、易爆危险场合
可选二线制、电池、交流供电方式
多参数标定功能，带有数据恢复，数据备份及掉电保护功能
四、主要技术参数
测量范围:  水（20℃）1～200000 L／h
空气（20℃，0.1013MPa）0.03 － 4000m3／h
(参见流量表，特殊流量可订制)
量程比：   标准型10:1 特殊型20:1
精确度：   标准型1.5 远传型1.0 级
压力等级： 标准型：DN15 － DN50 ≤ 4.0MPa DN80-DN200 ≤ 1.6MPa
夹套的压力等级为1.6MPa，特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型   － 80℃- ＋ 100℃;  PTFE：0℃－ 100℃
高温型     110℃-450℃
介质粘度：DN15:η <5mPa.s(F15.1-F15.3)
η <30mPa.s(F15.4-F15.8)
DN25:η <250mPa.s
DN50-DN200:η <300mPa.s
环境温度：远传型：－ 4 0℃－ +85℃（液晶不会损坏），液晶正常工作在-30℃－ +80℃
就地指针型：－ 40℃－ +100℃
连接形式：标准型：标准DIN2501 标准法兰
特殊型：  户指定的任意标准法兰或螺纹
电缆接口：隔爆型为1/2NPT 内螺纹，其它M20 ＊ 1.5 内螺纹
供电电源：标准型：24VDC 二线制4 － 20mA（12VDC － 32VDC）
报警型：24VDC 四线制4 － 20mA（18VDC － 28VDC）
交流型：85 － 265VAC 50Hz
电池型：3.6V@7.5AH 锂电池，可连续使用三年
负载特性：二线制：RLmax=50*(电源电压-12)Ω =600 Ω @24V
多线制：最大负载电阻为5 0 0 Ω
报警输出：上限或下限瞬时流量报警
干簧管开关量报警（触点容量1A@30VDC）
继电器输出（触点容量1A@30VDC 或0.25A@250VAC 或0.5A@125VAC）
脉冲输出：累积脉冲输出，最小间隔50 毫秒（集电极开路输出，最大带载100mA@30VDC，内部阻抗100 Ω）
液晶显示：瞬时流量显示数值范围：0 － 50 0 0 0 (可带小数点)
累积流量显示数值范围：0 － 99999 999(可带小数点)自动复位
防护等级：IP65
防爆标志：本安型Exia Ⅱ CT5 证号：CE062002，隔爆型Exd Ⅱ BT6 证号：CE051423
仪表安装高度：DN15-DN200 标准型垂直高度250mm，＞ DN80 口径高压型仪表高度350mm
