CTH1000型一氧化碳测定器使用说明书(20090430)
一、概述
1、产品特点及用途
CTH1000型一氧化碳测定器(以下简称仪器),采用长寿命进口电化学传感器和微功耗单片机控制系统,四位LCD显示,仪器不仅具有声光报警、零点跟踪、自动背光、欠压报警等功能,还具有准确可靠、使用寿命长、体积小、重量轻、操作简单、维护方便等特点。
本仪器广泛适用于存在易燃易爆可燃性气体混合物的工作环境中连续检测一氧化碳气体的浓度。
2、型号组成及其代表意义
C |
|
T |
|
H |
|
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
测量范围 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电化学传感器 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
一氧化碳 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
测定器 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3、产品执行标准
MT 703-1997《煤矿用携带型电化学式一氧化碳测定器技术条件》和Q/SD 014-2007《CTH1000型一氧化碳测定器》。
二、结构特征与工作原理
1、结构特征

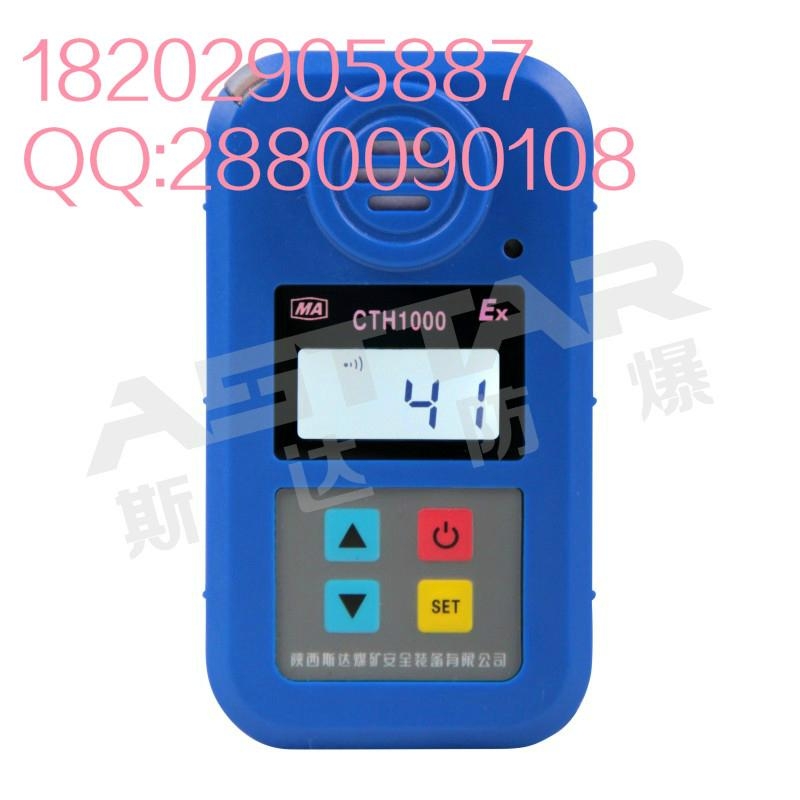

仪器的结构特征如图1所示:
1.外 壳 2.LCD显示屏 3.面膜开关 4.蜂鸣器 5.报警灯
6.传感器 7.标校窗口 8.铭 牌 9.电池组 10.电路板
图1
2、工作原理
仪器的工作原理框图如图2所示。电化学传感器以扩散方式直接与环境中的一氧化碳气体反应产生与被测气体浓度成正比的电信号,经信号调理电路滤波放大后送入单片机进行数据处理,并在LCD屏上显示一氧化碳的气体浓度值,当一氧化碳浓度高于设定的报警点后,仪器发出声光报警信号。
|
图2
三、主要技术参数:(见表1)
表1
项目 |
技术参数 |
||
测量范围 |
(0~1000)×10-6 |
||
基本误差 |
(0~100)×10-6 |
≤±(1.5+2.0%真值) |
|
>(100~500)×10-6 |
≤ ±4.0%真值 |
||
>(500~1000)×10-6 |
≤ ±10.0%真值 |
||
|
分辨率 |
1×10-6 |
|
|
响应时间 |
<60s |
|
|
静态电流 |
≤200μA |
|
|
报警方式 |
断续声、光报警(出厂设置为 24×10-6 ) |
|
|
显示方式 |
4位LCD |
|
|
传感器寿命 |
≥5年 |
|
|
电池组 |
2×ER14335 |
|
|
欠压报警 |
当电池电压低于2.8V时出现欠压指示 |
|
|
防爆型式 |
矿用本质安全型(ExibⅠ) |
|
|
外型尺寸 |
94 ×52 ×24 mm |
|
|
重量 |
0.8kg |
|
|
使用环境 |
工作温度: (0~40)℃;相对湿度 :≤98%; 大气压力: (80~116)kPa; |
|
四、使用、操作
1、开机与关机
开机:仪器在关机状态下,长按 “开/关”键 2 秒钟,发出 “滴…”一声提示音,仪器进入自检状态,LCD 显示“59、58、57、……0”,自检完成后,进入测量状态。
关机:在开机状态下,长按 “开/关”键 2 秒钟 LCD熄灭,仪器关机。
2、仪器调校
1)零点校准
仪器置于清洁空气中或通入纯氮标准气,稳定后按下列步骤操作:
(1)按住“SET”键,再按“ON/OFF”键,仪器发出“滴…”提示音,屏幕显示 “1”, 表示仪器进入零点调校程序。
(2)按“SET”键,屏幕显示“0~9”之间的任意一个数,同时小数点来回移动,按“SET”键确认,仪器显示“0”。
(3)按“SET”键,仪器发出 “滴…”提示音,仪器零点校准完毕,进入测量状态,显示当前测量值。
2)精度校准
零点校准后,在测量状态下,对仪器以 200ml/min流量通入标准气样,待显示值稳定后,进行精度校准:
(1)按住“SET”键,再按“ON/OFF”键,仪器发出“滴…”提示音,屏幕显示“1”,按“△”键,使显示为“2” ;
(2)按“SET”键,屏幕显示“000”,同时百位数闪烁,按“△”或“▽”键修改闪烁位数值,按“SET”键确认,上一位数确认后,下一位会自动闪烁,当修改的数值与标准气样一致时,按“SET” 键保存修改,仪器显示“0”。若按“ON/OFF”键为放弃修改;
(3)按“SET”键,仪器发出 “滴…”提示音,精度校准完毕,进入测量状态,显示当前测量值。
3)报警点设定
仪器出厂时报警点设定为24ppm,如果要改变报警点的设定,按下列步骤操作:
(1)按“SET”键,再按“ON/OFF”键,仪器发出“滴…”提示音,屏幕显示“1”,按“△”键,使显示为“3” ;
(2)同“精度校准(2)” ;
(3)同“精度校准(3)” 。
3、电池的更换
当仪器显示欠压符号时,请按下列步骤更换新电池:
1)关机,拆下仪器后盖上的螺钉,打开后盖;
2)取下旧电池,换上新电池;
3)装上后盖,拧紧螺钉;
4)更换新电池后仪器需进行重新调校方可使用。
五、常见故障与排除:(见表2)
表2
故 障 现 象 |
原 因 分 析 |
排 除 方 法 |
蜂鸣器长鸣 |
报警点设置不正确 |
重新设置报警点 |
电路故障 |
维修或返厂 |
|
测量超差 |
仪器长期未调校 |
重新调校仪器 |
调校过程不正确 |
按说明书正确调校 |
|
传感器老化失效 |
更换传感器 |
|
电路故障 |
维修或返厂 |
|
不报警 |
报警点设置不正确 |
重新设置报警点 |
电路故障 |
维修或返厂 |
|
按键失灵 |
面膜损坏 |
维修或返厂 |
电路故障 |
维修或返厂 |
|
电池耗尽 |
更换新电池 |
六、注意事项
1、仪器使用前请认真阅读本说明书,并按要求正确操作;
2、仪器在携带和使用时应放置在皮套内,注意保持清洁,避免剧烈碰撞;
3、仪器应由专业人员维修,维修时请使用本公司提供的配件;
4、仪器维修后应重新进行调校标定;
5、仪器应遵照有关部门规定进行定期标定;
6、仪器严禁在井下拆解或修理。
七、成套性
1、仪器 1台
2、标校咀 1个
3、皮套 1个
4、说明书 1本
5、合格证 1份
八、运输、贮存
1、仪器可采用包括陆运、水运和空运在内的各种方式进行运输,运输中须防止雨淋,防止与腐蚀品混装。
2、仪器应贮存于空气流通,无腐蚀性气体,无滴水和液体侵袭,空气相对湿度不大于90%,温度为(-40~60)℃的仓库中。
九、开箱及检查
打开包装箱后根据《装箱单》或本说明书第七条“成套性”检查仪器配件是否齐全。
十、保修承诺
本产品保修期为12个月,自发货之日起计算。在此期间非人为原因损坏,本公司负责免费维修(不可抗拒因素除外,例如:自然灾害、战争等)。
注:说明书内容如有变更,恕不另行通知。
地址:西安市经济技术开发区凤城二路17号海洋大厦
邮编:710018
电话:029-86260611
传真:029-86562529
E-mail: sales@gokang.com
|
网址:www.gokang.com
版本号:200904
