一、综述

　　差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械，建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。

　　直流LVDT具有优良的性能，采用方便的单电源9-28V DC供电，电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V或4-20mA输出。



二、特点

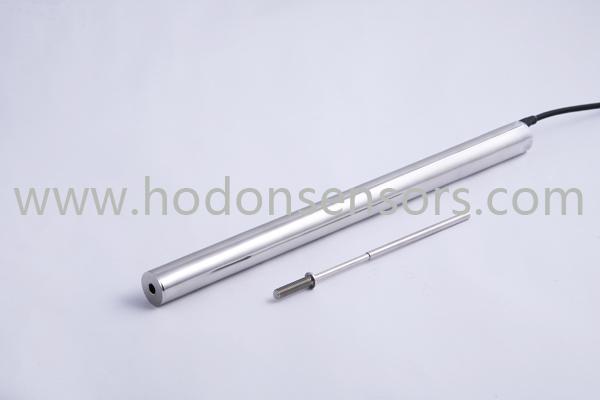

　　1、 外径20mm，不锈钢304外壳,分体式。

　　2、直流单电源供电，内置高性能信号解调器。

　　3、三线制电压输出0-5V或0-10V,

　　4、二线制电流型输出4-20mA。

　　5、测量范围由1mm-500mm,分辨率高,重复性好。

　　6、无滑动触点，使用寿命长。

三、产品应用

　　1、 机床及工具定位。

　　2、液压缸定位。

　　3、阀门位置检测与控制。

　　4、水泥行业，桥面移位检测

　　5、地铁地道工程防护。

四、性能参数

　　供电电源：9 ~28V DC

       工作电流：电压输出型供电电流≤12mA

                        二线4~20mA电流输出型LVDT，供电电流4~20mA

　　位移量程：2.5, 5, 10, 15, 25, 50, 100, 250, 500mm

　　输出信号：0～5V (9 ~28V DC供电电压)

                        0 ~10V (15 ~28V DC供电电压)

                        4 ~20mA (二线制, 15 ~28V DC供电电压)

                        数字式输出 (9 ~28V DC供电电压)

　　线性误差：模拟输出:±0.25%,±0.5% 等可选; 数字输出:0.25%,0.1%等可选

　　重复误差：≤0.01% of FS

　　分辨率：≤0.01um(最高)，数字式输出是16bit

　　动态特性：250Hz（最大）

　　工作温度：-25℃ ~ +175℃

　　温度系数：零点 ≤0.01%/℃，灵敏度≤0.025%/℃。
