高压压力表

高压压力表
型号:-
品牌:-
原产地:-
类别:工业设备 / 机械五金 / 液压元件
标签︰耐震压力表 , 不锈钢压力表 , 高压液压压力表
单价: -
最少订量:-

产品描述

产品系列 1778 1779 1454 1453 选项
额定大小 Φ100 Φ60
构造形式
精度级别 1.0依据EN837-1
读数范围 0...0.6巴至0...4000巴 负或正以及负/正超压
使用范围 静载荷: 至刻度盘终值
交变载荷:至刻度盘终值的0.9倍 短时:可超载1.3倍 1.5至2倍
外壳 优质钢1.4301带有减压开口(以橡皮盖关闭) 优质钢、抛光
环 优质钢1.4301、光亮 抛光、三角前部环
观察玻璃窗 塑料玻璃 安全玻璃 仪表玻璃
表盘 白色、刻度盘和标记 黑色 双刻度盘
指针 黑色 控制指针
弓形机械 铜锌合金
测试元件
-位置
-螺纹 铜合金 至40巴、超过40巴 优质钢 铜合金<100巴、≥100巴 优质钢
径向下方 后背偏心 径向下方 后背偏心
G1/2B G1/4B
温度
-测量材料
-环境
最低温度-20℃、最高温度80℃ 最低温度-25℃、最高温度60℃ >80℃则依据问讯
温度变化特性 0.3%/10K当与正常温度20℃有偏离时
液体填充 甘油 其它的则依据问讯
防护类型 IP65依据EN60 529/IEC 529
节流喷嘴 0.3;0.4;0.8
大约重量 0.9Kg 0.9Kg 0.21Kg 0.26Kg

产品概述

表径:63mm,量程:0-1000 bar。
精度:± 1.6% 按照UNI 8293。 环境温度:最高温度+65℃,(详细资料见易潮液体手册 工作温度:最高温度+65℃)。
安全等级:IP 65 as per IEC 529,UNI 8896。
压力表接头材料:OT 58黄铜,AISI 304 不锈钢。
压缩元件:
压力范围≤40 bar时,磷青铜做成C形。
压力范围为60-1000bar时,磷青铜做成螺旋形。
压力范围等于1000bar时,AISI 316 不锈钢


表盒:AISI 304 不锈钢。
表环:AISI 304 不锈钢,光亮,柔性佳。
表盘:有机玻璃。
刻度盘:ABS,白色底面,黑色标记。
特殊刻度盘:不同于一般的压力范围或
自定义图形,可要求定制。
指针:黑色阳极铝。 密封件:硅橡胶。 爆破出口:EPDM。
液体填充物:98%的甘油,(可选用硅油)。

表径:100mm或150mm,最大量程:0-7000 bar。
精度:按照 837-1。
压力范围≤1600 bar时,± 1.0%;
压力范围>1600 bar时,± 2.0%;
环境温度:最高温度+65℃,(详细资料见易潮液 体手册)。
工作温度:最高温度+65℃。 安全等级:IP 67 as per IEC 529。
压力表接头材料:OT 58黄铜,AISI 304,316,附内置阻尼孔φ0.8mm。
压缩元件:压力范围≤40 bar时,磷青铜; 压力范围大于40 bar时,AISI 316 不锈钢。

焊接:
压力范围≤40 bar时,
锡铜合金; 压力范围大于40 bar时,银合金。
表盒:AISI 304 不锈钢。
表环:AISI 304 不锈钢。
表盘:有机玻璃,厚4mm。
刻度盘:铝,白色底面,黑色标记和最大刻度末端的符号“▼”为黑色。
指针:黑色阳极铝。 表盘密封件,填充物堵头,
爆破出口:EPDM 。 液体填充物:98%的甘油,(可选用硅油)。
压力表外形和尺寸可根据客户要求定制

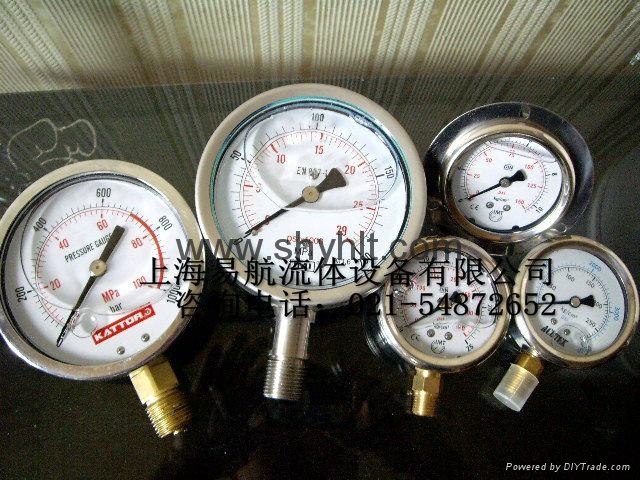

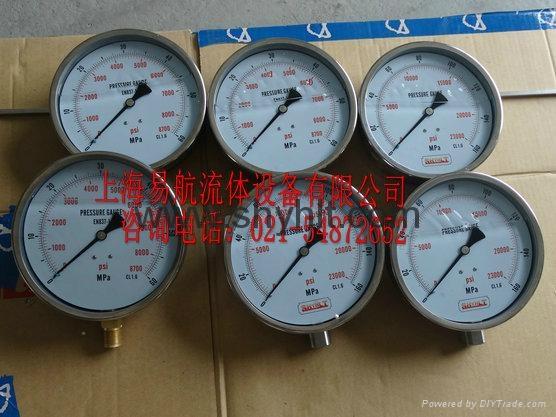

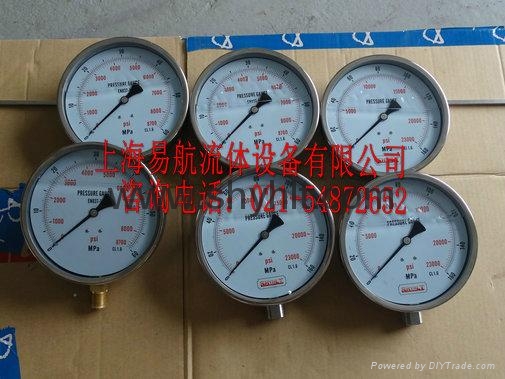

高压压力表 1高压压力表 2高压压力表 3高压压力表 4高压压力表 5
