带阀位信号反馈电磁阀技术参数:

原理结构：直动式、先导活塞式、

控制方式：常开、常闭 (带手动控制,带阀位信号反馈)

阀体材质：黄铜、铸钢WCB、不锈钢（304、316、316L）

流体介质：水、蒸汽、氢气、天然气、煤气、液化气、瓦斯、沼气、石油等

介质温度：<-200℃、<-100℃、<-40℃、<+80℃、<+200℃

流体压力：0～0.6Mpa、1.0Mpa、1.6Mpa～10Mpa、15Mpa、20Mpa、30Mpa

连接种类：法兰、内螺纹、外螺纹、焊接、卡套

标准电压：AC（380、220、110）V、DC（24、12）V其它电压可定做

接接方式：防爆铁罩三芯双护套电缆（引线式、封闭式）

线圈工作温度：<+50℃、<+85℃

工作环境温度：-30—+50℃，-50—+100℃

密封材质性能：耐温、耐压、耐磨

防腐连接方式：螺纹

密封结构：圆弧锥线与平面密封零泄漏

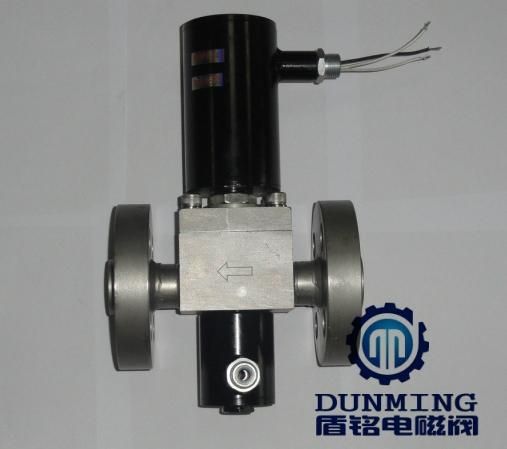

带阀位信号反馈电磁阀概述：

带阀位信号反馈高压电磁阀是为了实现远程自动化控制，在控制室内随时能观测出电磁阀是否处于正常工作状态，而开发的一款多功能电磁阀，它是基于阀本身集成了阀位信号反馈器，由PLC系统自动化控制，在电磁阀的打开和关闭都会反馈给PLC系统一个电源开或关的信号，监测出电磁阀的当前工作状态，该阀位信号反馈电磁阀可长期运用在远程的自动化控制上。



带阀位信号反馈电磁阀产品特点：

零性能特点：通用性广、灵敏性高、严密性强、寿命性长



带阀位信号反馈电磁阀应用范围：

工作范围：水、蒸汽、乙醛自控、天然气自控、煤气自控、沼气、燃气设备、石油液化气、滤油机、汽油，石油化工、工业炉窑、锅炉、水厂等管道系统中。



带阀位信号反馈电磁阀的工作原理：

常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。当线圈断电时，主阀口关闭，介质截止。

常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。当线圈断电时，主阀口打开，介质流通。

信号反馈：（加此功能，阀接触的温度不超过100℃）

　　　　　当阀打开时，信号公共线和开信号线接通

　　　　　当阀关闭时，信号公共线和关信号线接通
