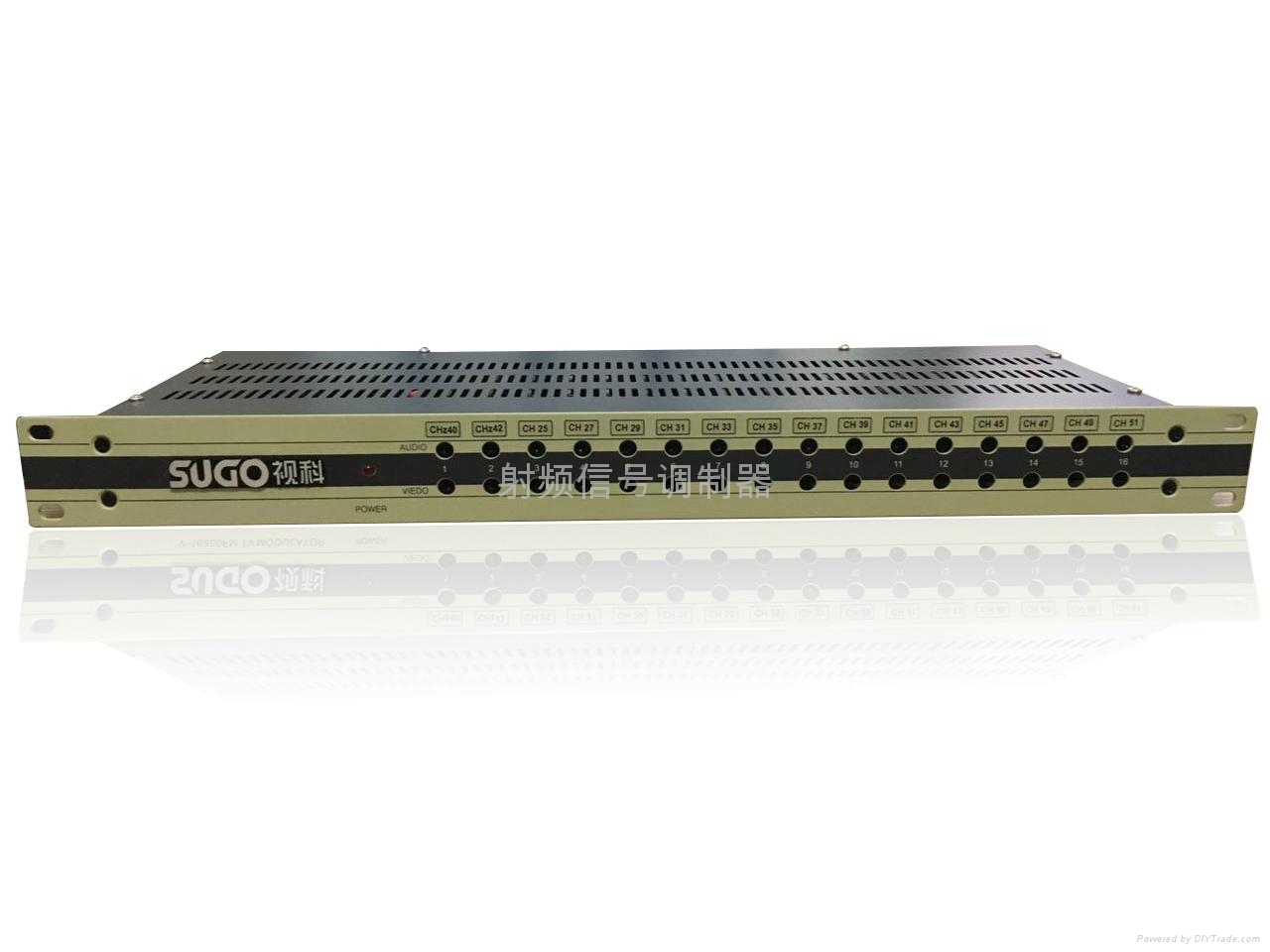

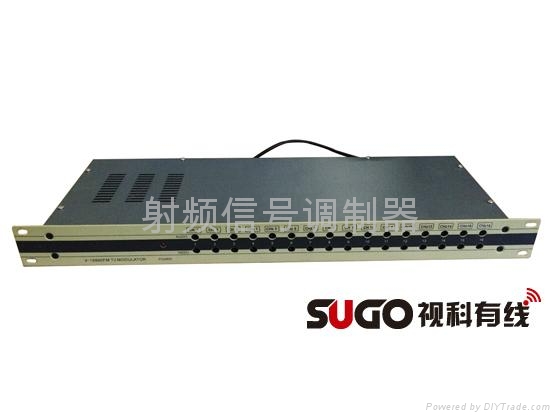

SUGO视科 16路固定频率调制器

SUGO视科 16路固定频率调制器
型号：SG-16860
品牌：SUGO视科
原产地：中国
类别：电子、电力 / 通信和广播电视设备 / 广播电视设备
标签︰电视信号调制器 , 固定频率调制器 , 16路调制器
单价： ¥2500 / 台
最少订量：1 台
发送查询 		点击这里给我发消息

产品描述

SUGO视科 16路电视信号调制器 固定频率调制器 产品特点：

1、16路视音频通道输入，一路射频16个频道的隔频输出。

2、采用高中频调制、一次变频方式和声表面滤波器处理，

带外干扰小。

3、伴音、图像高中频和射频本振均采用 MCU 锁相技术，

频率稳定度和准确度都高。

4、整机各功能电路均采用片状工艺，整机可靠性高。

5、操作便利，音量大小、视频调制度均可在前面板调节。

6、超低功耗，超低静音，适合长期稳定工作

SUGO视科 16路电视信号调制器 固定频率调制器 三种型号：

A1：DS43-DS45-DS47-DS49-DS51-DS53-DS55-DS57

   DS27-DS29-DS31-DS33-DS35-DS37-DS39-DS41

A2：Z26-Z28-Z30-Z32-Z34-Z36-Z38-DS14
   DS16-DS18-DS20-DS22-DS24-Z40-Z42-DS25

A3：Z1-Z3-Z5-Z7-DS7-DS9-DS11-Z8
  Z10-Z12-Z14-Z16Z18-Z20-Z22-Z24

SUGO视科 16路电视信号调制器 固定频率调制器 技术参数

输出频率范围

MHz

48—860

射频输出电平

dBμV

≥85

寄生输出抑制比

dB

≥60（射频输出最大时）

射频输出端反射损耗

dB

≥13

视频调制度

%

87.5（视频输入电平1Vp-p）

视频带内平坦度

dB

±1.2

微分增益

%

≤3

微分相位

°

≤3

视频信噪比

dB

≥60

色/亮时延差Δt

ns

|Δτ|≤45

图像、伴音频率间距

KHz

6500±2（PAL-D/K）；6000±2（PAL-D/I）

图像载频准确度Δf

KHz

≤5

音频载波调制频偏

KHz

50

音频总谐波失真

%

≤1

音频信噪比

dB

≥60

音频预加重

μs

50

电源供电

V

AC 90~264±10%

环境温度

℃

5—50

相对湿度

%

≤85

工作环境大气压

Kpa

86—106

外型尺寸

mm

 490*179*50

重量

Kg

2.5
付款方式︰淘宝、支付宝、网银
