型号: | YB-12/0.4 |
---|---|
品牌: | 申恒电力设备 |
原产地: | 中国 |
类别: | 电子、电力 / 电源和配电设备 / 配电柜 |
标签︰ | 欧式箱式变电站 , 智能化变电站 , 配电变电站 |
单价: |
¥8000
/ 台
|
最少订量: | 1 台 |

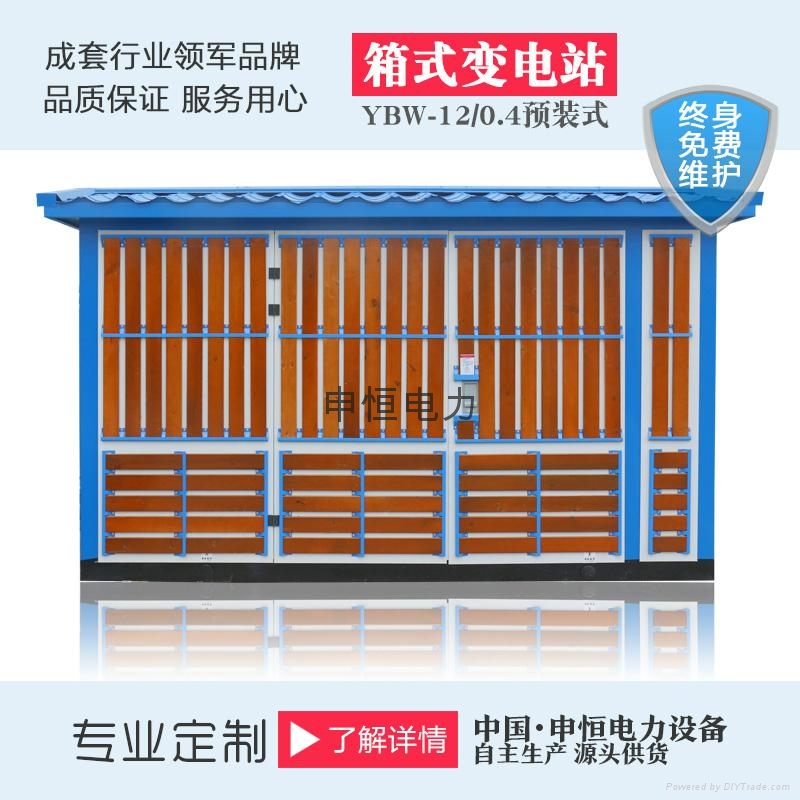

欧式变电站特点:
欧式箱变中,变压器既可选用油浸式变压器,也可采用干式变压器,但由于干式变压器价格较高,所以在用户没有特别要求的情况下,应首选油浸式变压器、以降低制造成本。变压器容量一般在100-1250KVA为宜,最大不应超过1600KVA。
欧式变电站用途:
城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。
预装式变电站使用条件:
1.海拔高度不超过1000m;
2.环境温度:-25-+40摄氏度;
3.相对湿度:日平均值不大于95%,月平均值不大于90%;
4.安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。
户外变电站功能及其特点:
1.高压开关设备、变压器、低压开关设备三位一体,成套性强;
2.高、低压保护完善,运行安全可靠,维护简单;
3.占地少,投资省、生产周期短、移动方便;
4.接线方案灵活多样;
5.结构独特:独特蜂窝式结构双层(复合板)外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选;
6.型式多样:通用型、别墅型、紧凑型等多种样式;
7.高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测,具备“四遥”功能,便于配网自动化升级。
运输、安装及维护
1.运输
1)出厂的变电站应按油箱中油位计指示注满25#(或45#)变压器油。运输和装卸时,不准倒置和翻转,不得撞击零件,不准强烈震动。
2)变电站在吊装移位时应特别注意,起吊钩应购在油箱的吊钩上,要缓缓起吊,以免钢丝绳将变电站表面油漆损伤,甚至引起整台变电站重心偏移、倾斜、跌落。
2.安装
1)变电站在现场安装时,应注意柜体表面油漆的保护,不允许气压表、油位计、插入式熔断器的手柄和绝缘套管元件有碰撞、裂痕等,螺钉无松动。
2)将变电站外部、柜门内、绝缘套管表面的尘埃、污物清除干净。
3)检查变电站的铭牌数据、产品合格证是否与订货单相符,并根据装箱单检查文件、备件是否遗漏。
4)变电站电缆进出线土建图见附件。
3.维护
出厂的产品已经过严格的装配调整、在安装时不需要重新拆卸,以免影响性能,维护仅限于下列情况:
1)每年进行一次变压器油抽样分析;
2)发现油位降低应及时补充,油的牌号与箱体中的油相同;
3)熔断器熔断后应查明原因,更换熔芯时应注意其规格型号应与原规格型号相同。
验收、投运前的试验
1)开箱后,检查文件和附件是否齐全;
2)油位计指示的油位是否符合产品规定;分接开关是否处于正确档位;
3)对负荷开关进行顺时针、逆时针操作,各进行四次,应与“据分、据合”等不正常现象;
4)高低压侧直流电阻的测量;
5)变压器变比的测量;
6)绝缘电阻的测量及工频耐压试验(按出厂时的80%)
出厂资料
我司供货时会提供下列文件附件
1)发货清单
2)产品合格证及出厂试验报告
3)使用说明书
4)有关电气图纸
5)主要原件说明书
6)柜门钥匙,操作手柄及合同单规定的备品备件
订货须知
订货时应向我司提供以下资料:
1)产品型号、数量;
2)变压器型号、容量;
3)变压器油(25#,45#,高燃点油);
4)高低压侧一次接线方案及主要元件参数;
5)高压进线电缆截面;
6)所需的备件
销售区域:大陆、中东、非洲。
变压器:
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器,也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器,底部可配有小车,变压器可方便的进出。
高压侧:
智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护,熔断器-相熔断后,三相联动脱扣,负荷开关有压气式、真空、六氟化硫等型式可选,可配电动操作机构,实现自动化升级;熔断器为高压限流熔断器,带撞击器,动作可靠,开断容量大。
低压侧:
低压侧主开关采用万能式或智能型断路器,选择性保护;出线开关柜选用新型塑壳体积小、飞弧短,最多可达30回路;智能型自动跟踪无功补偿装置,有接触器和无触点两种投切方式供用户选用。
负荷开关技术参数:
序号 |
名称 |
单位 |
FN12-12负荷开关 |
FZM12-12真空负荷开关 |
1 |
额定电压 |
KV |
10 |
|
2 |
最高工作电压 |
KV |
12 |
|
3 |
额定频率 |
HZ |
50 |
|
4 |
额定电流 |
A |
630 |
|
5 |
额定开断负荷电流 |
A |
630 |
|
6 |
热稳定电流(有效值) |
KA/S |
20/2 |
20/4 |
7 |
动稳定电流 |
KA |
50 |
50 |
8 |
短路关合电流(峰值) |
KA |
50 |
50 |
9 |
满负荷开断次数 |
次 |
20 |
10000 |
10 |
机械寿命 |
次 |
2000 |
10000 |
11 |
1min工频耐压(相间及对地) |
KV |
42 |
42 |
12 |
雷电冲击电压(相间及对地) |
KV |
75 |
75 |
高压熔断器技术参数:
序号 |
额定电压(KV) |
开断电流(A) |
开断电流(KA) |
熔体额定电流(A) |
|
英国型号 |
国内型号 |
||||
SDL*J |
|
12 |
40 |
31.5 |
6.3,10,16,20,25,31.5,40 |
SFL*J |
XRNT-12 |
12 |
100 |
31.5 |
50,63,71,80,100 |
SKL*J |
|
12 |
125 |
31.5 |
125 |
