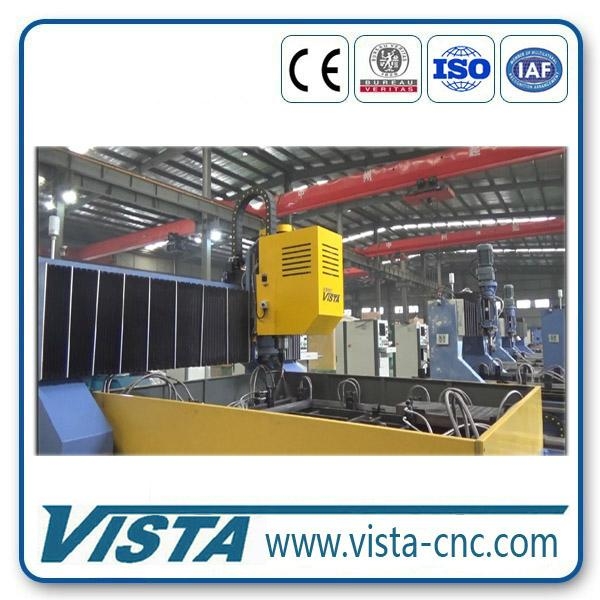

数控高速平板钻床 CDMH2016/3016
| 型号： | CDMH2016 |
|---|---|
| 品牌： | VISTA |
| 原产地： | 中国 |
| 类别： | 工业设备 / 工业设备存货 |
| 标签︰ | 数控平面钻床 , 高速平面钻床 , 高速平板钻床 |
| 单价： |
¥20000
/ 台
|
| 最少订量： | 1 台 |
产品描述
产品特点
- 整机优化集成设计，采用BT内冷刚性精密主轴，精度高、转速范围广，满足不同刀具加工要求，实现高效率、大批量自动加工。
- 板式床身和加强型横梁，X轴双丝杠同步驱动，保证钻孔高稳定性和高精度。
- 镀锌硬管和卡套式接头组合，保证液压无渗漏；反扣式防护罩设计，确保冷却液有效循环。
- 编程软件可智能实现CAD/CAM自动转换；操作简便、适用。
- 具备远程监控、远程诊断功能，致力于快速响应客户售后服务要求。
产品基本参数
|
型号 |
CDMH2016 |
CDMH3016 |
|
|
工件参数 |
最大长度×宽度（mm） |
2000×1600 |
3000×1600 |
|
最大加工板厚（mm） |
80（可重叠） |
||
|
主轴 |
刀柄模块 |
BT40（BT50） |
|
|
主轴功率（Kw） |
11 |
||
|
最大钻孔直径（mm） |
Φ30（硬质合金钻头）Φ40（高速钢麻花钻头） |
||
|
主轴转速（r/min） |
0～3000 |
||
|
主轴行程（mm） |
290 |
||
|
工件夹紧 |
夹紧缸数量（个） |
12 |
|
|
夹紧力（KN） |
7.5 |
||
|
辅助夹紧装置 |
选配 |
||
|
伺服轴 |
X轴（Kw） |
2×1.5 |
|
|
Y轴（Kw） |
2 |
||
|
Z轴（Kw） |
2 |
||
|
数控轴数（个） |
4 |
||
|
精度 |
定位精度（mm） |
0.1 |
|
|
重复定位精度（mm） |
0.05 |
||
|
冷却系统 |
冷却方式 |
内冷+外冷 |
|
|
冷却泵电机功率（Kw） |
0.25 |
||
|
液压系统 |
系统压力（MPa） |
5 |
|
|
液压泵流量（L/min） |
23 |
||
|
液压泵电机功率（Kw） |
2.2 |
||
|
总功率（Kw） |
约22 |
||
|
总重量（Kg） |
9500 |
10500 |
|
|
外形尺寸（mm） |
5000×3000×2600 |
6000×3000×2600 |
|
