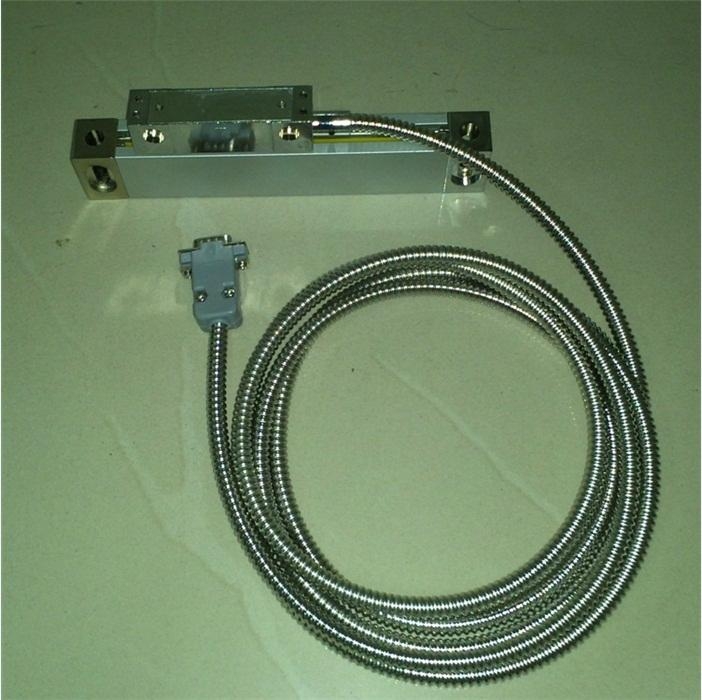

光栅尺通过摩尔条纹原理，通过光电转换，以数字方式表示线性位移量的高精度位移传感器。光栅尺主要应用于直线移动导轨机构，可实现移动量的精确显示和自动控制，广泛应用于金属切削机床加工量的数字显示和CNC加工中心位置环的控制。该产品已形成系列，供不同规格的各类机床选用，量程从10毫米至30米，覆盖几乎全部金属切削机床的光栅电子尺，光栅尺，铣床电子尺，车床电子尺。

光栅尺主要应用:
1、各类测量机构、仪器的位移测量：弹簧试验机、三坐标机、投影仪
2、各类机床的数显系统：车床、铣床、磨床、镗床、电火花、精密仪器等
3、各类数控机床的配套使用：数控铣、加工中心、数控磨等
4、配接PLC,用于各类自动化机构的位移测量.

品牌：         斯铭威/SMWEI
型号：         SMW-GSC-S（小型）、SMW-GSC-M(中型）、SMW-GSC-L（大型）
测量行程：     0-3000mm(根据客户要求定制)
应用原理：     透射式红外线光学测量系统
读数头系统：   垂直式五轴承系统
分辨率：       0.5um、1um 、5um
零点位置：     无零位（默认）、在中间，在左边，在右边
最大移动速度： 60m/min
工作温度：     温度0-50℃ 湿度≤90(20±5°)
工作电压：     5V±5%DC 24V±5%DC（PLC 专用）
输出信号：     TTL 方波ELA-422A
标配线长：     2 米

斯铭威公司是经深圳市政府批准依法设立，专业从事传感器及配套仪器仪表和工控设备及系统的研发、生产和销售的高新技术企业，旗下有斯铭威科技有限公司和斯铭威自动化设备有限公司
公司主营产品有直线位移传感器、电子尺、拉绳位移传感器、磁致伸缩位移传感器、光栅位移传感器、LVDT位移传感器、称重传感器、及各种类型数显表,产品现已广泛应用于各行各业的自动化测量控制领域。
