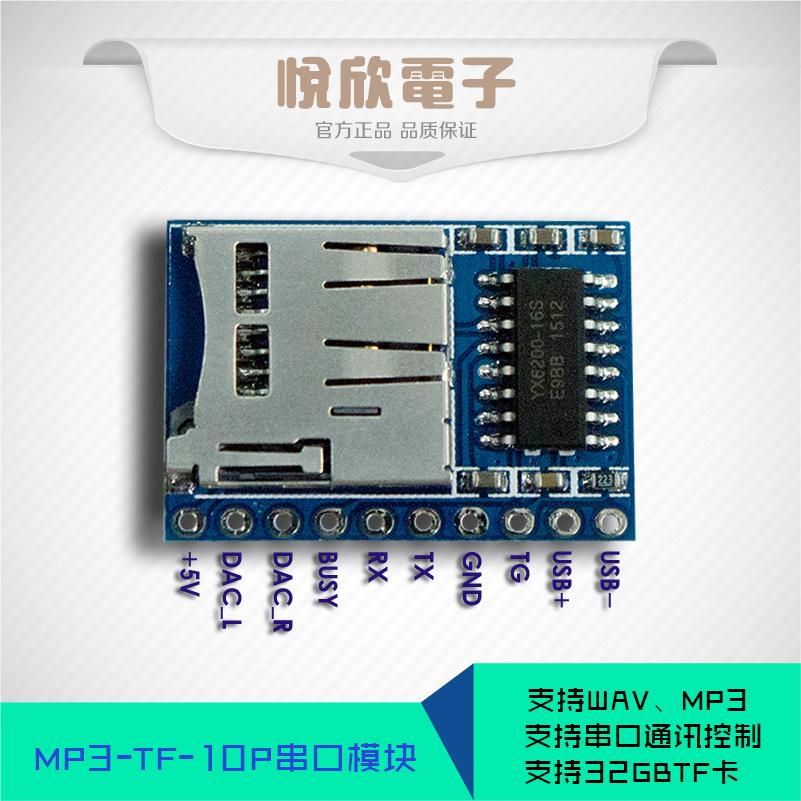

引脚序号

引脚名称

功能描述

备注

1

VDD

5V 电源输入

不可以超过5.2V

2

DAC-L

音频输出左声道

驱动耳机、功放

3

DAC-R

音频输出右声道

驱动耳机、功放

4

BUSY

Busy 输出

播放时输出低电平

5

RX

UART 串行数据输入

3.3V 的TTL 电平

6

TX

UART 串行数据输出

3.3V 的TTL 电平

7

GND

电源地/音频地

8

ADKEY1

触发输出口

要上拉22K到3.3V

9

USB+

USB+ DP

电脑的USB口或者U盘

10

USB-

USB- DM

电脑的USB口或者U盘
