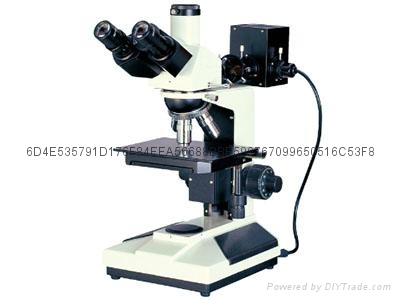

正置金相系统显微镜 FL7000W
FL7000W系列正置金相显微镜适用于对不透明物体进行显微观察。本仪器配置落射照明器、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,具有图像清晰、衬度好,操作方便等特点,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
性能特点 :
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
▲ 粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
▲ 6V 20W卤素灯,亮度可调。
▲ 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。
技术规格:
型号 |
FL7000 |
目镜 |
大视野 WF10X(Φ18mm) |
物镜 |
长距平场消色差物镜(无盖玻片) PL 5X/0.12 |
长距平场消色差物镜(无盖玻片) PL L10X/0.25 |
|
长距平场消色差物镜(无盖玻片) PL L40X/0.6 |
|
长距平场消色差物镜(无盖玻片) PLL60X/0.75 |
|
目镜筒 |
三目镜,倾斜30˚,(内置检偏振片,可进行切换) |
落射照明系统 |
6V 20W,卤素灯, 亮度可调 |
落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃 |
|
调焦机构 |
粗微动同轴调焦, 微动格值:2μm, 粗动松紧可调,带锁紧和限位装置 |
转换器 |
四孔(内向式滚珠内定位) |
载物台 |
双层机械移动式 (尺寸:185mmX140mm,移动范围:75mmX50mm) |
《金相自动分析系统2014》
软件介绍
一、简介
金相分析软件是我单位联合开发,最新跟新到2013版本,现有金相组织模块438个,覆盖了现有的所有金相检验.详见金相模块目录。
金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术,为金相显微镜和智能分析技术的完美结合,系统测量、评定结果快速、正确,符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面,简洁明了和操作方便,经过简单培训或对照使用说明书,就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
◇图像编辑软件:图像采集,图像存储等十多种功能;
◇图像软件:影像增强,图像叠加等十多种功能;
◇图像测量软件:周长、面积、百分含量等几十种测量功能;
◇输出方式:数据表格方式输出,直方图输出,图像打印输出。
专用金相软件包:
◇晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级);
◇非金属夹杂物测量、评级(其中包括硫化物、氧化物、硅酸盐等);
◇珠光体、铁素含量测量、评级;球墨铸铁石墨球化率测量评级;
◇脱碳层、渗碳层测量,表面涂层厚度测量;
◇焊缝熔深度测量
◇铁素体、奥氏体型不锈钢中相-面积测量;
◇高硅铝合金初晶硅与共晶硅分析;
◇钛合金材料分析……等;
◇包含进行比对的近438种常用金属材料的金相图谱,适应绝大多数单位金相分析和检验的要求;
◇鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。
示例图谱:(软件中包含近438种常用金属材料的金相图谱)
|
|
|
|
|
G18Cr4V淬火后晶粒度 |
贝氏体含量测定 |
低碳变形钢珠光体组织 |
灰铸铁金相-珠光体 |
灰铸铁金相-石墨分布 |
|
|
|
|
|
铸造碳钢金相-显微组织 |
铸造铝硅合金磷变质 |
灰铸铁过冷石墨含量 |
铸造铝硅合金过烧 |
碳钢石墨化评级 |
|
|
|
|
|
平均晶粒度测定 |
渗氮层深度测定疏松检验 |
马氏体针叶长度评级 |
石墨球化率评级 |
工具钢大块碳化物评级 |
三、系统组成:
整个软件系统由如下部分组成:
⒈软件程序(光盘);
⒉加密狗: USB型;
⒊文字资料:《使用说明书》(光盘上有WORD文档);
四、硬件运行环境: WINDOWS XP SP2(32bit)
⒈电脑推荐配置:
⑴CPU:奔腾4型,主频2.8G以上;
⑵内存:1G及以上( 否则安装时会出错);
⑶硬盘:C盘可用空间2G以上,软件(推荐)安装在C盘;
⑷显示卡:可提供3D加速的AGP显示卡、可达到真彩色;
2.CCD摄像头或者数码相机:
分辨率达到450线及以上的CCD摄像头以及数码相机均可。
五、售后服务:
我公司将为用户提供以下售后服务项目:
⒈技术咨询;
⒉软件的修改和升级;
⒊报告文件按客户要求制作;
