二维平板全自动专用液体喷砂机

二维平板全自动专用液体喷砂机
型号:JYH-1523
品牌:庆源
原产地:中国
类别:工业设备 / 通用机械 / 清洗、清理设备
标签︰平板 , 喷砂机 , 液体喷砂
单价: ¥150000 / 件
最少订量:1 件

产品描述

1.1  用途:

本机是以磨液泵和压缩空气为动力,以磨液为介质,对工件进行喷射加工的设备。本机能完成下列工作。

  1) 清理热处理件、焊接件、铸件、锻件等的氧化皮、残盐和焊渣,清理质量可达到Sa3级。

  2) 清理机加件的微小毛刺、表面残留物等。

  3) 改变工件表面粗糙度Ra值。

  4) 用作工件表面涂、镀前的预处理加工,可获得活性表面,提高涂、镀层的附着力。

  5) 用作其他加工方法难以完成的精度高和形状复杂零件的光饰加工。

  6) 用作改善工件表面物理机械性能,如改变表面应力状态,改善配合偶件的润滑条件,降低偶件运动过程中的噪音等。

  7) 适合用作旧机件的翻新。

  8)机舱内防护胶板材质为硅胶,工作台表面防护材质为5mm厚硅胶板。

1.2 本机适用工作范围:

  1) 适用于液体喷砂(丸)加工工艺。

  2) 适用于中平面零件的单件、小批量加工。

1.3  特点:

  1) 极大地改善了粉尘对环境的污染和对工人健康的危害。

  2) 本机配备了水雾自动过滤装置。

  3)本机配置了磨料自动收集装置。

  4) 工作方法灵活,工艺参数可变,能适应不同材质和不同精度零件的光饰加工要求。

  5) 加工后表面质量高,在合理选择工艺参数条件下,一般喷后比喷前减少粗糙度值一级。

  6) 经喷砂后的零件表面硬化,能提高零件的耐磨性和疲劳强度。

  7) 在工作过程中磨料循环使用,消耗量小。

  8) 主要零部件使用寿命长(磨液泵内衬高耐磨聚氨酯),且便于维修。

  9)整机壳体材料全部用304不锈钢材质,厚度3mm

  10)机舱内壁挂2mm高耐磨硅胶板。

  11)喷砂胶管采用意大利进口液体喷砂胶管。

  12)过滤网孔板材质为2mm铝合金材质。

1.4  主要技术数据:

1.4.1  电气设备:

    1) 磨液泵电机:AC380V50Hz4KW2840r/min

2) 照明装置:AC220V50Hz2×18W日光灯。

3) 喷枪移动:0.4KW*2

4) 控制电路电压:AC24V

    5) 总功率:约5KW

1.4.2  储箱磨液容积:约200 L

1.4.3  磨料:

    1) 种类:推荐使用刚玉类磨料,也允许使用其他磨料。

    2) 粒度:46 180#。

    3) 用量:约50kg

1.4.4  工作台:

    1) 尺寸:1m*1m平板台面。

    2) 最大均布承载重量:250Kg

1.4.5  喷枪:

    1) 数量:2把自动喷枪。

    2) 喷嘴直径:Φ12.5 mm

    3) 气嘴直径:Φ6.5 mm

    4) 工作压力(开机后的压缩空气表压)0.50.7MPa

    5) 单枪耗气量:约为11.5m3/min(根据压缩空气压力确定)。

1.4.6  整机耗气量:约为45m3/min(根据压缩空气压力确定)。

  1.  输气管接头尺寸:内径Ф22mm(软管)G3/4″(硬管)

1.4.8输水管接头尺寸:内径Ф13mm(软管)G1/2″(硬管)

1.4.9  工作条件:

    1) 电源:三相AC380V50Hz

2) 压缩空气源:气源压力0.81MPa、排量不小于1.5M3/min[指标准状态(200C101.325kPa)的空气体积流量]

注意:用户使用本机应自备上述工作条件!

 3) 水源:工业用自来水。

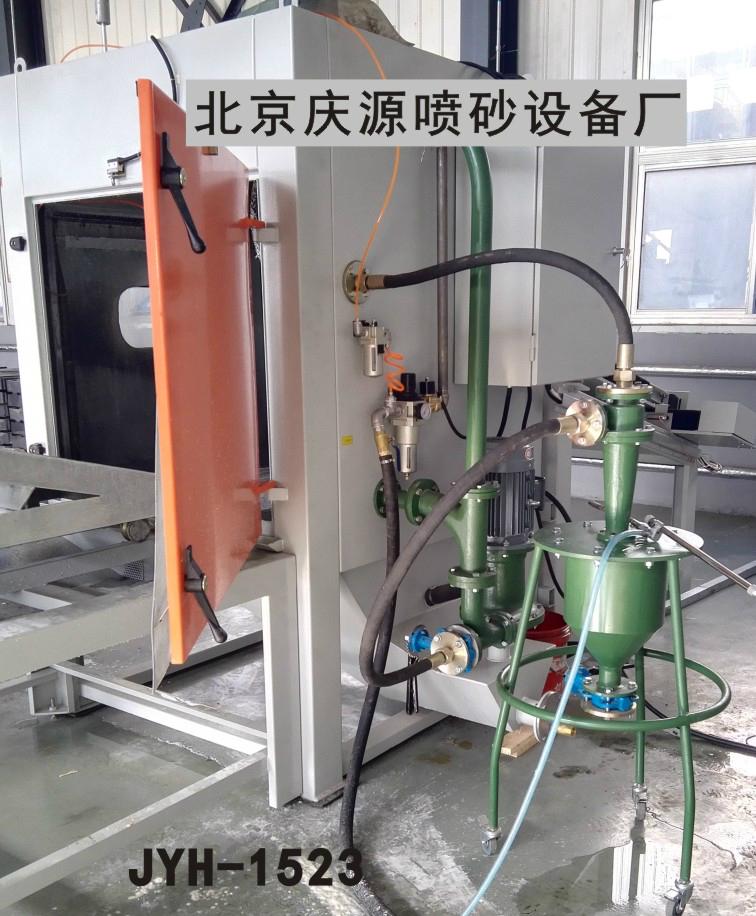

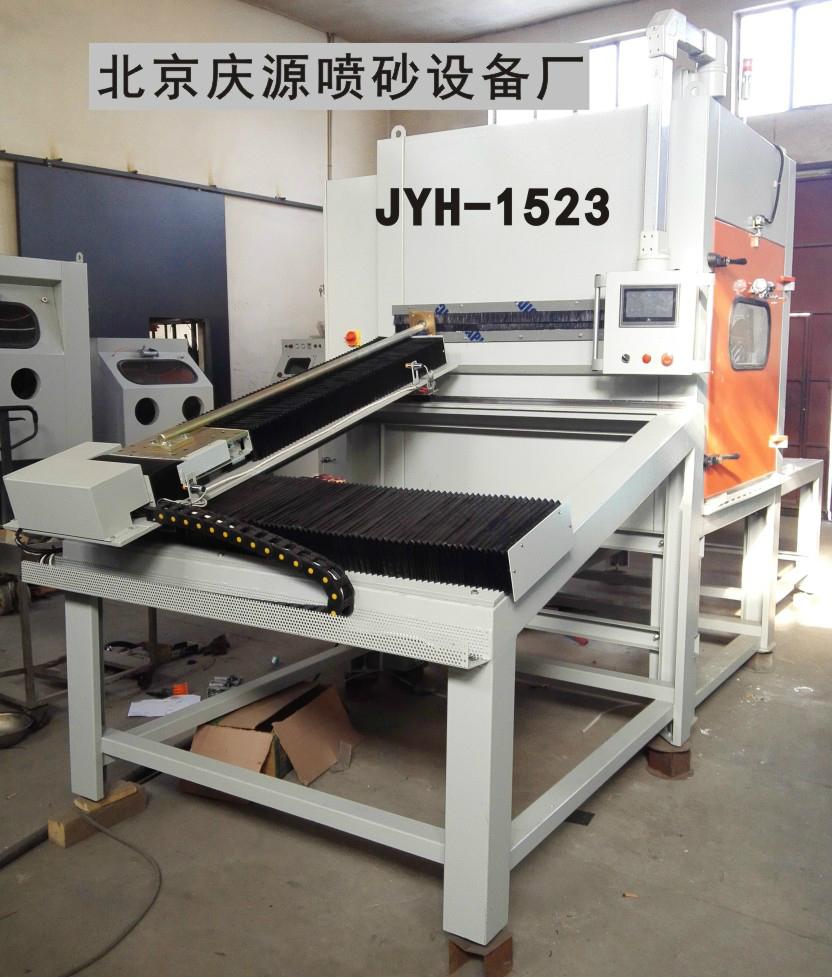

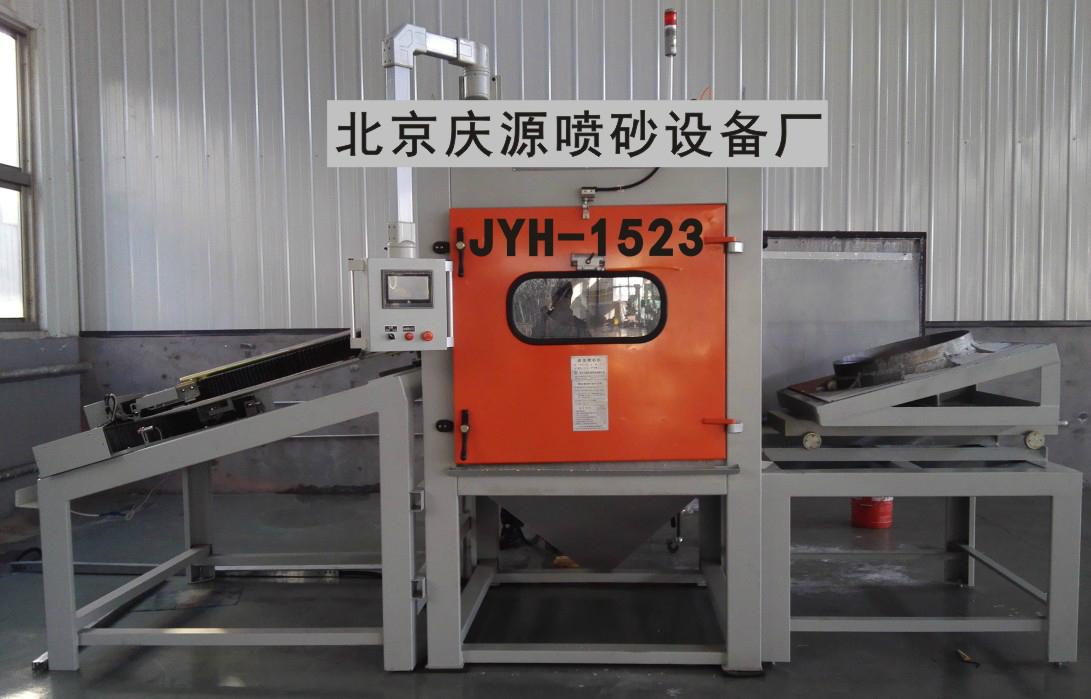

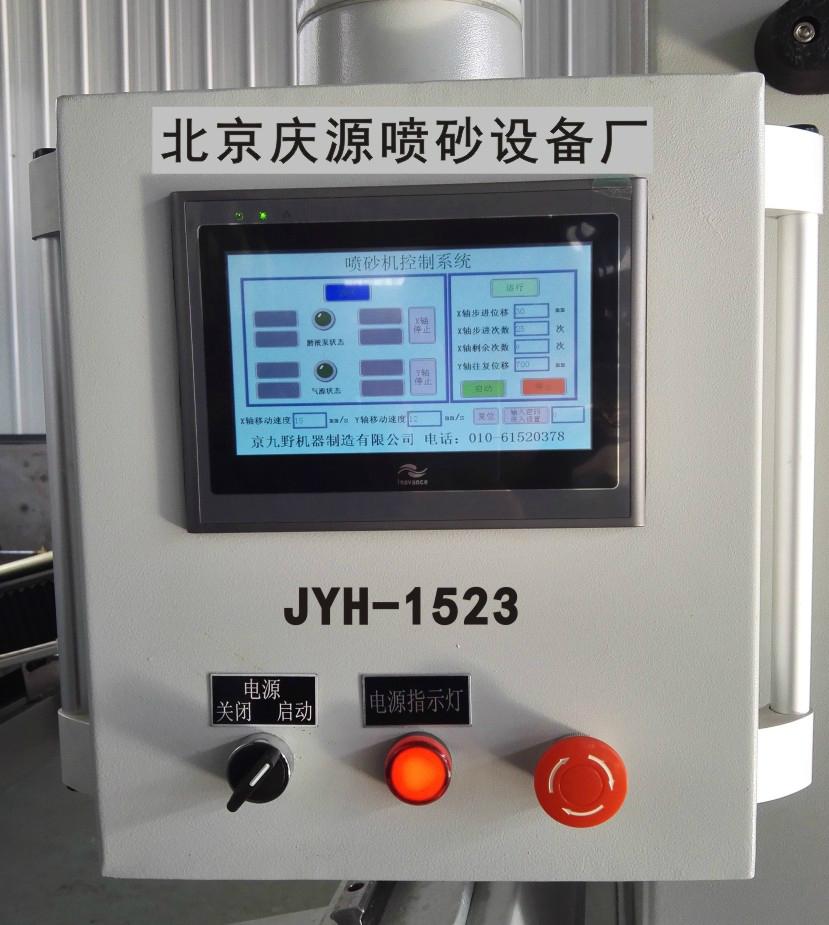

二维平板全自动专用液体喷砂机 1二维平板全自动专用液体喷砂机 2二维平板全自动专用液体喷砂机 3二维平板全自动专用液体喷砂机 4二维平板全自动专用液体喷砂机 5
