~海湾电子编码器安装使用说明书

一、 概述

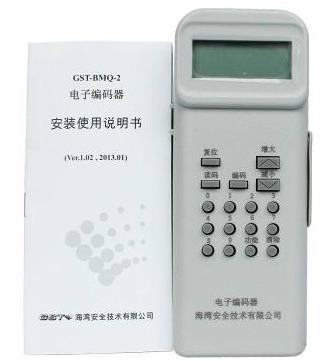

GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、 特点

1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;

2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；

3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I2C接口设备编码；

4. 四位段码式液晶显示，显示直观；

5. 低功耗睡眠和自动关机功能；

6. 电池欠压指示功能

三、 技术特性

1. 电   源：1节9V叠式电池

2. 工作电流≤8mA

3. 待机电流≤100чA

4. 使用环境：

 温    度：-10℃~+50℃

相对湿度≤95%，不凝露

5. 尺寸：164mm×64mm×37mm

四、 结构特征

外形示意图如图1所示（略）

1：电源开关          2：液晶屏

3：总线插口          4：火灾显示盘接口（I2C）

5：复位键            6：固定螺丝

7：电池盒后盖        8：铭牌

9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口

10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口

11：电池盒后盖螺丝   12：保护盖

其中各部分名称和功能说明如下：

1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I2C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I2C编程方式编码的探测器相连。

5. 复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。

6. 固定螺丝：将编码器的印制板固定好，并且将编码器的前盖好后盖安装在一起。

7. 电池盒后盖：内部放置电池。

8. 铭牌：贴于编码器背面。

9.  JTY－GD－G3、JTY－ZCD－G3N型探测器总线接口：旋接JTY－GD-G3、JTY-ZCD-G3N探测器。

10. JTY-GM-GST9611、JTW-ZOM-GST9611、JTW-ZOM-GST9612探测器。

11. 电池盖螺丝：将电池固定好。

12. 保护盖：保护后盖的总线接口，以免发生短路等事故。

五、 使有及操作

1. 电池的初次安装

打开电池盖螺丝和电池盒后盖，将电池正确扣在电池扣上，装在电池盒内，盖好后盖，拧紧螺丝。

2. 电池的更换

如果液晶屏前部有“LB”字符显示，表明电池已经欠压，应及时进行更换。

注意：更换前应关闭电源开关；从电池扣上拨下电池时不要用力过大。

3. 系统连线

与探测器、模块连接：将连接线的异端插在编码器的总线插口内（如图1所示的3处），另一端的两个夹子分别夹在探测器或模块的两根总线上。

与JTY-GM-GST9611、JTW-ZOM-GST9612型探测器连接：将探测器旋接到后盖的总线接口上（如图2所示），探测器上的对位标志，从编码器的对位标志1旋到对位标志2处，就可以连接到总线上。

与JTY-GD-G3、JTY-ZCD-G3N型探测器连接：将探测器旋接到后盖的总线接口上，无对位要求。

与火灾显示盘和其他I2C插座内（如图1所示的4处），另一端的连接器头插在火灾显示盘和其他探测器的连接器座上。

4. 开机

将电源开关拨到“开”的位置，此时在液晶屏上显示“H002”，表明工作正常。

5. 自动关机的复位

当编码器由于长时间不用自动关机后，按下复位键可以使系统重新上电并恢复正常工作状态。

六、 故障分析与排除

1.     开机不显示：检测电池扣与线路板是否断路与电池连接是否牢固，否则为电路内部损坏。

2.     不能编码：确定所编码的探测器或模块完好，确定连接总线端子正确，检查总线是否断路或短路，否则为电路内部损坏。

七、 应用方法

1. 应用于探测器、模块

编码器可对探测器的地址码、设备类型、灵敏度进行设定；也可对模块的地址码、设备类型、输入设定参数等信息进行设定：将编码器与探测器、模块总线相连，开机后可对编码器做如下操作实现各参数的写入设定。

（1） 读码

按下读码键，液晶屏上将显示探测器或模块的地址编码；按“增大”键，对非数字化型探测器或模块将依次显示脉宽、年号、批次号、灵敏度或模块输入参数、设备类型号；对数字化型探测器或模块，将依次显示灵敏度级别或模块输入参数、设备类型号、配置信息（对数字化感温探测器此项为设备子类型，04为定温探测器，02为电子差定温探测器；对数字化模块此项表示屏蔽回答参数，40表示屏蔽回答，其余则表示不屏蔽回答，对其它数字化型设备此项无意义），按“清除”键清除。

（2） 地址码的写入

在待机状态，输入探测器或模块的地址编码（1-242），按下“编码”键，编码成功显示“p”，错误显示“E”，按“清除”键回到待机状态。

（3） 探测器灵敏度或模块输入设定参数的写入

在待机状态，输入开锁密码，按下“清除”键，此时锁已被打开；按下“功能”键，再按下数字键“3”，屏幕上最后一位会显示一个“一”，输入相应灵敏度或设定参数，按下“编码”键，屏幕上将显示一个“p”字，表明相应的灵敏度或模块输入参数已被写入，按“清除“键清除；输入加锁密码，按”清除“键返回。

模块输入设定参数的现场设定：

GST-LD-I8300单输入模块、GST-LD-8300单输入模块出厂默认为常开（4），现场可设定为常闭（7）；

GST-LD-IE8301单输入/单输出模块、GST-LD-8301单输入/单输出模块出厂默认为常开（4），现场可设定为常闭（7）或自回答（3）；

GST-LD-IE8303双输入/双输出模块、GST-LD-8303双输入/双输出模块出厂默认为常开（4），现场可设定如表一各参数；
GST-LD-8305编码广播切换模块出厂默认为自回答（3），现场可设定常闭（7）或常开（4）；

GST-LD-8306接口模块出厂默认为常闭（7）现场可设定为常开（4）；

GST-LD-I8308单输入/单输出模块出厂默认为常开（4），现场可设定为常闭（7）；

GST-LD-8314火灾光警报器：可占用编码点也可不占编码点。不占编码点时：设备类型定义为20，编码地址设定为与探测器地址相同，探测器报警时，GST-LD-8314火灾光警报器同时动作；占编码点时，设备类型号定义为21，占用一个独立地址。

表一

设定参数

输入方式


1

一路自回答二路常开


2

一路常开二路自回答


3

两路自回答


4

两路常开（出厂设置）


5

一路常闭二路常开


6

一路常开二路常闭


7

两路常闭


8

一路自回答二路常闭


9

一路常闭二路自回答


其它

两路常开


（4） 设备类型号的写入（对数字化型模块此项为屏蔽回答参数的设定）

在待机状态，定义设备类型号的操作方法同“写灵敏度”相同，数字键选择“4”。

注意：在工程现场，设备类型号只可以对JTW-ZCD-G3N感温探测器和GST-DL1000、GST-DL2000线型定温火灾探测器微机调制器进行修改。

其中定温探测器的类型号为04，电子差定温探测器的类型号为02。

GST-DL1000线型定温火灾探测器微机调制器出厂默认值为08（双回路感温电缆），若现场只需接一回路感温电缆，则需将其设备类型号更改为18。

GST-DL2000线型定温火灾探测器微机调制器出厂默认值为18（调制器连接不同温度等级感温电缆），若连接为同温度等级感温电缆，则需将其设备类型号更改为08。

对数字化型模块屏蔽回答参数设置为40表示屏蔽回答，其它设置表示不屏蔽回答。

（5） 模块启动（GST-LD-I8308单输入/单输出模块除外），每次只可启动一个模块

a、 模块接24V电源后，将编码器总线与模块总线相连，输入编码器开锁密码，按下“清除”键；

b、 按下“功能“键和数字键“7”，屏幕显示“H”，模块动作灯亮，启动成功；

c、 模块启动后，按下数字键“0－7”中任何一个，都将清除模块启动，此时屏幕显示“LL”（有些模块清除启动过程中动作灯会闪亮）；

d、 清除模块启动成功后，屏幕显示“0”后，便可进行其它操作。

注意：为防止非专业人员误修改一些重要数据，编码器加有密码锁，开锁密码为“456”，加锁密码为“789”，请守密！

（6）错误提示

当信息无法写入探测器或模块时，系统将给出错误提示（在液晶屏上显示一个“E”），按清除键清除，回到待机状态。

2.   应用与火灾显示盘

将ZF-GST8903火灾显示盘外壳打开，拔掉插针X1上的短路块，将编码器I2C接口线（鼠标线）与火灾显示盘连接器座XS1相连，可以实现对火灾显示盘的地址码、灯号及二次码的写入和读出。

火灾显示盘模式的进入和退出：

在待机状态下，输入2、5、8和“功能”键，进入火灾显示盘模式，屏幕显示“0”。执行完相应操作后，再次输入2、5、8和“功能”键，将退出编码器对火灾显示盘的操作模式。

（1） 地址码的读出和写入：

a 、  进入火灾显示盘模式，屏幕显示“0”；

b 、  按下“减小”键，显示当前的地址码；

c 、  若不更该地址码，按下“清除”键，则可进行其它操作；

d 、  若更改地址码，则可直接输入要编写的地址码（1－255），按下“编码”键，若编码成功显示“p”，按下“清除”键，可进行其它操作。

（2）灯号及其二次码的编写

a 、  进行火灾显示盘模式，屏幕显示“0”；

b 、  输入要编写的灯号，按下“功能”键，屏幕显示“L灯号；”

c 、  此时分两种情况；

1）不更改灯号；则按下“功能”键，屏幕显示“0”，输入要编写的二次码（六位，可从第一个非零数字输入，若输入“减小”键，屏幕显示“一”，表示该位二次码可代表任何数字），按下“编码”键，若编写成功，屏幕显示“p”，编写失败屏幕显示“E”。

2）更改灯号：则可直接输入要编写的灯号，按下“功能”键，屏幕显示“L灯号”，再按下“功能”键，屏幕显示“0”，输入要编写的二次码（六位，可从第一个非零数字输入，若输入“减小”键，屏幕显示“－”，表示该位二次码可代表任何数字），按下“编码”键，若编写成功，屏幕显示“p”，编写失败屏幕显示“E”。

 注意：在更改灯号的情况下，若第一次输入的灯号已经写入，则该操作将删除第一次输入的灯号及其二次码，同时将更改后的灯号及其二次码写入，可以实现对某个写错的灯号及其二次码进行修改功能。最多可写入100个灯，当所有灯写入后，屏幕显示“pppp。”

d 、 灯号及二次码写入成功后，屏幕显示“L下一个灯号”，若该灯号与要写入的灯号一致，则可直接从步骤c执行，若不一致，按下“清除”键，可重新进行新灯号及其二次码的写入。

（3） 灯号及其二次码的读出：

a 、 进入火灾显示盘模式，屏幕显示“0”；

b 、 输入要读出的灯的序号，按下“读码”键，屏幕显示“E灯号”若所输入的灯的序号大于所编写的灯的总数时，将显示“H灯的总数”；

c 、  按下“增大”键，将依次显示二次码的高四位、二次码的低两位；

d 、  依次按下“读码”将，则从该灯的序号起以灯的序号从小到大的顺序循环显示；下一个灯的灯号及其二次码、······ 、最后一个灯的灯号及其二次码、“H灯的总数”、第一个灯的灯号及其二次码······ 。

3. 应用于I2C编程模式

 将JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I2C接口设备外壳打开，将编码器I2C接口线（鼠标线）与探测器连接器座相连（对线型光束感烟火灾探测器与XT3相连，对隔爆点型可燃气体探测器与XS1相连），可对使用I2C编程模式的探测器进行地址码、灵敏度级别、设备类型的读出和写入。

I2C编程模式的进入和退出；

在待机状态下，输入2、5、9和“功能”键，进入电子编码器I2C编程模式，屏幕显示“0”。执行完相应操作后，再次输入2、5、9和“功能”键，将退出电子编码器I2C编程模式，回到待机状态。

（1） 读码
a 、  进入编码器I2C编程模式，屏幕显示“0”；
b 、  按下“读码”键，屏幕显示地址码；
c 、  按下“增大”键，将依次显示灵敏度级别、设备类型。
（2）地址码、灵敏度级别、设备类型的编写
 进入电子编码器I2C编程模式后，其地址码、灵敏度级别、设备类型的写入方法同总线式编码的探测器一致。
