产品描述

产品概述

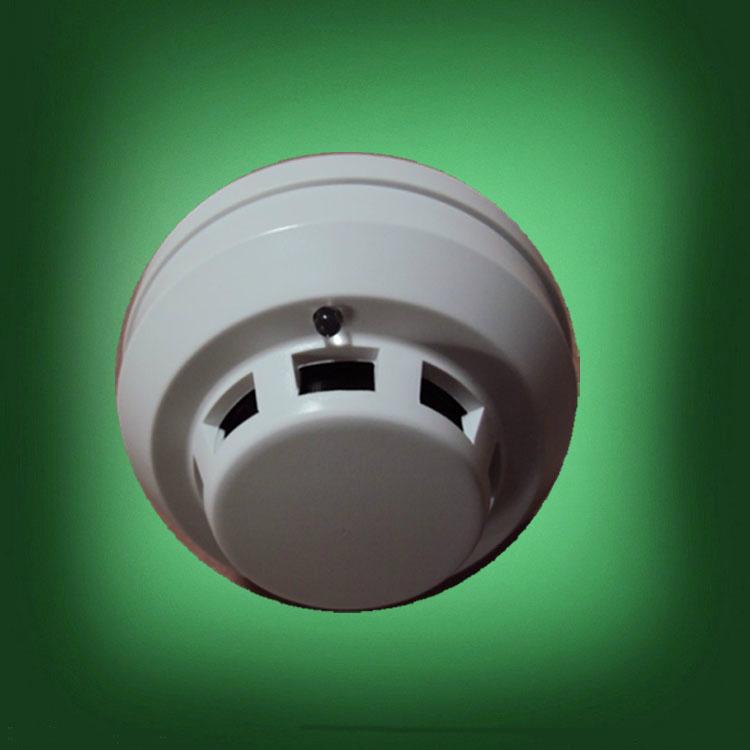

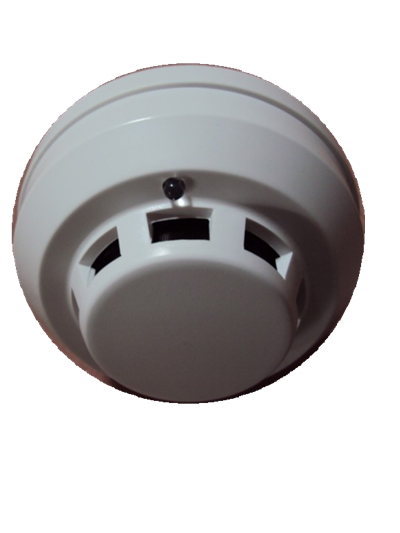

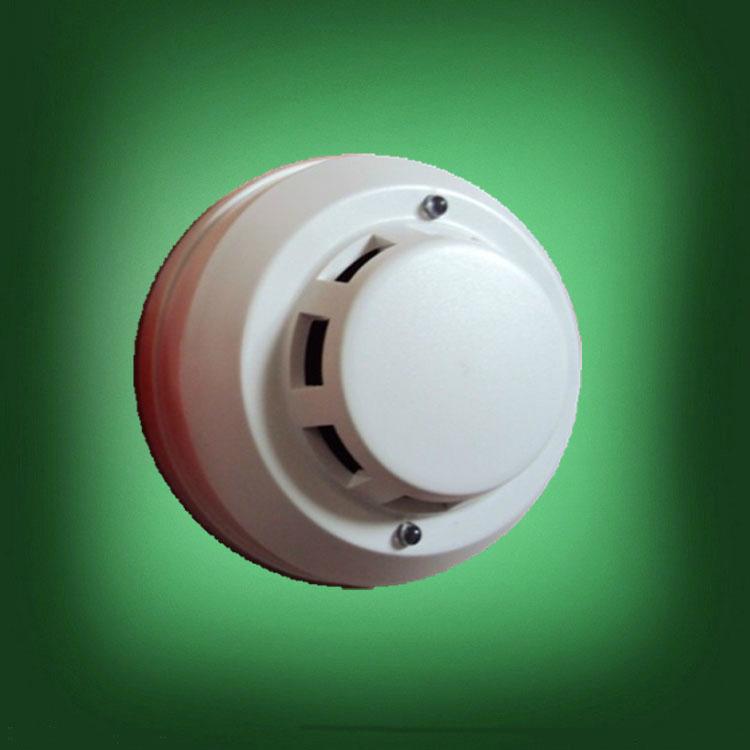

本产品为光电烟雾探测器,是根据感应烟雾颗粒的原理来工作。 采用独特的结构设计以及光电信号处理技
术,具有防尘,防虫,抗外界光线干扰等功能,从设计上保证了产品的稳定性。 本产品对缓慢阴燃或明燃产生的
可见烟雾,有较好的反应。适用于住宅,商场,宾馆以及仓库等室内环境的烟雾监测。


功能特点

本探测器为非编码型,工作时直接接入直流电源即可工作。正常工作时,工作指示灯闪烁。报警时,报警指
示灯亮。 探测器具有一对输出触点,报警后触点闭合/断开。无烟后需断电/自动复位。探测器采用定位底座,具
有唯一的安装方式。
● 断电/自动复位可选
● 红外光电传感器
● 智能逻辑控制,滤除各种误报
● 常开/常闭(NO/NC)报警输出
● 联网输出/LED 指示报警
● SMT 工艺制造,稳定性强
● 防尘,防虫,抗白光干扰设计
● 金属屏蔽罩,抗干扰射频干扰(20V/m～1GHz)

技术参数

工作电压:DC9-35V
静态电流:≥2mA(DC24V)
报警电流: ≥10mA(DC24V)
报警指示:红色 LED
传感器: 红外光电传感器
工作温度:-10℃～+50℃
环境湿度:最大 95%RH(无凝结现象)
抗 RF 干扰:10MHz～1GHz 20V/m
报警输出:常开/常闭,接点 DC28V 100mA
覆盖区域:当空间高度为 6m～12m,一个探测器的
保护面积对一般保护现场而言为80m
2 ,空间高度为6m以
下时保护面积为 60m
2 ,具体参数应以火灾自动报警系统
设计规范 GB 50116～98 为准。
灵敏度等级:一级
外型尺寸: 104(直径) * 53mm(高度)

产品安装

●选择合适的安装位置,一般安装于探测器覆盖区域中央的天花板上。
●揭开底座上的小扣片,然后根据板上的指示用跳帽选择探测器的相应复位模式及报警输出模式。
●将电源线,信号线与安装底板相连(安装底板"1"为电源正级;"2"为电源负极;"3,4"为常开/常闭触点)。
●用螺丝将安装底板固定在天花板上。
●将探测器底端的定位凸点对准安装底座的定位凹槽顺时针旋转即可安装好探测器。

注意事项

1. 探测器应注意防尘， 防尘罩必须在工程正式投入使
用后方可摘下。
2. 在探测器周围 0.5m,不应有遮挡物。
3. 探测器至空调送风孔边的水平距离不应小于 1.5m。
4. 探测器至墙壁,梁边的水平距离不应小于 0.5m。
5. 在宽度小于3m的内走道顶棚上设置探测器时,宜居
中布置。 探测器的安装间距不应超过 15m,探测器距
端墙的距离不应大于探测安装间距的一半。
6. 探测器宜水平安装,如必须倾斜安装时,倾斜角不
应大于 45 度。
7. 探测器底座应安装牢固其导线连接必须可靠。
8. 建议每半年应进行一次模拟火警试验,测试探测器
是否正常工作。
