DS12型 快速锁紧接插件连接器

DS12型 快速锁紧接插件连接器
型号:DS12型
品牌:SDL
原产地:中国
类别:电子、电力 / 电子元器件 / 端子、连接器
标签︰快速锁紧 , 推拉式接插 , 推拉式连接
单价: -
最少订量:-

产品描述

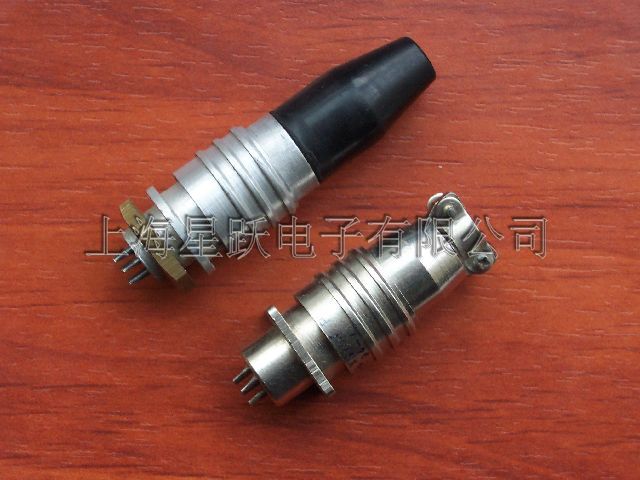

DS12型连接器适用仪器仪表设备。外壳采用铜合金材料。插头座采用快速锁紧机构,插拔迅速连接可靠。

执行技术标准 SJ/T10496-94

●环境性能
环境温度:-55~+85℃
相对湿度:温度为+40℃时可达93%
大气压力:达4kpa
防护性能:外壳防护等级为IP50,室内使用

●电气性能
额定电压:300V
额定电流:2A
接触电阻:每个接触对的接触电阻不大于0.005Ω
绝缘电阻:正常条件下不小于1000MΩ
耐 压:正常条件下3芯4芯为1200V,5芯7芯为1000V,

●机械性能
振 动:加速度达100m/s2
冲 击:加速度达250m/s2
插拔次数:500次
端接方式:锡焊
安装方法:仪器式、电缆式

●主要材料及镀层:
外壳:铜合金,表面镀光亮镍
绝缘体:工程塑料--- PBT玻纤增强阻燃UL94V-0级
接触对:插孔---弹性铜合金,表面镀银或镍底光亮金
插针--- 铜合金,表面镀银或镍底光亮金

●型号标志:DS12--J/K W A/Y T/P 例:DS12--J5AT
DS12--产品型号 12--插座安装端直径 J/K--插针/插孔 W--接触对数目
A/Y--方形插座/圆形插座 T/P--橡胶出线套/金属出线套
