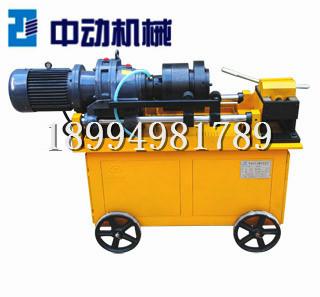

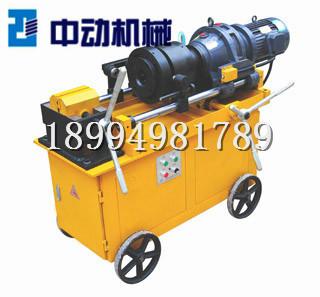

DBG-50型钢筋剥肋滚轧直螺纹机床(黄色机)
一、用途
DBG-50型钢筋剥肋滚轧直螺纹机床为本公司针对大钢筋加工研发的产品,主要用于建筑工程带肋钢筋滚轧直螺纹丝头加工,是实现钢筋连接的关键设备,可加工直径φ12—φ50mm的HRB335—HRB500级带肋钢筋。
二、特点
◆机头优化改进,大幅度提高加工φ36—φ50mm钢筋丝牙精确度与工作效率,有效解决了本行业在加工φ36—φ50mm钢筋上端部易扭转变形(丝头易扩口)、配件损耗高、加工效率低的技术难题
◆一次性完成钢筋螺纹加工,加工螺纹的牙形饱满光滑222
◆机头结构创新设计,采用直轴无级循环调节,有效降低滚丝轮损耗
◆运用独特的螺旋升角技术,上丝轻便快捷,提高工作效率
◆三点一线,同心度高,稳定性强
◆钢筋实现轻松进给,机床滚丝后自动回车,每台日产500-700个丝头
◆长导轴设计,可加工钢筋丝牙长度≥120mm
三、结构
DBG-50型钢筋剥肋滚轧直螺纹机床,由机架、台钳、导杆、滑板、减速机总成、剥肋滚轧机头、、冷却系统、电器控制系统等部分组成。
四、主要技术参数
1、主电机功率:4KW 8A
2、配用电源:三相380V 50Hz
3、减速机速比17、23 {出轴转速(82—48)r/min}
4、加工钢筋直径范围:Φ12—Φ50mm(HRB335、HRB400、500)
5、最大加工长度:120mm
6、重量:450kg
