宝贝介绍：

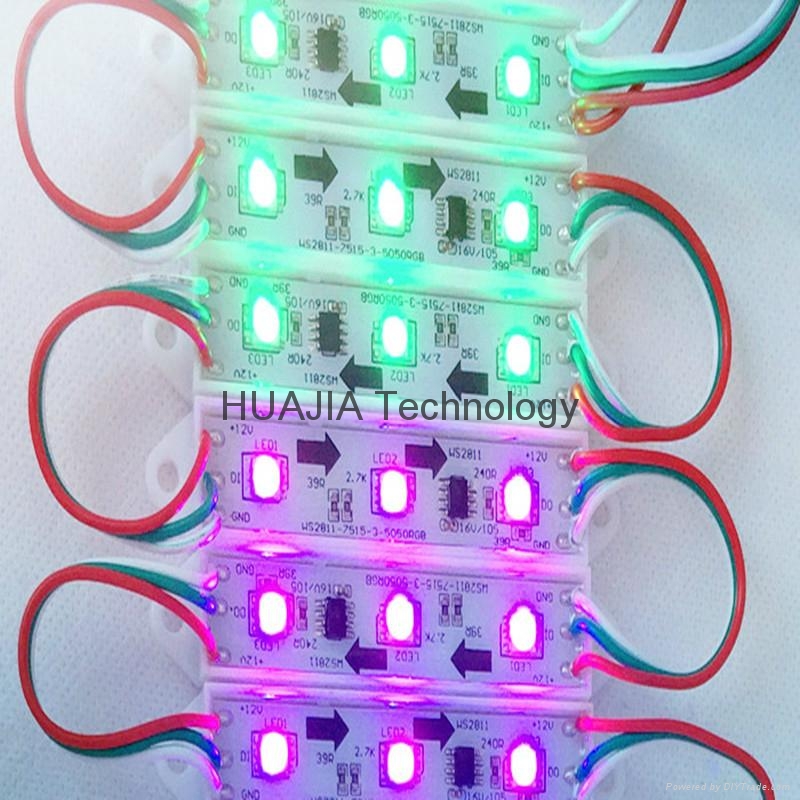

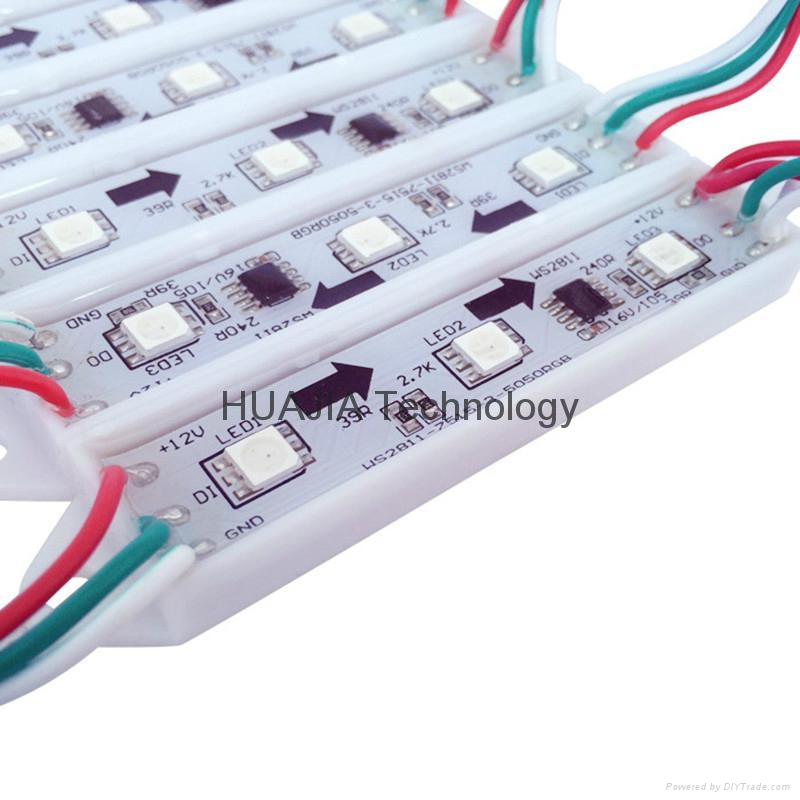

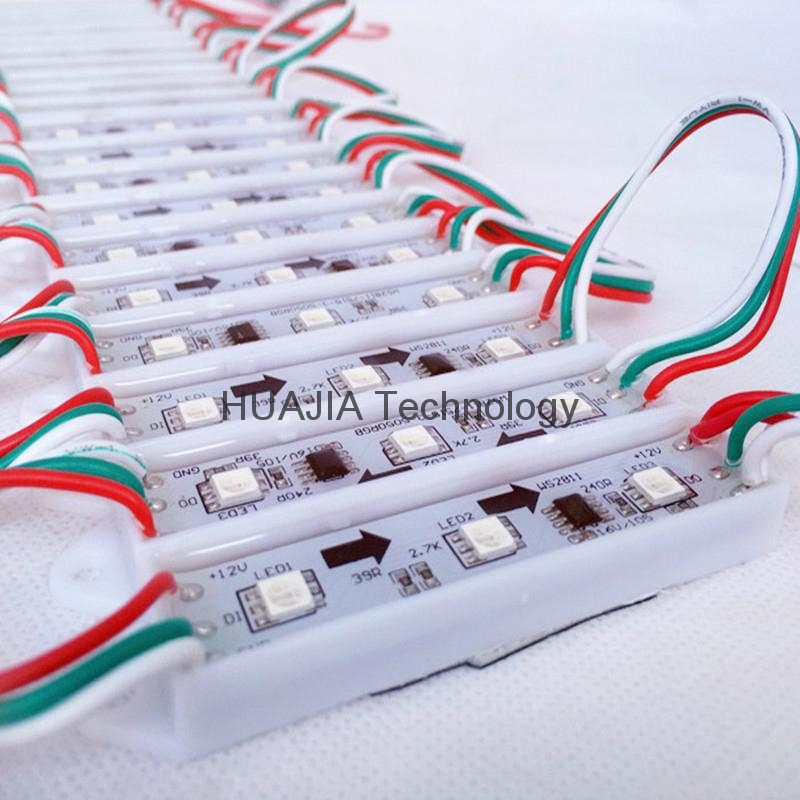

  1、产品型号：WS2811-3灯-7515（全彩模组）

  2、发光角度：180°

  3、LED数量：3 pcs

  4、光源寿命：5万小时

  5、工作电压：DC12V

  6、工作功率：0.72W/PCS

  7、外壳材质：防静电，抗UV，PVC胶料

  8、外壳尺寸：75*15MM

  9、外壳颜色：白色

  10、防水IP等级：IP68 (灌胶)

宝贝应用领域：



     LED全彩模组主要用于展示广告字体（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制，一般安装间距2cm-6cm为合适，超低功率，只有传统霓虹灯的十分之一，使用寿命可达5-10万小时。

宝贝特点：

  1、高性价比（贴片模组在所有LED模组当中是非常具有价格优势的）。

  2、高亮度（台湾知名大厂大面积优质芯片，亮度高、光衰小、无光斑、无阴影。色彩丰富：电能直接转化成光能，轴向光亮度是传统光源的十几倍）。

  3、易安装（模组背面有双面胶以及防水压线扣，安装方便）。

  4、寿命长（寿命高达50,000小时。正常环境下可以每天12小时能使用15--20年，不易损坏，好维修，维护成本极低）。

  5、防水（完全防水,可在游泳池中使用）。

  6、环保（具有一系列权威认证如：CE/RoHS/SGS等，不含铅等重金属，比霓虹灯节能70%）。

  7、安全性高（尽善尽美的220V防漏电防静电设计，超安全的12VDC电路设计，彻底杜绝触电危险，使用超安全）。

  8、使用方便（通用和标准的接线方式及简便的产品固定方法，简单易学，普通电工亦可很快掌握。在各种安装环境下，均可快速施工。独特感光控制，可根据光线强弱，自动开启或关闭）。

  9、省电（工作成本低，比传统光源省电80%以上，并可重复使用，真正为广告主省钱）。



安装注意事项：

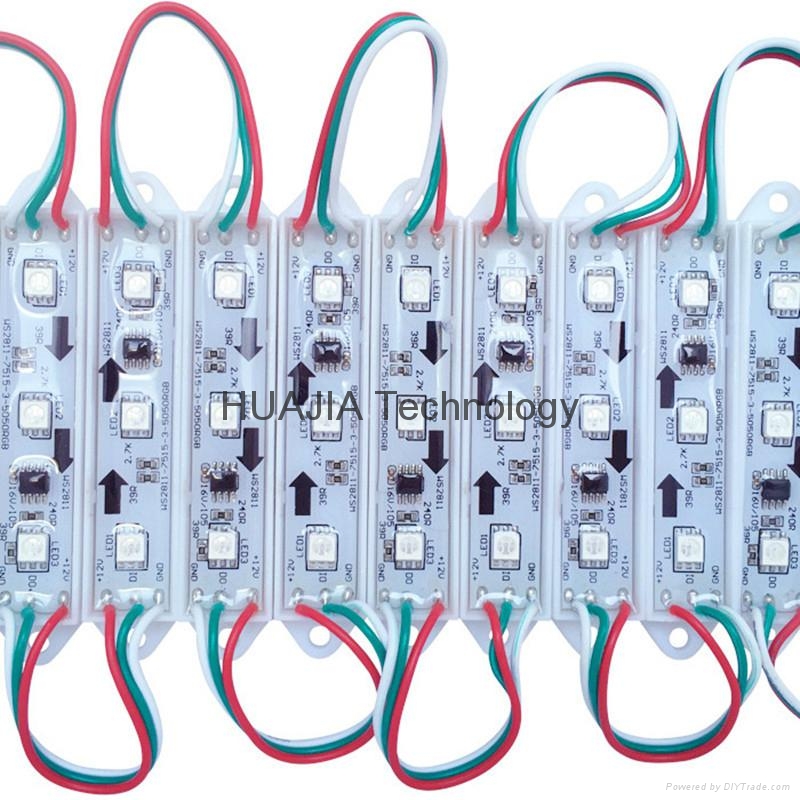

   模组：每一串模组上面都有箭头，信号是根据箭头的指引往下传的，所以箭头所指引的方向是输出 箭头的尾部是输入，接线接箭头尾部的方向第一个模组；

第一个模组上面 有一个 三并（红 绿 白）对插接头 跟一个两并（红 白）对插接头

三并接头

红 电源正极 （空置不接）

绿信号线（接控制器上面输出8端口的第一个端口 DAT ）

白接地线（接控制器上面输出8端口的第一个端口 GND ）

两并接头

红  电源线  （12V电源正极）

白  电源线  （12V电源负极）
