青岛绝缘材料加工中心

青岛绝缘材料加工中心
型号：FSDM-3535
品牌：青岛福顺德
原产地：中国
类别：工业设备 / 通用机械 / 机床
标签︰绝缘件加工中心 , 青岛绝缘件雕刻机 , 绝缘件加工中心
单价： ¥1 / 台
最少订量：1 台
发送查询

产品描述

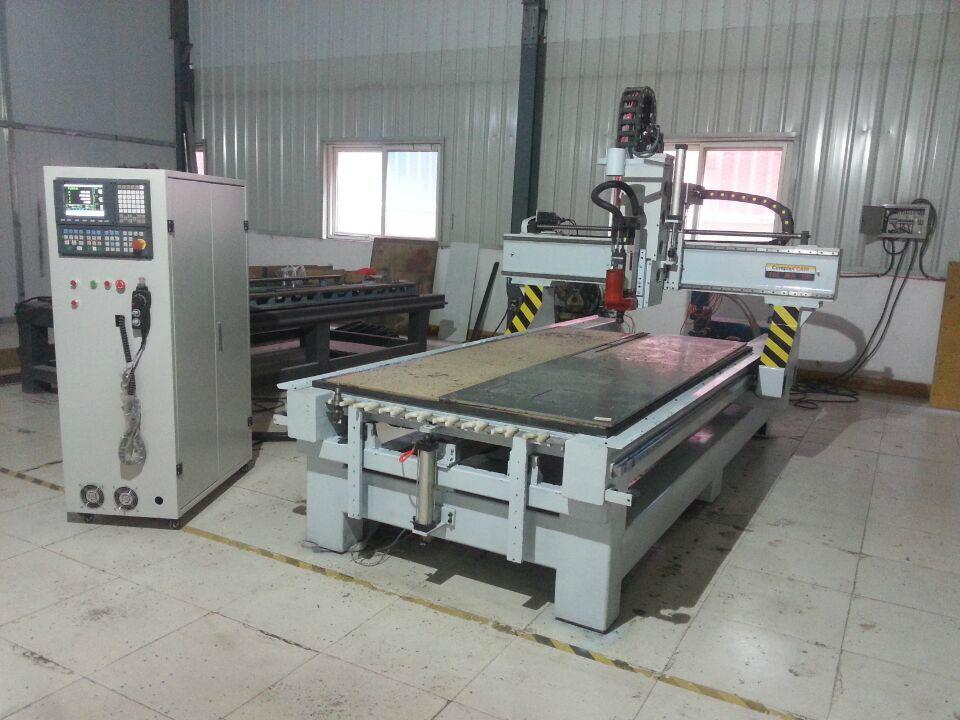

FSDM-3535CNC绝缘件数控加工中心

性能特点：

    绝缘件数控机床是专业的绝缘材料加工设备 是专为加工绝缘类材料而研发生产的一款雕刻机

工业设计标准全钢结构，床身经过有限元分析（FEA）和设计，并且所有床身部件在加工前就已消除应力。为机床提供一个刚硬稳定的加工平台。

采用全自动润滑系统，宜适应全天候加工的需求。

3、本款加工中心主要部件均采用国际顶尖品牌，如日本安川交流伺服驱动系统，意大利进口自动换刀主轴。

4、真空吸附台面分六个加工区域，可单区加工也可同时加工，装夹方便快捷，实现大面积板材的一次装夹，以提高加工效率。

编号

性能指数

FSDM-3535CNC

可选

1

行程

X轴行程

3800mm



Y轴行程

3600mm



Z轴行程

350mm



2

平台尺寸

3500×3500mm

3

精度

运动定位精度

±0.05mm/M

重复定位精度

±0.05mm

4

结构

台面结构

真空吸附台面

传动结构

X、Y齿条传动，Z丝杠传动

5

速度

最大空程速度

24000mm/min

最大加工速度

20000mm/min

6

主轴

主轴功率

15KW（水冷）

18KW

主轴转速

3000-24000rpm/min

7

刀具库

8工位刀库

12/16工位刀库

8

驱动模式

交流伺服驱动系统

9

工作电压

380V/50Hz

200-600V/50-60Hz

10

控制系统

Syntec

宝元

11

吸尘功率

5.5KW

7.5KW

12

吸附功率

5.5KW×2

13

系统耗气量

500L/min

14

净重

约6000Kg

15

外形尺寸

4400×4600×2500mm

本机XY轴全防尘设计，安全保护机床传动系统，并且设有防护装置，完全保护操作者的人身安全。

采用冷却喷雾系统，对刀具进行冷却处理。

Z轴向右气动平衡系统支持，气动平衡系统是一个封闭环，其作用是操作中用气量最小化。

应用范围：

青岛FSDM-3535CNC绝缘材料数控加工中心是专业用于塑料（环氧板）、复合材料、绝缘材料的加工设备





青岛绝缘材料加工中心 1青岛绝缘材料加工中心 2青岛绝缘材料加工中心 3青岛绝缘材料加工中心 4
