ZCS6混凝土喷射机是利用压缩空气，将按一定配比的混凝土拌和料或类似有颗粒松散物料通过管道输送并在端口处控制加水混合后高速喷射到受喷面上凝结硬化，从而形成一定强度的材料防护层。广泛应用于建筑、铁路、公路、水电、绿化、矿山、防火防潮防渗材料喷涂等工程的基坑、边坡、隧道、桥梁、矿井、高炉、房屋的防护材料喷射防护。

ZCS6混凝土喷射机结构原理：

        ZCS6混凝土喷射机的结构和工作原理如附图所示。混合后的混凝土物料加入振动料斗中，经过筛网进入转子的直通料腔，随转子旋转到出料口处，在这里被上风路通入的压缩空气吹入旋流器，再由旋流器引入另一股压缩空气，呈多头风螺旋状态把物料吹散、加速,并使其旋转、浮游，进入输料管，到达喷头时与水混合喷射受喷表面。

设备型号

ZCS6E

ZCS6D

ZCS6A

生产能力

6 m³/h

6 m³/h

6 m³/h

输送距离

200 m

200 m

200 m

水灰配比

≤0.4

≤0.4

≤0.4

最大粒径

16 mm

16 mm

16 mm

输送管径

51 mm

51 mm

51 mm

工作压力

2~6 bar

2~6 bar

2~6 bar

耗风总量

8 m³/min

8 m³/min

15 m³/min

设备功率

5.5 kW

13 kW

---

外形尺寸

135×75×120 cm

220×96×120 cm

135×75×120 cm

设备重量

720 kg

950 kg

720 kg

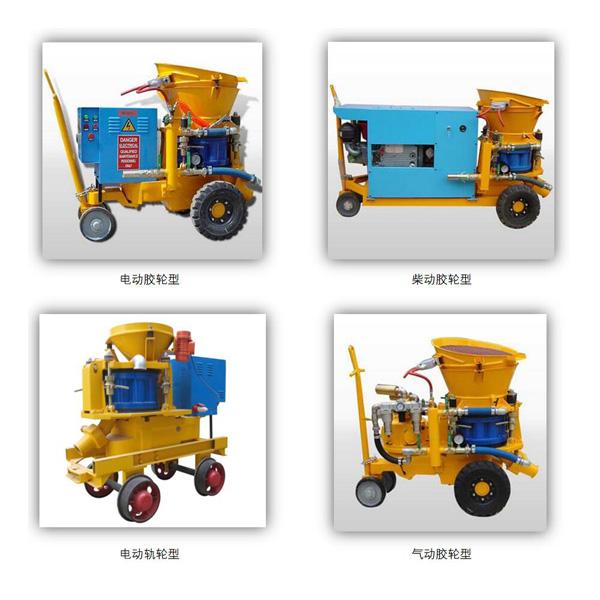

1. 动力分为电机（ZCS*E）、柴油机（ZCS*D） 、风马达（ZCS*A）.

2. 地盘可以选择常规的胶轮、轨轮、滑撬.

3. 可定做变频电机型.
