SN-DB系列串口通讯系统电涌保护器

SN-DB系列串口通讯系统电涌保护器
型号:SN-DB
品牌:协盛防雷
原产地:中国
类别:安全、防护 / 其它安全和防护
标签︰通讯系统防雷器 , 通讯电涌保护器 , 通信防雷器
单价: -
最少订量:-
发送查询

产品描述

isn-db系列串口通讯系统电涌保护器是根据iec通讯产品的防雷标准而设计的,广泛应用于工业控制、电信、局域网及商业和军事领域的db25、db15或db09串口通讯系统的雷电防护,可保护db25、db15、db09串口所有芯线。接地电缆可通过d型串口金属外壳接地,接地路径应尽可能最短,长度不要超过1.5米。产品尺寸小,安装方便,易与连接电缆整合成一体,主要应用在rs232、rs422、rs485系统的电子设备串口保护。

技术参数:

型号 isn-db09-v11/9 isn-db-v24/9 isndb15-v11/15 isn-db15-v24/15 isn-db25-v11/25 isn-db25-v24/25

典型应用 rs485/422 rs232 rs485/422 rs232 rs485/422 rs232

连接端口 输入/输出 d-sub 9f/m d-sub 9f/m d-sub 15f/m d-sub 15f/m d-sub 25f/m d-sub 25f/m

标称电压 un 5v 12v 5v 12v 5v 12v

最大持续工作电压 uc 12v 20v 12v 20v 12v 20v

标称放电电流(8/20μs) in 500a 500a 500a 500a 500a 500a

电压保护水平 up 20v 30v 20v 30v 20v 30v

最大传输速率 vs 10mbits 1mbits 10mbits 1mbits 10mbits 1mbits

插入损耗 0.2db 0.2db 0.2db 0.2db 0.2db 0.2db

保护芯线 1~9全保护 1~9全保护 1~15全保护 1~15全保护 1~25全保护 1~25全保护

响应时间 1ns

工作温区 t -40~+85

安装与维护

isn-db系列串口通讯系统电涌保护器可安装于lpz1-lpz2界面和更高界面,为d-sub端口数据传输提供全线雷电防护。串接在被保护系统的信号通道与设备之间,信号通道与电涌保护器的in端(母头)连接,out端(公头)与被保护设备连接。拧紧两只紧固螺钉,使插座金属外壳可靠地连接到系统保护地,接地路径应尽可能短,长度不要超过1.5米。电涌保护器正确安装后,可稳定地长期工作,如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断,应及时维护或更换。

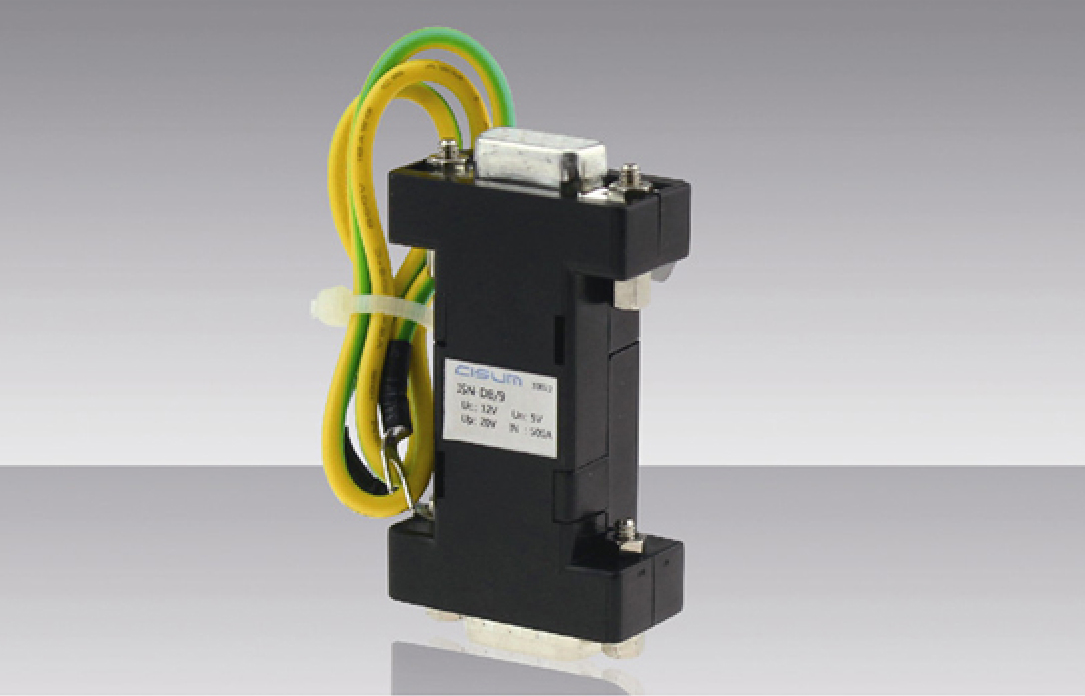

SN-DB系列串口通讯系统电涌保护器  1
