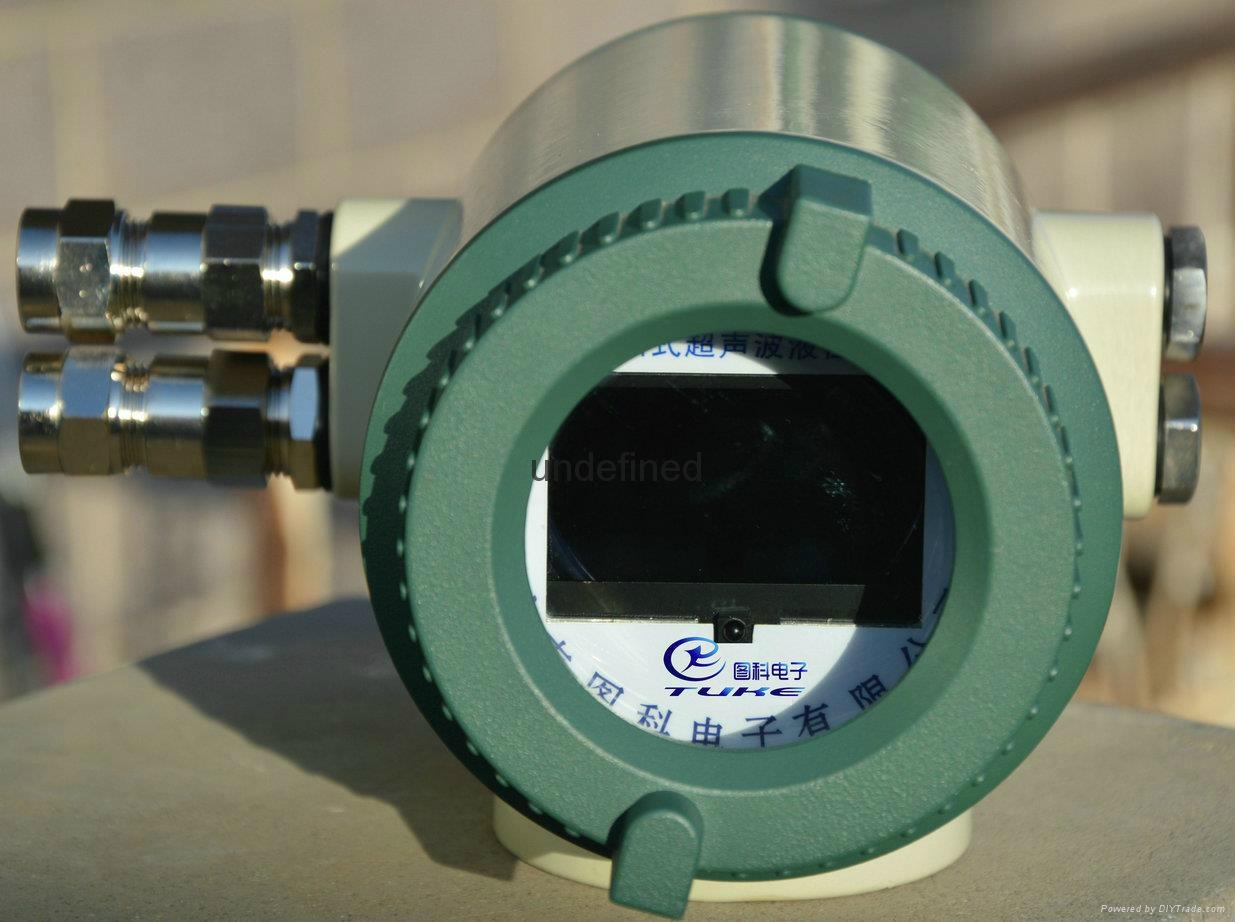

~外置式超声波液位控制器
一.外置式超声波液位控制器的概述:
外贴式超声波液位开关(又称外置式超声波液位控制器)是由济南图科电子有限公司(注册商标:图科电子)专有技术开发的非接触式液位测量报警装置。其特有的测量敏感元件(探头)安装于被测容器的外壁,解决了液位测量应用中长期以来存在的测量难题。{王霁 15553183973微信/QQ:751418499}
相比于传统的液位开关,其不与介质接触的测量方式,不仅测量精度高,而且不用在容器壁上面开孔,不用动火,实现真正意义上的非接触式测量控制。外贴式液位开关主要用于监测容器内液面的高度,实现高、低位报警功能。同时可将其输出信号接入DCS系统中,实现自动控制功能。
被测容器的材质可以是各类金属、非金属等硬质料。其发射信号可穿透的罐壁厚度达70mm。这种测量技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响。特别是在有毒的、强腐蚀的、易燃易爆等危险品液体的测量中具有不可替代性。
外贴式液位开关的这些优点,使其应用范围很广。不仅适用于普通的液位测量场合,如:电力,冶金、汽车、食品、加工制造等。更适用于医药,石油,化工、军工储运等存在高度危险品的行业。
外贴式超声波液位开关/控制器(以下简称液位开关)是一种新型液位监测报警装置。主要用于监测储罐液面,实现上下限报警或监测管道中是否有介质存在(干态保护),可适用于医药、石油、化工、电力、食品等行业的液位过程控制。{王霁 15553183973微信/QQ:751418499}
二.外置式超声波液位控制器的工作原理
液位开关其传感器(探头)产生的高频超声波脉冲可穿过容器壁,这个脉冲会在容器壁和液体中传播,还会被反射回来。通过对这种反射特性的检测和计算,就可以判断出监测点处容器内是否有液。同时液位开关可输出继电器信号给后级电器或其它设备,从而实现对液位的监测或控制。
三.外置式超声波液位控制器的特点{王霁 15553183973微信/QQ:751418499}
罐外安装,不开孔,不动火,不损伤罐体,可不停产安装,不停产维修;
非插入式测量,与介质的压力、比重、有无腐蚀性无关,适应面广;
外贴测量,对罐内或装置内介质不产生干扰,无污染、无泄露、无腐蚀;
适用于石化常压或高压罐及装置、对卫生要求严格的食品罐、医药卫生罐及强腐蚀性罐,是一种环保型仪表;
配有多种探头,既可测常温罐,又可测高温罐(最高温度220℃)。
四.外置式超声波液位控制器的性能指标
电 源: DC 24V (宽范围18~36V)
输出信号: 继电器输出(触点为无源节点)
继电器容量:AC/DC 60V 0.5A(可按用户要求制造)
重复性误差:±2mm
可测壁厚:最大60mm
容器材质:钢、不锈钢、玻璃、不发泡塑料等密实材料
可测介质:纯净液体、乳状液体、悬浮状液体
环境温度:-40℃~ 220℃ (高温可定制)
环境湿度:15%~100%RH
电气接口规格:M20×1.5mm(其他可定制)
穿线孔直径:Φ8mm(适配电缆直径Φ6~8mm
线 制:两线制/四线制可选
防爆型液位开关
材 质: 铸铝 外壳防护等级:IP65
防爆标志: ExdmⅡCT6
适用场所: 除煤矿外的其他爆炸性气体环境
传感器(探头)
外壳材质:不锈钢 防爆标志:ExmbⅡCT4
外置式超声波液位计探测器(液位计传感器)欢迎您的选购,电话:15553183973联系人:王霁在线QQ:1653468515 网址:http://www.cnjuqian.com.cn http://www.yiqi999.com http://www.sdjingniu.com 性详细的了解!
