BAD56系列隔爆型防爆灯



1   适用范围与用途

BAD56系列隔爆型防爆灯（以下简称防爆灯）适用于ⅡB类T4及以下组别爆炸性气体混合物（1区和2区）场所，在交流50Hz、电压220V的线路中作厂房等场所的照明之用。

1. 型号含义

1. 执行标准

本系列防爆灯执行并符合GB 3836.1-2010、GB 3836.2-2010标准。

1. 结构概述

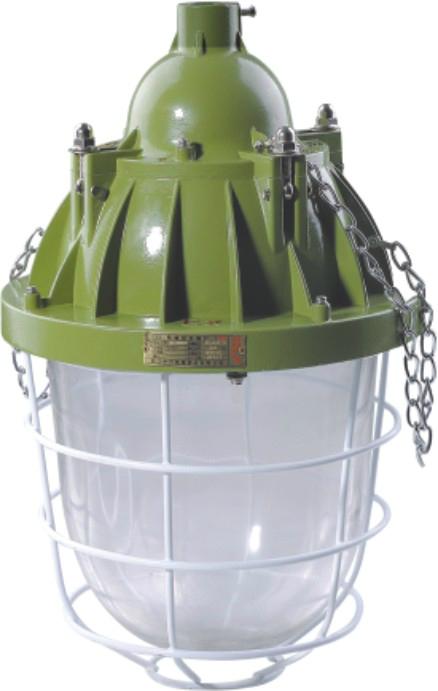

防爆灯由外壳、钢化玻璃罩、保护网、出线套等组成。外壳采用优质铝合金压铸而成，表面高压静电喷塑。内可装E27、E40灯座的自镇汞灯、高压汞灯、白炽灯、金卤灯、高压钠灯光源。引入口出厂配置电缆夹紧密封圈和压紧装置，钢管布线，壳内外均设有接地螺钉。

5    主要技术参数

主要技术参数见下表。

产品型号	额定 电压	额定 功率	防爆标志	引入口 规格	适用电缆外径φ,mm	防护 等级
BAD56-Z125	220V	125W	ExdⅡBT4	G3/4〃	10～14	IP54
BAD56-Z160		160W
BAD56-Z250		250W
BAD56-B100		100W
BAD56-B200		200W
BAD56-B300		300W
BAD56-G80		80W
BAD56-G125		125W
BAD56-G175		175W
BAD56-G250		250W
BAD56-N110		110W
BAD56-N150		150W
BAD56-N250		250W
BAD56-L70		70W
BAD56-L100		100W
BAD56-L175		175W
BAD56-L250		250W
BAD56-H□		≤65



6    外形及安装尺寸

外形及安装尺寸详见附图。

7    安装

7.1 安装前应检查防爆灯铭牌上所列的基本数据是否与实际使用条件相符。

7.2 防爆灯安装环境应不超过海拔2000m。

7.3 防爆灯安装环境温度为-20℃～+40℃，周围空气相对湿度不大于95%（+25℃）。

7.4 防爆灯应安装在无明显摇动和冲击，无滴水且无足以腐蚀金属，破坏绝缘的气体和导电灰尘的地方。

7.5 防爆灯应可靠接地！

7.6 防爆灯出厂时引入口配置密封圈及压紧装置，应压紧密封圈，以确保引入装置处的密封性能。

7.7 腔内电气间隙不小于5mm，爬电距离不小于6.3mm。

8    使用

8.1 使用前必须检查各紧固件是否牢靠，接线应正确、无松动。

8.2 检查防爆灯可靠接地后方可投入运行。

9   维护

9.1 维护时必须切断前级电源后开盖，“严禁带电开盖”。

9.2 维护时应确保腔内电气间隙不小于5mm，爬电距离不小于6.3mm。

9.3 维护时应注意保护隔爆面，避免划伤、磕碰损坏隔爆面，检修完毕后，应在隔爆面涂上204－1防锈油。

9.4 维护时应检查腔内灯座、光源等有无损坏现象，如有损坏，应及时更换。

9.5 维护时应检查引入口内密封圈有无老化，若出现老化现象，应及时更换，以确保其密封性能。

10   运输

   防爆灯在运输过程中应有防雨雪侵袭的措施。

11    储存

防爆灯应存放在空气流通、无滴水和液体侵袭，温度-20℃～+40℃，相对湿度≤95%的仓库中。

12   订货须知

订货时请注明防爆灯完整的型号名称（包括光源类型、功率、安装方式及附件等）、数量等。







-

注：采用自镇汞灯或、白炽灯、节能灯光源时，无须配置镇流器，直接采用防爆吊灯盒安装。





电话：0533-2150777

传真：0533-3188882

地址：山东省淄博市张店区金晶大道190号

BAD56系列隔爆型防爆灯



使



用



说



明



书







(使用和安装前请阅读该说明书)



山东深川防爆电气有限公司
